基于料厚靈敏度的轎車車身剛度優化

2017-02-16  by:CAE仿真在線  來源:互聯網

摘要:轎車車身一般是承載式車身,是汽車的主要受力總成,車身剛度是考察車身性能的非常重要的指標。本文在汽車開發設計階段通過優化軟件OptiStruct進行車身剛度分析,并對車身鈑金進行料厚靈敏度分析,找到車身的薄弱環節,最后通過對車身剛度進行優化,使其滿足目標值要求。

1 前言

轎車一般都采用承載式車身結構,是汽車的主要受力總成,白車身剛度是考察車身性能的非常重要的指標,直接影響整車NVH性能和可靠性性能。因此在轎車開發階段把控好轎車車身剛度,對于提高轎車設計效率和降低開發成本,實現汽車輕量化設計,提高整車性能等都是十分重要的。目前CAE技術廣泛應用于汽車行業,是轎車前期開發把控剛度性能的最重要的手段。汽車車身是一個有幾百個到上千個零部件組成復雜結構,在設計階段需要反復修改和優化,采用靈敏度分析可以找到車身結構的薄弱環節,有針對性的進行車身結構修改,從而避免車身設計修改的盲目性,同時它也是車身結構優化的基礎。

某轎車白車身為研究對象,使用HyperMesh軟件建立白車身有限元模型,用OptiStruct軟件對車身結構進行剛度分析,并通過車身剛度料厚靈敏度分析,找到車身的薄弱環節,通過對車身薄弱環節的優化,提高了車身的彎曲和扭轉剛度,通過優化,車身的彎曲和扭轉剛度滿足設計目標,很好的完成了白車身剛度管控。提高了整車的性能。

2 白車身有限元模型

HyperMesh軟件對導入其中的白車身幾何模型進行分組,抽中面,幾何清理(修補缺失面、壓縮邊、去倒角倒圓、建立washer孔等),選擇合適的單元類型和材料類型,對車身結構進行網格劃分,其中車身鈑金結構、風擋玻璃等部件采用四邊形單元為主,三角形單元為輔的shell單元模擬,焊點采用ACM單元類型進行模擬,焊縫采用剛性單元模擬,粘膠用實體單元模擬,共541851個單元,按照網格質量要求進行質量檢查,對不滿足質量要求的單元進行修改,使其滿足網格質量管控要求,并檢查單元自由邊和單元法向,材料采用統一各項同性本構材料。最后按照BOM表,賦予車身結構正確的材料屬性及正確無誤的厚度信息。白車身有限元分析模型見圖1。

圖1轎車車身有限元模型

3 車身剛度料厚靈敏度分析

3.1 車身結構料厚剛度靈敏度理論的理論簡介

目前,車身結構彎扭剛度靈敏度廣泛的應用于概念轎車車身彎曲、扭轉剛度分析、設計階段車身剛度優化以及車身的減重分析過程中,靈敏度主要指剛度及模態對零部件料厚的靈敏度,包括車身剛度對料厚和材料的靈敏度,模態頻率對料厚的靈敏度,以及車身重量對料厚的靈敏度。其中車身結構的剛度可以表示為:

從式子(3)可以看出,厚度靈敏度與初始厚度相關。OptiStruct使用Dresp2卡片可以直接通過位移定義彎曲和扭轉剛度,從而直接求解車身彎曲和扭轉剛度的靈敏度。

3.2 車身剛度靈敏度分析的三要素

設計目標:以白車身的整體質量最小為優化目標,需要定義總質量響應Dresp1卡片,標識為mass,即把重量響應定義為靈敏度分析的目標。設計變量:以車身零件的厚度為設計變量,需要用desvar定義尺寸變量的初始值,上限值和下限值,并使用dvprel卡片與shell單元厚度關聯起來。其中初始值通常設置為shell單元的厚度值。因?yàn)殪`敏度和shell單元厚度的初始值相關,因此需要正確定義。厚度t與變量var的關系為

。通常設置C0=0,C1=1,其余Ci為0。對于車身的對稱部件,建議采用同一個變量。這樣可以確保車身對稱件厚度相同。并且減少設計變量,從而減少計算時間,提高計算的效率。

約束條件:彎曲剛度≥設計目標值,扭轉剛度≥設計目標值,對于靈敏度分析,目標值的大小沒有意義,做優化時,設計目標值才是有意義的,約束的定義需要使用dconstr卡片,并與定義剛度的dresp2關聯。

3.3 車身剛度的靈敏度分析

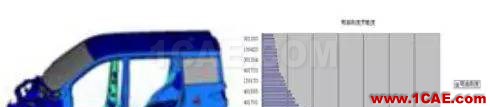

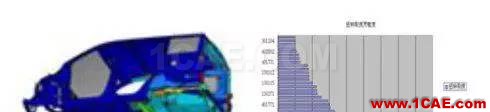

通過式(2)計算節點位移相對于零件的料厚參數變化的靈敏度,再通過節點位移和車身剛度之間的聯系,進而得到車身彎曲扭轉剛度的靈敏度。彎曲和扭轉靈敏度計算分析結果如圖2、3所示。圖2中分別用顏色和柱狀圖表示車身部件的彎曲剛度靈敏度,根據圖2可以清楚看出,彎曲剛度靈敏度大的部件為門檻梁、門檻梁加強板,后縱梁、B柱、后縱梁加強板等,即改變這些部件的厚度,會導致車身結構彎曲剛度的顯著改變。根據圖3可以清楚看出,扭轉剛度靈敏度大的部件為背門框、后縱梁、B柱、后縱梁加強板、備胎、后地板加強板等,即改變這些部件的厚度,會顯著改變車身結構彎曲剛度。

4 車身剛度優化

根據車身彎曲、扭轉剛度的單位質量的靈敏度結果,很容易找到車身結構的設計弱點,并且通過單位質量的靈敏度,可以有效的提高材料利用率。

車身彎曲、扭轉剛度優化的過程大致如下:首先找到車身結構的弱點,車身彎扭剛度靈敏度大的部件,查看此部件結構的應變能比較集中的位置。其次對這些位置進行局部加強,結構局部加強可以從增大局部的空腔面積、增加焊點、焊縫、結構膠;增加結構搭接,外部增加加強件,空腔內部加強件,優化結構的加強筋布置;增加零部件的料厚等。下面是列舉一些優化方案。

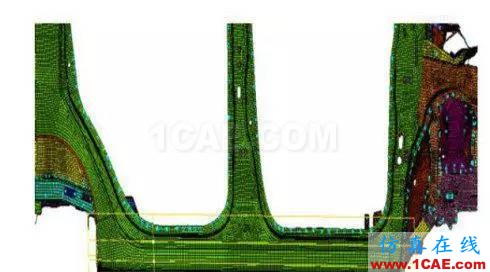

方案1:門檻梁下移10mm,彎曲剛度提高8%,,扭轉剛度提高3%,如圖4所示。

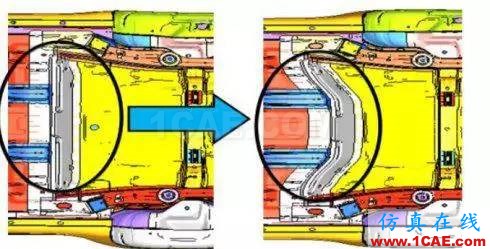

方案2:將后地板橫梁變形,橫梁中部向尾部拉,使其形狀由“一”變成拱型,扭轉剛度提高5%,彎 曲剛度提高2%;如圖5所示。

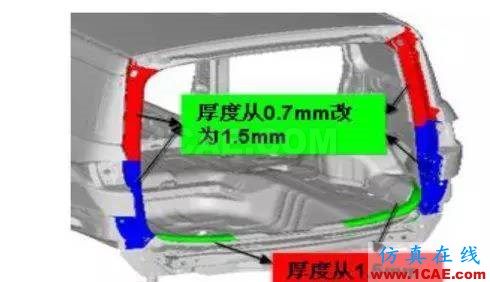

方案3:背門框加厚,扭轉剛度提高10%,彎曲剛度提高1%,如圖6所示。

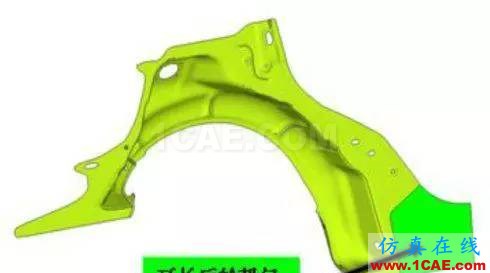

方案4:輪轂包延長,并建立搭接關系,扭轉剛度提高5%,彎曲剛度提高1%,如圖7所示。

圖5后地板橫梁形狀改變

通過優化方案的疊加,并且和設計部分進行對接方案,根據設計和工藝部門的建議以及優化方案本身的工藝成本可行性和方案的有效性,最終確定可實施的優化方案,使得車身彎扭剛度滿足設計目標要求。

5 結論

本文基于白車身料厚靈敏度分析理論,應用Altair公司的HyperWorks的優化軟件OptiStruct對車身的料厚進行了靈敏度分析,找到了車身結構的薄弱點,并進行了結構優化,使得車身彎曲和扭轉剛度得到車身剛度設計目標要求。

(1)本文通過車身零部件的料厚靈敏度分析,找到了車身彎曲和扭轉剛度靈敏度高的部件,對這些部件進行加厚可以有效的提高車身剛度。

(2)本文使用多種方法來提高車身的彎曲和扭轉剛度,有效的提高車身材料的利用率。

(3)對稱件使用同一個變量,提高了優化效率,并且保證對稱件的厚度相同。

(4)本文所采用的車身彎扭剛度優化方法和優化思路在車身剛度優化實踐中進行了成功的應用,充分證明其方法具有實用價值和工程價值。
