檢查網格質量

書接上回,檢查網格質量:

通過以下任一種方式進入 check elems 面板:

(1)在主菜單選擇 mesh,激活 check 下拉菜單,然后在其二級菜單中選擇 Elements,最后點擊 Check Elements

(2)在主面板選擇 Tool 頁,然后選擇 check elems

(3)按 F10 鍵

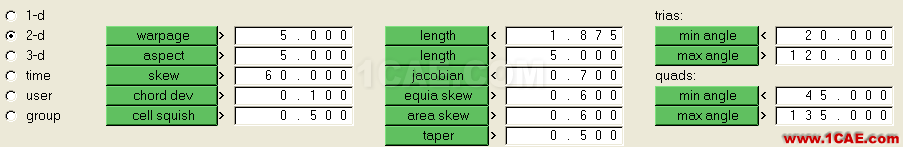

進入檢查界面,點擊綠色按鈕,不滿足要求的網格被點亮,檢查質量的數值根據分析內容不同會有差異。如下圖:

(1)warpage——檢查四邊形單元的翹曲量,即單元偏離平面的量。由于3點形成平面,當四邊形的一個角點與其他3個角點不在同一平面上時,則形成翹曲。一般地,可接受小于5°的翹曲量。

(2)aspect——檢查單元的縱橫比,即單元最長邊與最短邊之比。一般地,縱橫比應小于5。

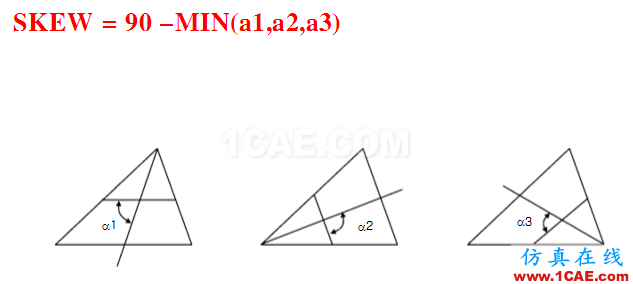

(3)skew——檢查單元的扭曲度。三角形單元的扭曲角定義為:單元任意一邊的中線與其余兩邊中點連線所成最小夾角的余角,即。四邊形單元的扭曲角定義為:單元對邊中點連線所成最小夾角的余角。

(4)chard dev——檢查表面單元偏離真實曲面的程度,即弦差。曲面可以用許多小的平面來近似,弦差即為單元各邊的中點與該點在對應面上的投影點的距離。

(5)length <——檢查單元的最小邊長。

(6)length >——檢查單元的最大邊長。

(7)jacobian——檢查單元偏離理想形狀的程度,即雅可比(jacobian)值。雅可比值的范圍從0到1,1表示理想形狀。HyperMesh在每個單元的高斯積分點或角節點計算jacobian矩陣的行列式,并且輸出最小值與最大值之比,即jacobian值。通常認為大于0.7的比值是可以接受的,而小于0的比值表示一個凹面單元,這將導致收斂問題。

(8)taper—檢查四邊形單元偏離矩形的程度。四邊形可由對角線分為兩個區域

(9)min angle <——檢查單元的最小內角。

(10)max angle <——檢查單元的最大內角。

移除小孔

移除小孔:移除一些不影響計算的小孔

1. 通過以下任一種方式進入 Defeature 面板:

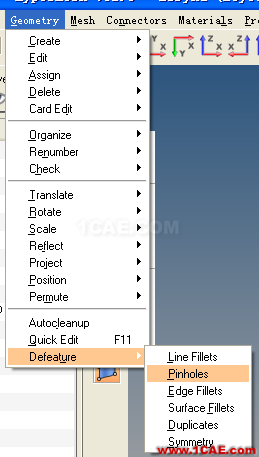

a、在主菜單選擇 Geometry,然后找到 Defeature

b、在主面板選擇 Geom ,然后選擇 Defeature

2. 進入 pinholes 子面板

3. 在 diameter 欄中輸入 3.0

4. 選擇 surfaces>>Displayed

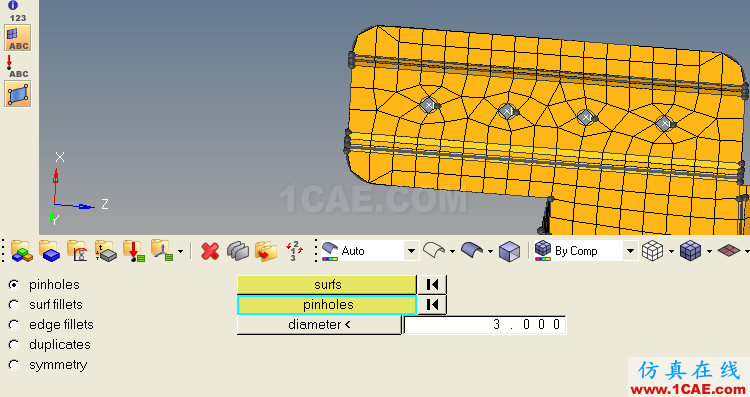

5. 點擊 find,尋找直徑小于等于 3 的小孔。如下圖 所示,四個圓孔中心的 xP 符號,這些高亮顯示的白色符號 表示它們是 HyperMesh 找到的要移除的小孔。

6. 點擊 delete,移除小孔?？妆粍h除后,取代它們的是其圓心位置的硬點(fixed point);

刪除邊的圓到角:

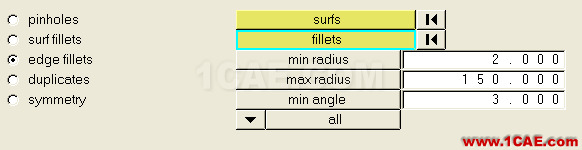

7.選擇 edge fillets,在 min radius 欄中輸入 2,設置面板下方按鈕為 all,查找所有符號條件的邊倒圓

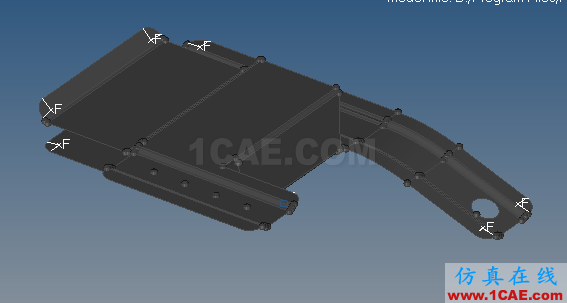

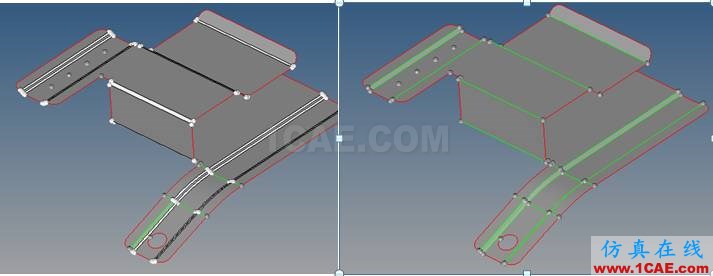

8. 點擊 find,找到所有半徑大于等于 2 的邊倒圓,所有滿足條件的邊倒圓均用 F 標識,如圖所示,半徑線標識圓角的起點和終點,然后點擊remove,這樣就刪除了邊的倒圓角;

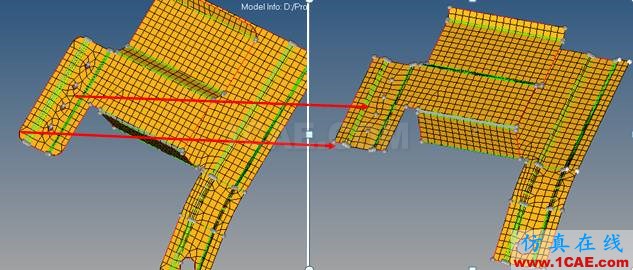

9.重新劃分網格,進入 automesh 面板,選擇 surfs>>displayed,點擊 mesh

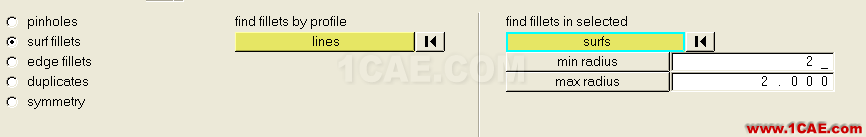

10.選擇 surf fillets ,min radius位置輸入1,surfs選display

刪除硬點:

11.通過以下任一種方式進入 point edit 面板

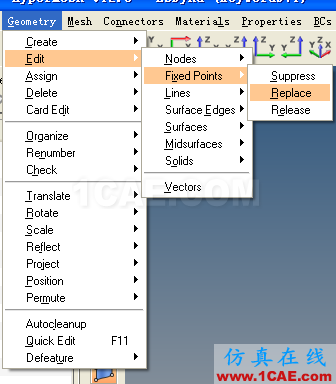

a、在主菜單選擇 Geometry,激活 Edit 下拉菜單,然后在其二級菜單中選擇 Points

b、在主面板選擇 Geom 頁,然后選擇 point edit

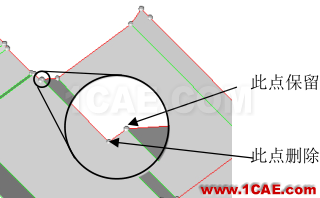

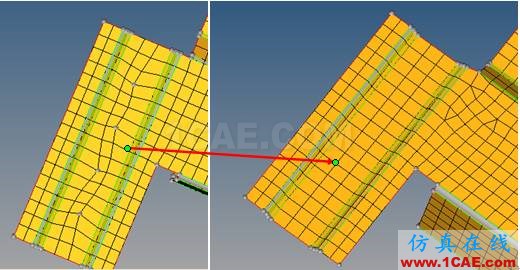

12.進入 replace 子面板, 將選擇框設置為 moved points,選擇下圖所示硬點進行replace ,

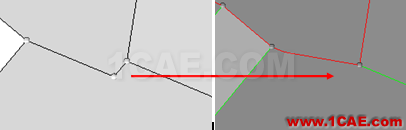

兩個點合并到一起:

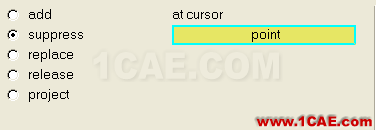

13:在 point edit 中進入 suppress 子面板

選擇圖示四個硬點,這些硬點將被刪除

14.重新劃分網格,進入 automesh 面板,選擇 surfs>>displayed,點擊 mesh
