CAE在塑膠掛件掛載強度分析的解決方案

2017-02-15  by:CAE仿真在線  來源:互聯網

塑膠掛件掛載強度是零配件行業在可靠性設計中所關心的最基本的問題,通過CAE仿真指出不同塑膠掛件的應力應變,為進一步改進結構設計提供了理論依據,為零配件行業在提高可靠性、降低產品的損壞率、壓縮成本方面起到了顯著的作用。

產品問題概述:

客戶原始設計在掛載時材料是否發生屈服,產品是否破壞?我司通過CAE仿真分析發現,這個音響塑膠掛件的最大等效應力未超過材料的屈服強度,變形量在安全范圍之內,產品安全。

原圖模型(如下圖所示):

計算結果

(1) 整體變形量:

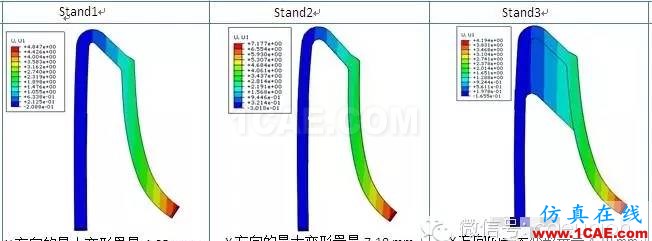

(2)X方向的變形量:

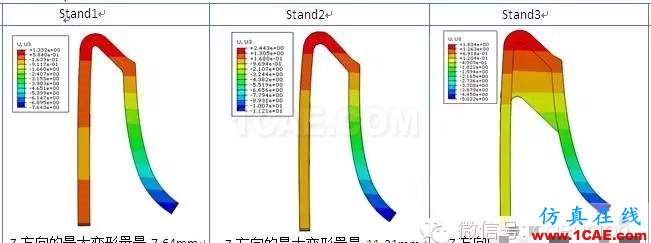

(3)Z方向的變形量

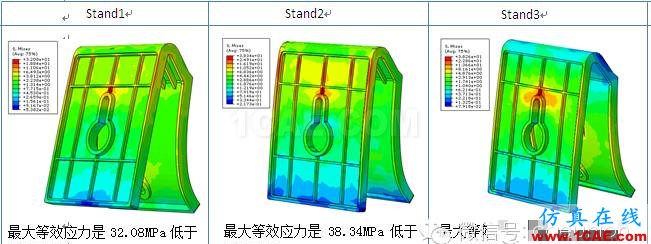

(4)應力分布:

結論

三個塑膠掛件的最大等效應力都低于材料的屈服強度,變形量都在安全范圍內,材料不會失效,產品安全。

使用軟件

Abaqus/standard

Hypermesh
