作品賞析-6向座椅（50假人）前碰分析

2017-02-23 by:CAE仿真在線來源:互聯網

駕駛座仿真模型的FEA標準

>>>>主、副駕座椅動態性能要求

試驗后,主、副駕座椅座盆Y向位移最大處不得大于15mm(以座椅后安裝固定點為測量基準)。

試驗過程中,安全帶鎖扣連接板在主、副駕座椅上的安裝固定點在XYZ三向位移量為:X向不得大于15mm,Y向不得大于40mm,Z向不得大于35mm (以座椅后安裝固定點為測量基準)。

>>>>結構強度評價標準

座椅骨架,包括坐盆骨架、靠背骨架、滑軌、安裝支架以及座椅結構上的零部件在試驗過程中不得出現脫落、撕裂以及斷裂現象。

允許座椅材料出現一定形變,但不能出現傷害乘員的突出物形變模式。

座椅鎖止機構在試驗過程中不能失效。

FEA分析結果

座椅結構上的零部件在試驗過程中沒有出現脫落、撕裂以及斷裂現象。

試驗過程中,座盆動態下潛量為:Z=-21.5mm,滿足要求。

試驗后,座盆Y向位移為:Y= -12.8mm ,滿足要求。

試驗過程中,安全帶固定點的位移為:X=-6.6mm,Y=-22.7mm,Z=13.7mm.滿足要求。

坐盆位移曲線

坐盆位移Z向曲線

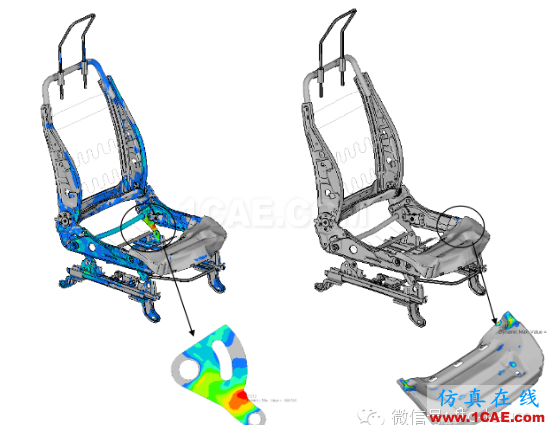

最大應力應變的零件

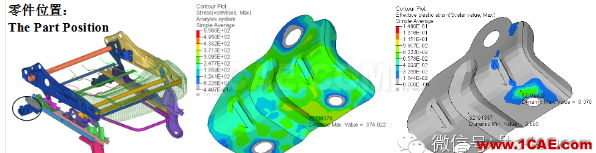

帶扣支架的應力應變

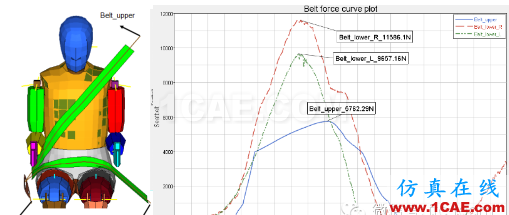

安全帶端點手里特性曲線

作者:寒秒,主攻Hypermesh&Ls-Dyna
