HyperWorks 在車身斷面性能分析中的應用

Application of HyperWorks in the analysis of body Fracture Surface Analysis

劉啟龍徐中皓
(中國第一汽車股份有限公司技術中心長春 130011)

摘要:本文以某款商用車為研究對象,通過應用 HyperWorks 強大的前處理器,對該商用車進行了車身斷面性能分析,對比用料厚線圍成的斷面與用單元圍成的斷面的優缺點。分析結果表明,兩者結果基本接近,料厚線圍成的斷面操作更快捷、有效,適合前期項目開發;單元圍成的斷面更適合項目后期準確的數據分析,視覺效果更好、便于觀察。

關鍵詞: HyperWorks 商用車斷面分析

Abstract: In this paper, a new commercial vehicle is the research object, by applying the HyperWorks powerful processors, the section performance analysis on the commercial vehicle body was carried out, compared with a line containing material thickness of cross section and the unit of section. Analysis results show that the two results are basically close, line of cross section thickness of more efficient, effective and suitable for the early stage of the project development; unit of the section is more suitable for project late accurate data analysis, visual effect is better, easy to observe.

Keywords: HyperWorks , commercial vehicle, Fracture Surface Analysis

1 引言

斷面是汽車車身基本結構,它的性能直接影響白車身性能,斷面分析是汽車產品開發的重要分析之一,斷面分析可以量化斷面設計,使斷面設計不再停留在對比設計階段。通過斷面主要參數計算,更加清楚地了解斷面性能,從而更好地進行斷面設計。

斷面分析從產品設計初期就開始,貫穿整個設計階段。

根據項目設定目標,例如白車身扭轉剛度,CAE 部門進行初步斷面分析,在簡單的模型中輸入斷面參數,使白車身性能達到目標值;
CAE 部門將斷面參數交 CAD 部門,設計人員根據造型、工藝等要求進行計劃圖設計,確定主要斷面形狀;
CAE 部門進行主要斷面分析;
隨著結構設計的完成,CAE 部門建立完整、正確的有限元模型進行分析,進行準確斷面分析,最終確定斷面形狀。

2 車身斷面有限元模型的建立

確定典型斷面位置,本文以 B 柱上截面為例,在同一斷面分別建立用料厚線圍成的斷面和用單元圍成的斷面,有限元模型如下圖所示。

HyperWorks 在車身斷面性能分析中的應用hypermesh學習資料圖片1

3 邊界條件

料厚線圍成的斷面需要在 HyperBeam 中給每段連續線段附加板件的厚度,焊接邊界需要附加不同板殼件的厚度總和,單位均為 mm。單元圍成的斷面厚度通過垂直直線的網格來確定,需要在 HyperMesh 中完成。

4 斷面性能分析結果

在 HyperBeam 中查看斷面性能分析結果,斷面需要具備的基本特性是整個截面必須是封閉的。

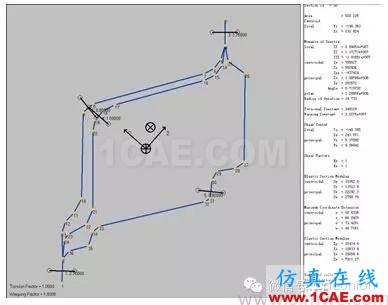

1) 料厚線圍成的斷面

HyperWorks 在車身斷面性能分析中的應用hypermesh學習資料圖片2

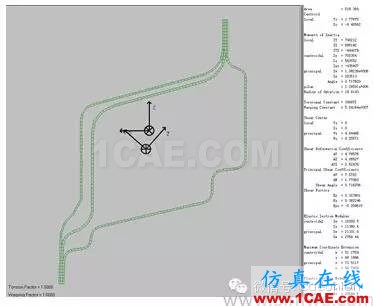

2) 單元圍成的斷面

HyperWorks 在車身斷面性能分析中的應用hypermesh學習資料圖片3

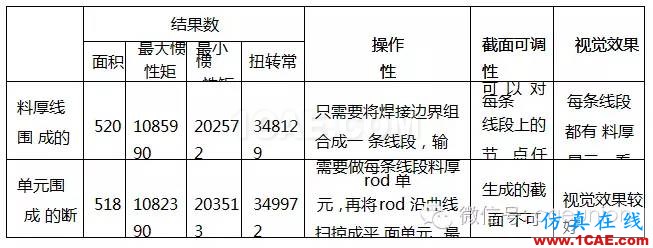

5 車身斷面類型對比

HyperWorks 在車身斷面性能分析中的應用hypermesh應用技術圖片4

6 結論

通過車身斷面類型的對比結果數據可以看出,兩種類型的結果數據基本接近,最大誤差在 5% 左右。從操作性及界面可調性來說,料厚線圍成的斷面操作簡捷、方便,可以對截面的厚度及形狀做任意更改,從而得到更好的結果數據,更適合項目開發的前期分析工作,而單元圍成的斷面更適合項目開發后期的準確分析工作,視覺效果較好。
在整個模擬仿真過程中,HyperBeam 快速計算不規則封閉截面的結果數據,充分體現了
HyperWorks 軟件在汽車車身斷面性能仿真分析中的方便、快捷和高效。
