刀具磨損自動補償精密鏜削結構設計與研究（下）

2017-01-05 by:CAE仿真在線來源:互聯網

刀具磨損自動補償精密鏜削結構設計與研究(下)

導讀

針對某缸體缸孔精加工工序,設計了刀具磨損自動補償鏜削結構,詳細闡述了微位移機構的組成與原理,微位移機構精度可達±1 μm,徑向最大位移為0.1 mm。對微位移機構驅動器即壓電陶瓷受力時的電壓-位移特性做了分析,實際應用時需考慮零點偏移對刀具磨損補償?shù)挠绊?。利用HyperMesh有限元軟件對鏜削結構的靜動態特性進行分析,驗證結構設計的合理性。實際生產應用表明,此關鍵工序的生產效率提高了30%左右,生產成本降低了近兩成。

鏜桿有限元分析

3.1 鏜桿幾何模型及有限元模型的建立

3.1.1 幾何模型的建立

為了分析的便利,對鏜桿模型進行簡化:忽略倒角、倒圓等對分析結果影響不大的細部結構。簡化后鏜桿模型如圖6所示。

刀具磨損自動補償精密鏜削結構設計與研究（下）hypermesh學習資料圖片1

3.1.2 材料屬性

鏜桿采用40Cr,其材料屬性為:彈性模量E=211 GPa(20 ℃),密度為7 900 kg/m3,泊松比為0.28。

3.1.3 網格劃分

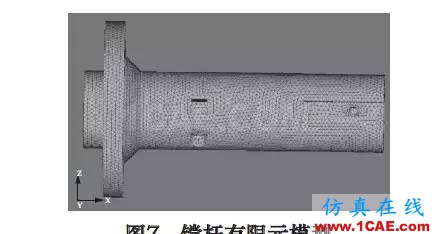

本文利用HyperMesh軟件對鏜桿進行有限元分析,在此軟件中三維實體單元網格以四面體、六面體及多面體單元為主[9]。本文采用的是四面體單元。網格劃分的基本過程是先在實體表面上生成二維網格,然后通過“擠壓”的方式生成實體網格單元。采用此方法劃分網格的鏜桿有限元模型如圖7。

刀具磨損自動補償精密鏜削結構設計與研究（下）hypermesh學習資料圖片2

3.2 鏜桿靜動態特性分析

3.2.1 鏜桿靜態分析

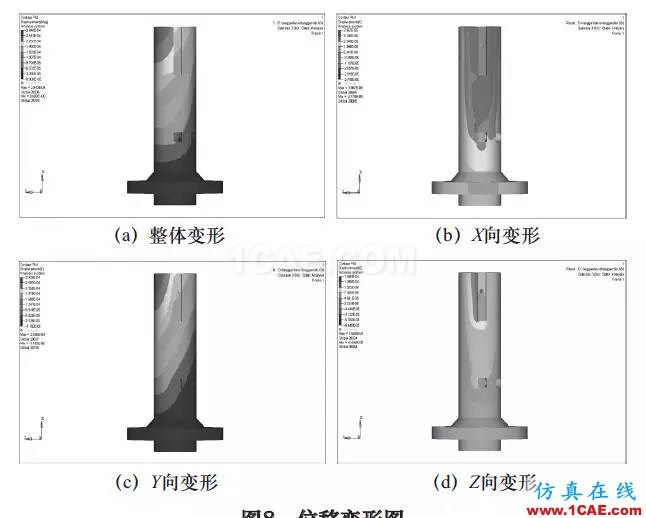

鏜桿工作時的受力已在前面求出,將鏜桿凸臺處的4個沉頭孔進行約束(鏜桿與主軸是剛性連接),分別在鏜削刀及倒角刀處添加力及扭矩后,求解得到鏜桿工作受力最大時的瞬時位移變形云圖,如圖8。

刀具磨損自動補償精密鏜削結構設計與研究（下）hyperworks仿真分析圖片3

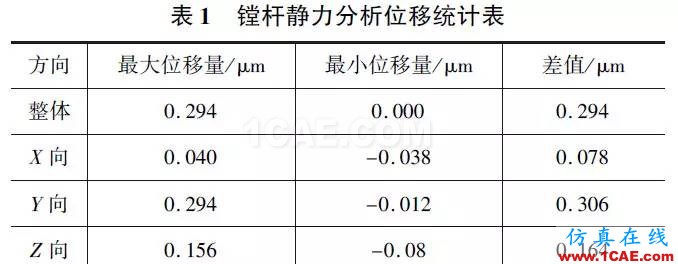

鏜桿靜力分析位移變形統計見表1。

刀具磨損自動補償精密鏜削結構設計與研究（下）hyperworks仿真分析圖片4

鏜桿所示的坐標系中,Z向與Y向的位移變形會影響缸孔精鏜時缸孔的圓度與圓柱度的精度,是鏜孔時的誤差敏感方向,其Z向與Y向位移引起缸孔圓度與圓柱度原始誤差經計算為Δ=0.347 μm,即鏜桿原始誤差遠小于缸孔圓度及圓柱度精度要0.008 mm,知鏜桿剛度滿足工藝系統剛度要求。

3.2.2 鏜桿動態分析

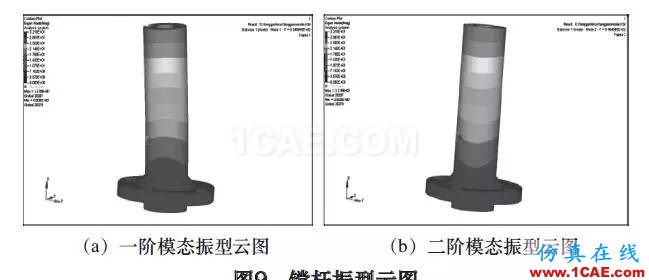

對鏜桿進行加載約束分析,得到的前六階固有頻率,文中只給出鏜桿的前兩階固有頻率云圖,如圖9。

刀具磨損自動補償精密鏜削結構設計與研究（下）hypermesh技術圖片5

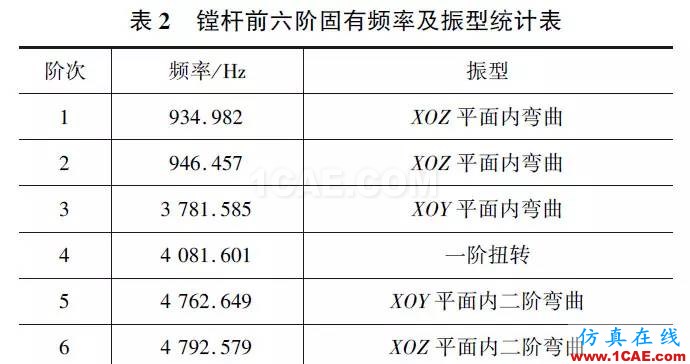

鏜桿前六階固有頻率及振型統計如表2所示。

刀具磨損自動補償精密鏜削結構設計與研究（下）hypermesh分析圖片6

由表2可知,最小固有頻率為934.982 Hz,遠大于機床工作轉速1944 r/min引起的激振頻率32.4 Hz,在機床正常工作時不會出現共振的情況,鏜桿滿足動態使用要求。

鏜削結構的應用

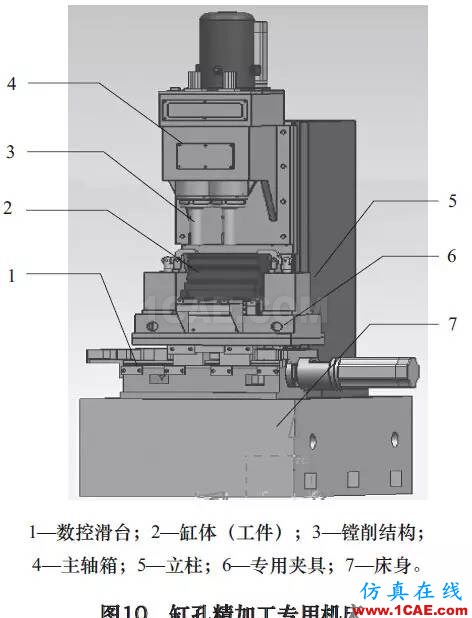

圖10為設計的鏜削結構在某專用鏜床上的應用,通過機床的成功開發,并對缸體缸孔進行加工實驗,經過實測,缸孔的尺寸精度與形位精度均達到或超過了企業的設計要求。鏜削結構在專機上應用1年多以來,各項性能均保持良好,大大縮短了輔助時間,提高了生產效率,為企業節約了成本,創造了較高的經濟效益。

刀具磨損自動補償精密鏜削結構設計與研究（下）hypermesh分析圖片7
