U型地埋管結構網格剖分

2016-11-09  by:CAE仿真在線  來源:互聯網

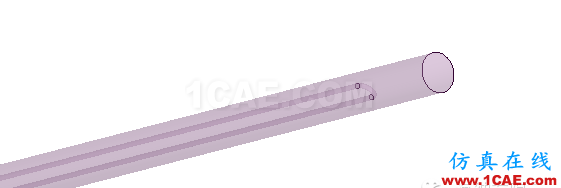

用常規的四面體,甚至多面體,整體網格數目也在500w以上。這種管理可以采用結構網格高長寬比特點來減少網格數目

處理結合如下

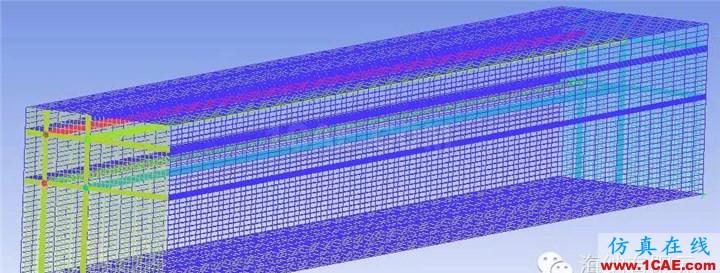

U型地埋管結構網格剖分hypermesh學習資料圖片1
U型地埋管結構網格剖分hypermesh學習資料圖片2

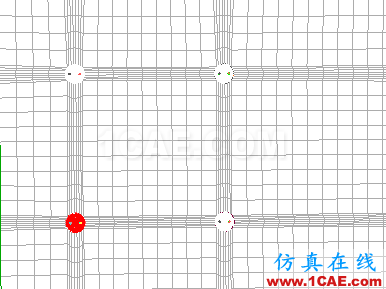

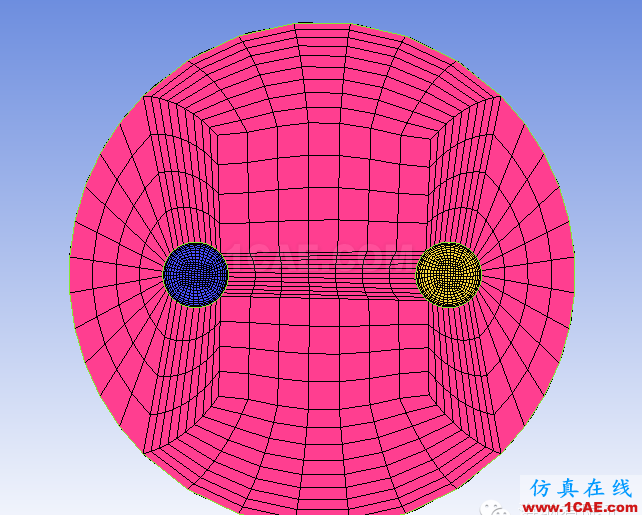

流體域和保溫層一起劃分網格,劃分思想可以參考u型管的劃分方式,再加上一個外套管


U型地埋管結構網格剖分hypermesh學習資料圖片3
U型地埋管結構網格剖分hypermesh學習資料圖片4

單獨劃分土壤層的網格,然后與流體域和保溫層進行網格裝配,進一步減少網格數目

U型地埋管結構網格剖分hypermesh分析圖片5


U型地埋管結構網格剖分hypermesh分析圖片6




開放分享：優質有限元技術文章,助你自學成才
