Process Manager在汽車制動器設計優化中的應用

2016-11-22 by:CAE仿真在線來源:互聯網

簡介

整個CAE分析流程中,工程師的工作量主要集中在對模型的前處理和對結果的后處理上。對于同一類產品的分析,前后處理工作涉及大量重復性操作。這些重復性工作不僅耗費時間,而且可能由于人為因素而造成遺漏和錯誤分析結果。采用合適的工具,編寫自動化程序來完成這些重復性工作,可以大大減少分析工程師的工作量,并且避免錯誤操作。

Altair HyperWorks是一個高度開放的CAE平臺,用戶根據自己的需求可以有多種途徑編制自動化程序。Process Manager是以流程樹的形式被HyperWorks各種軟件調用的工具宏,其功能是固定和簡化整個操作流程。Altair開發了專門的軟件Process Studio供用戶編制Process Manager。大陸集團編制了Process Manager用于制動器系統壓力容積拓?fù)鋬?yōu)化。

挑戰

大陸集團是目前世界上最大的汽車制動系統供應商之一,對制動系統的開發已建立起全面的能力。能夠?qū)χ苿?dòng)系統的各種部件進行不同類型的分析,如結構計算、模態分析、熱分析、拓?fù)鋬?yōu)化等。

制動器的壓力容積是指制動時由于制動器受力變形引起的制動液補液量,它體現了制動系統的剛度,是制動器設計中重點考慮的對象之一。制動器系統壓力容積拓?fù)鋬?yōu)化是指以制動系統的壓力容積為優化目標,對制動器殼體的最大設計模型進行拓?fù)鋬?yōu)化,得到質量最小或者符合質量要求的制動器殼體模型。然而如何快速準確建立制動器系統壓力容積分析模型是面臨的挑戰。

Process Manager在汽車制動器設計優化中的應用hypermesh應用技術圖片2

Process Manager在汽車制動器設計優化中的應用hypermesh應用技術圖片2

解決方案

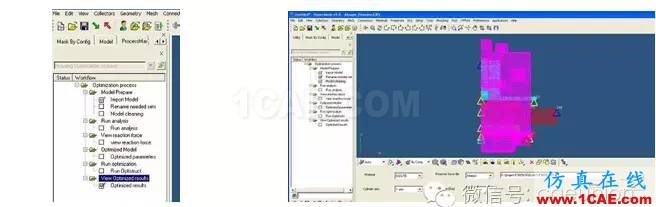

大陸集團采用Altair公司提供的Process Manager開發自動化程序,在HyperMesh中嵌入應用,簡化了汽車制動器拓?fù)鋬?yōu)化的前后處理工作,并實現了對工作流程的標準化。首先計算殼體最大設計模型的系統壓力容積值,并提取出接觸壓力結果作為優化時的載荷邊界條件;并將計算模型導入到HyperMesh中,對模型進行清理。因?yàn)橹恍鑼んw進行優化,所以要?jiǎng)h除其余所有零件、載荷、分析步等信息,并且施加新的載荷和分析步。如果不用自動化程序,手工進行這些操作,需要15-25分鐘左右的時間。但使用了Altair Process Manager編制的自動化程序,分析人員只需要輸入所需參數,這一步的工作2-3分鐘即可完成。

Process Manager在汽車制動器設計優化中的應用hypermesh應用技術圖片3

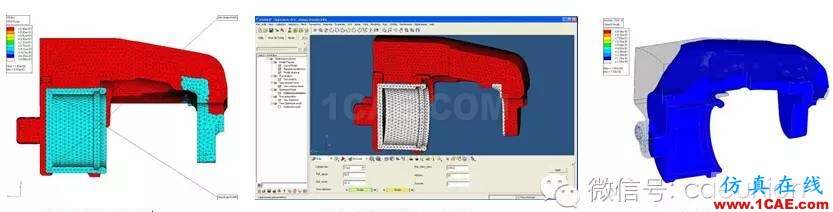

分析運行結束后在HyperMesh中查看約束反力。不需要進入后處理操作界面,可以查看約束反力值。這個約束反力值將作為下一步優化載荷邊界。拓?fù)鋬?yōu)化的前處理過程同樣只需在用戶界面上輸入相應參數,程序即可自動建立拓?fù)鋬?yōu)化模型。

Process Manager在汽車制動器設計優化中的應用hypermesh分析案例圖片4

在優化模型定義界面,可以定義模型的軸向,上一步所獲得的約束反力值、拔模方向、以及優化質量目標、最小單元尺寸和離散度。其他優化參數采用默認值。遞交Altair OptiStruct優化分析后,Process Manager最后一步讓用戶很方便地對結果進行后處理。程序自動將邊界條件隱藏,以便觀察優化形狀。另外,由于不同格式的單元集文件的命名規則也不一樣,程序也會自動將entity sets重命名,并輸出相應格式的單元集文件。

結論

Altair提供的Process Studio平臺,使得用戶編制Process Manager非常方便。程序核心是用TCL (Tool Command Language)編寫的。TCL是一種通用的計算機腳本語言,簡單實用。
使用Process Manager將整個工作流程自動化、標準化;即節省時間,又避免了失誤。減輕了分析人員前后處理的工作量。
