Hypermesh之 模態分析流程

2016-11-04  by:CAE仿真在線  來源:互聯網

模態分析是研究結構動力特性一種近代方法,是系統辨別方法在工程振動領域中的應用。模態是機械結構的固有振動特性,每一個模態具有特定的固有頻率、阻尼比和模態振型。這些模態參數可以由計算或試驗分析取得,這樣一個計算或試驗分析過程稱為模態分析。利用hypermesh和nastran做模態分析簡約流程如下:

1. 打開 hypermesh 進入nastran模塊




2. 定義材料

注意:對于不同材料E,NU,RHO 取值不同

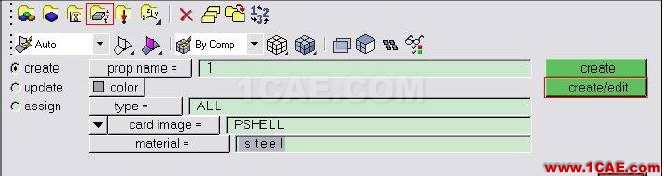

3. 定義屬性

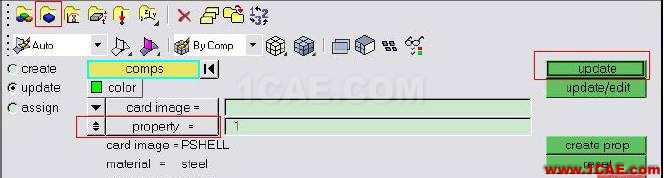

4. 定義 component

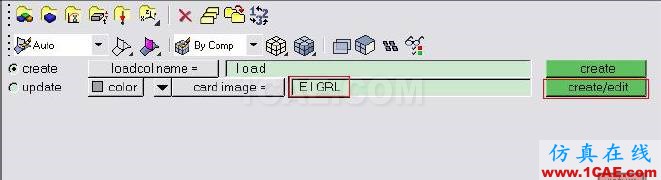

5. 定義力

注意:設置所需模態的階數,注意前六階為剛體模態。

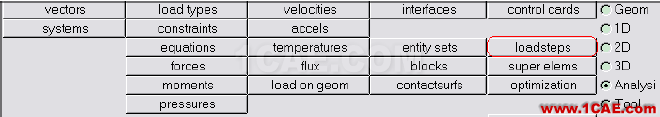

6. 定義 load step

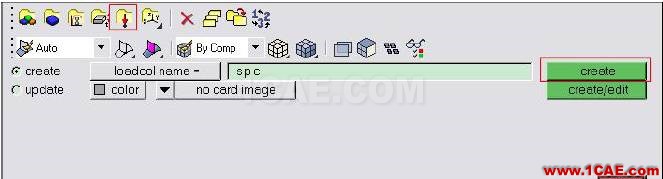

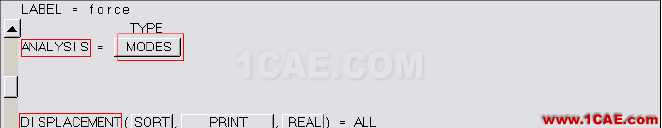

設置 SPC 和METHOD,類型選擇模態

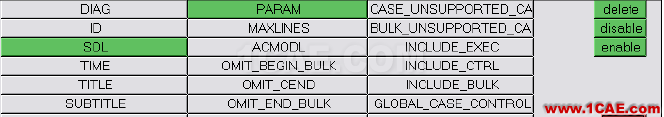

7. 定義 control card
