搜索HyperMesh的六面體網格劃分之spin
2016-11-04 by:CAE仿真在線 來源:互聯網

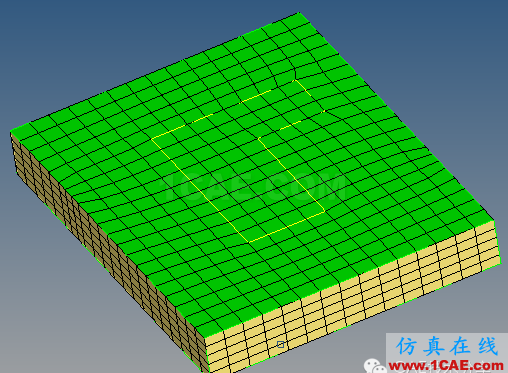

對于回轉體如果回轉體的截面網格已經劃分好,可以直接采用網格旋轉的方式完成整個回轉體的網格劃分。如圖1所示的模型,其中回轉體的地面網格已經劃分好,如圖2所示。
圖1
圖2

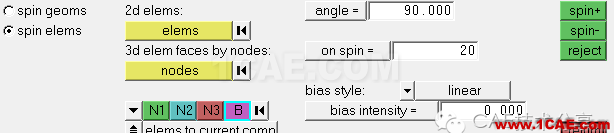

旋轉網格在3D面板下面的spin命令里面,面板如圖3所示。
圖3
先框選回轉體截面的所有單元,注意選的時候先隱藏3D compennent,否則會框選到很多多余單元。

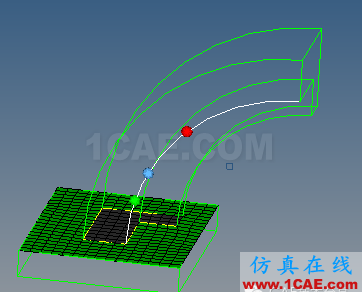

旋轉的時候采用3點和圓心的方式,先選擇圓弧上的三個點。如圖4所示。
圖4

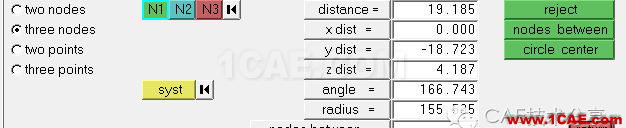

三點選定后需要選擇圓心,而圖形中暫時沒有圓心,需要臨時創建一個,輸入F4快捷鍵。如圖5所示,通過3點創建一個圓心。
圖5

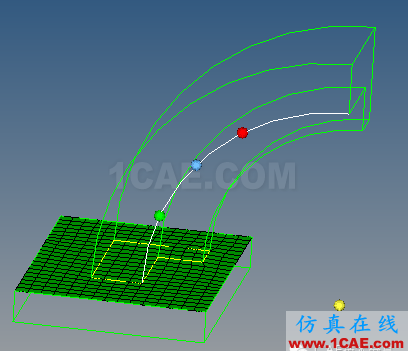

創建圓心后如圖6所示。
圖6
再回到spin面板,選擇三點和圓心后如圖7所示。
圖7

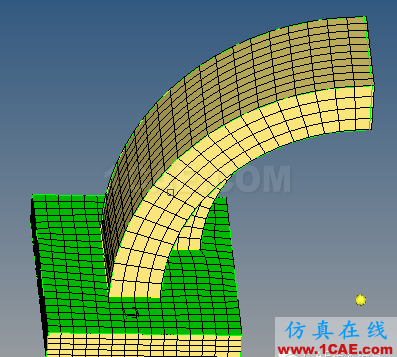

最終得到的網格如圖8所示。
圖8
