HypeiMesh劃分實體網格時,可以采用elem offset命令,將已經畫好的面網格通過偏移的方式進行拖拽,完成實體網格的劃分。針對如下模型。
圖1
這是一個封閉的矩形面模型,最后需要畫成實體網格,采取的方法是先畫最上面一層的面網格,再通過elem offset的方式往下拖拽。
在Mode下新建兩個Compenents,一個用于放2D網格,一個用于放3D網格。
首先利用2D面板下的automesh劃分上面一層的網格,注意先激活新建的2D compenent.劃分采用正方形單元。

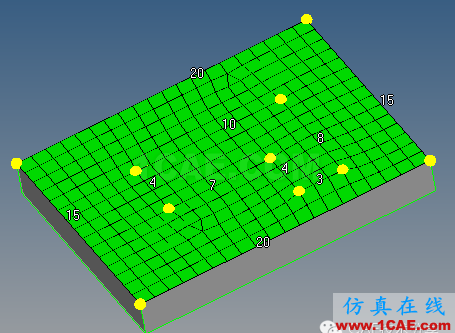

圖2

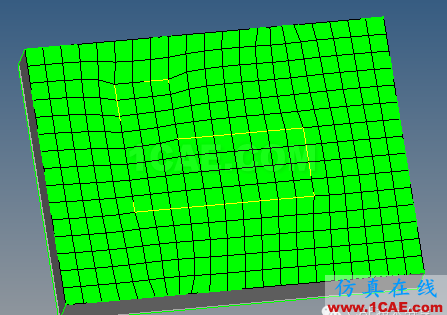

劃分完成后如圖2所示,存在少數三角形網格,進行手動修改,修改的時候采用先對局部網格重劃分,之后根據需要增加節點,調節完成后通過smooth調節,最終如圖3所示。
圖3
然后需要劃分三維網格,劃分前先激活3D compenent。

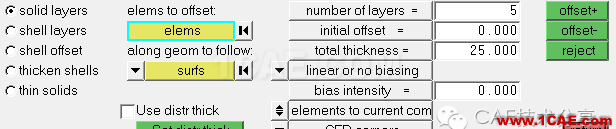

采用3D面板下的elem offset命令,面板如圖4所示。
圖4
選擇需要偏移的所有單元,設置后便宜分數(number of layers)、偏移的總厚度(totalthickness),之后根據平面的法向方向選擇是正偏移還是負偏移。

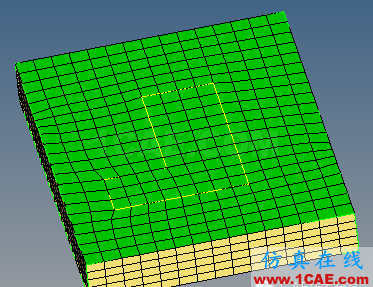

查詢法向方向通過Tool面板下的normals命令,最終劃分好的網格如圖5所示。
圖5
