搜索HyperMesh網格技巧之拖拽節點
2016-11-04 by:CAE仿真在線 來源:互聯網

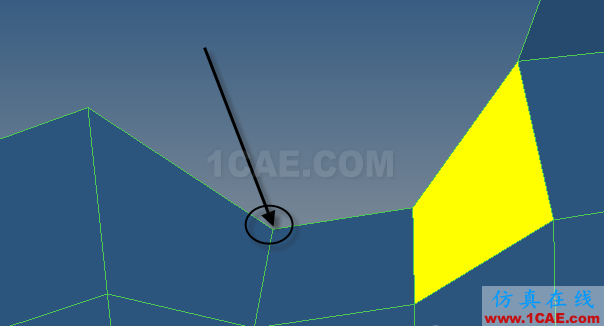

如圖1所示的兩個白顏色的網格,經過單元質量檢查,發現這兩個單元的maxangle偏大,因而需要修改。
圖1

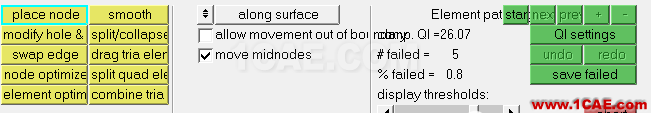

采用拖拽節點的方式進行修改,操作在2D面板下的qualityindex。
圖2
點擊place node之后選擇需要拖拽的節點進行拖拽,最終黃色警告消失,如圖3所示。
圖3
