HyperMesh網格技巧之拆分合并

2016-11-04  by:CAE仿真在線  來源:互聯網

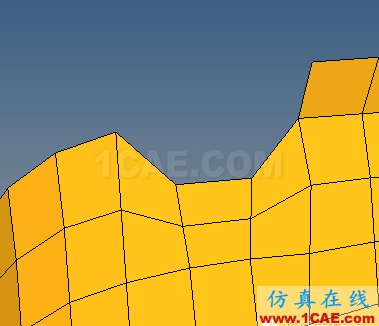

如圖1所示的兩個三角形網格,打算采用拆分合并的方式消除。

HyperMesh網格技巧之拆分合并hypermesh技術圖片1
圖1

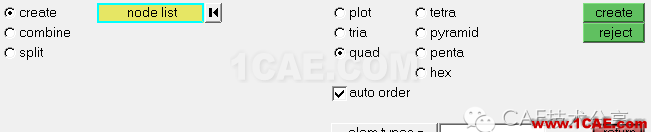

通過2D面板下面的edit element,edit element的面板內容如圖2所示。

HyperMesh網格技巧之拆分合并hypermesh技術圖片2
圖2

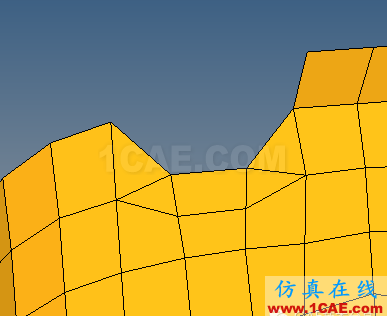

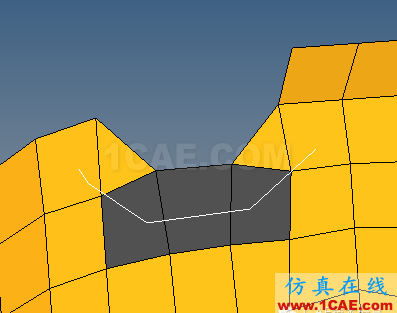

采用split操作,選擇需要split的單元,如圖3所示,并且畫一條折線。

HyperMesh網格技巧之拆分合并hypermesh技術圖片3
圖3

最終拆分后的網格如圖4所示。

HyperMesh網格技巧之拆分合并hypermesh培訓教程圖片4
圖4

之后將兩兩三角形單元進行合并,通過combine操作,合并后的網格如圖5所示。

HyperMesh網格技巧之拆分合并hypermesh培訓教程圖片5
圖5
