【軟件案例】拓?fù)鋬?yōu)化技術在飛機發動機吊掛結構設計中的應用

2016-11-13  by:CAE仿真在線  來源:互聯網

關鍵詞:飛機 結構 吊掛 拓?fù)鋬?yōu)化

長期以來,飛機結構設計依靠傳統設計經驗以及各種試驗數據的累積,研制周期長、成本高, 無法滿足客戶對研制周期及成本控制的要求。為了降低研制成本,節約寶貴的設計周期,只能通過 減少設計迭代次數來實現,而結構優化技術為實現這種理想設計提供了可能。據國外資料報道,空 客公司空客 A350 飛機后機身整體結構初始設計中采用先進拓?fù)鋬?yōu)化技術,獲得了鮮明的主要傳載 結構,考慮所有工況得到新的設計,結構應力均勻,減重 15-20%[1]。

圖 1 空客 A350 飛機后機身整體結構拓?fù)鋬?yōu)化

本文利用拓?fù)鋬?yōu)化技術,對飛機發動機吊掛結構進行了優化設計,設計結果表明,該設計方法有效減少了設計迭代次數,節省了研制周期及成本,能夠滿足客戶對研制周期及成本控制的要求。

翼吊飛機布局發動機通過吊掛固定在機翼下方,發動機吊掛一般為盒形梁式結構,將發動機所 有推力及慣性載荷傳遞至機翼,民用運輸機發動機典型吊掛結構見圖 2 所示。

圖 2 民用運輸機發動機吊掛結構

吊掛盒段結構為吊掛主承力結構,一般多采用為梁式薄蒙皮結構,梁緣條承受彎矩,梁腹板、 側壁蒙皮承受剪力。吊掛與發動機通過吊掛前肋、后肋連接,吊掛與機翼通過吊掛前撐桿、主接頭、 側向接頭以及后撐桿連接,為超靜定連接結構。

根據吊掛總體外形、發動機及機翼對接接口位置關系以及吊掛設計載荷等設計輸入,建立了吊 掛結構方案拓?fù)鋬?yōu)化模型(圖3),利用 OptiStruct 拓?fù)鋬?yōu)化算法,得到一種傳力路徑直接的結構布 局形式。

該模型選取了 3 種最嚴重載荷工況進行計算,拓?fù)鋬?yōu)化設計變量為單元密度,目標函數為 3 種 工況的加權應變能最小,約束條件為體積比 0.3,利用 HyperMesh 建立的拓?fù)鋬?yōu)化模型見圖 3,從 圖中可以看出,載荷通過 RBE2 剛性單元施加在發動機重心上,該模型共有 134506 個節點,121258 個實體單元。

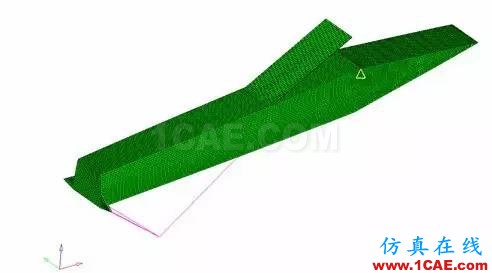

圖 3 吊掛結構拓?fù)鋬?yōu)化模型

對 3 種載荷工況分別進行拓?fù)鋬?yōu)化,得到的三種拓?fù)鋬?yōu)化結果見圖 4 至圖 6。

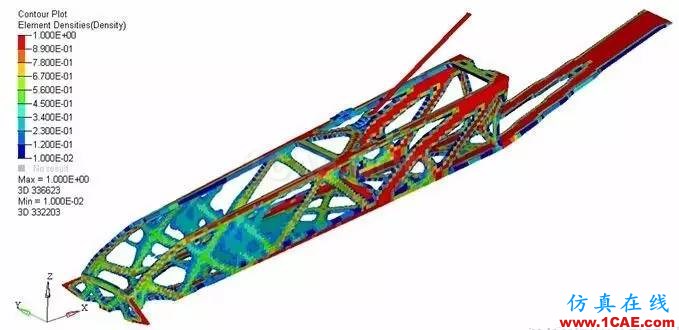

圖 4 垂向載荷工況下拓?fù)鋬?yōu)化結果

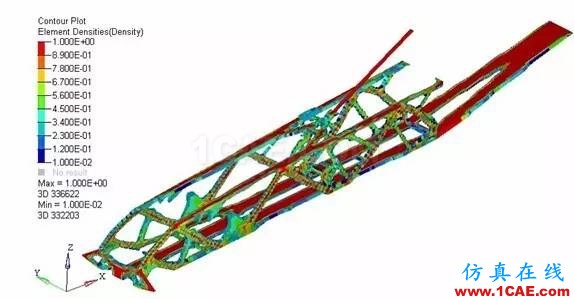

圖 5 側向載荷工況下的拓?fù)鋬?yōu)化結果

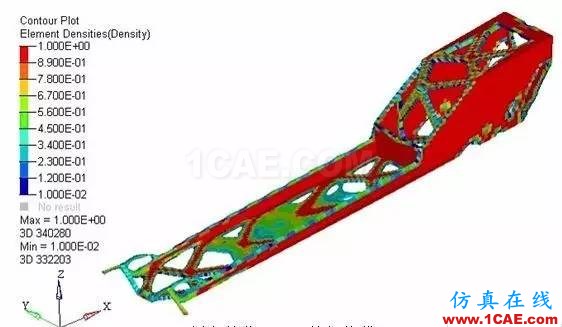

圖 6 航向載荷工況下拓?fù)鋬?yōu)化結果

根據圖 4 至圖 6 可以看出,側向載荷工況下的拓?fù)鋬?yōu)化結果與其他工況下拓?fù)鋬?yōu)化結果差別較 大,這是由于該載荷工況主要以扭矩和側向力為主,扭矩由吊掛主接頭平衡,側向力由側向接頭平 衡,吊掛前撐桿、后撐桿承受沿桿方向的載荷,無法承受扭矩及側向力。其余載荷工況下吊掛結構 的拓?fù)鋬?yōu)化結果比較相似,吊掛前撐桿變成一根二力桿,吊掛后撐桿變成兩根二力桿在吊掛后接頭 處合并成一個交點,吊掛盒段變成一種桁架式結構。

對 3 種載荷工況進行拓?fù)鋬?yōu)化,目標函數取 3 種工況的加權應變能,優化結果見圖 7。從圖 7可以看出,該結果綜合了多種工況的傳力特點,擁有多條傳力路徑。

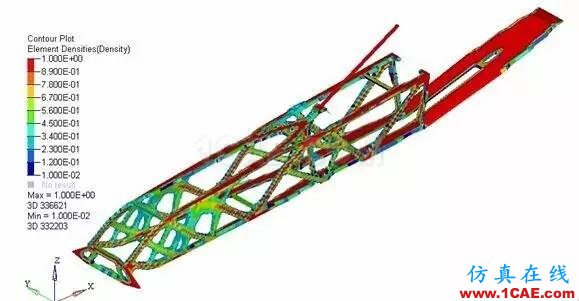

圖 7 復合工況下拓?fù)鋬?yōu)化結果

該模型一共經歷了 40 步優化迭代,目標函數迭代曲線如圖 8 所示。

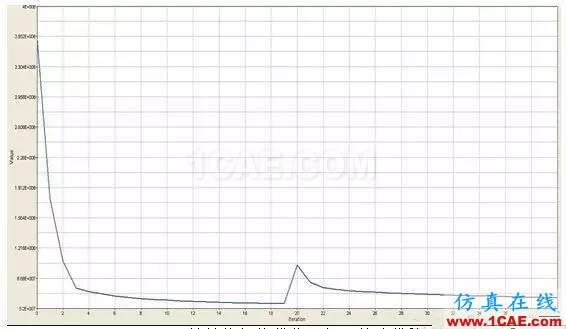

圖 8 吊掛結構拓?fù)鋬?yōu)化目標函數迭代過程

本文利用 HyperMesh 對飛機發動機吊掛結構進行了結構前處理,利用 OptiStruct 進行了拓?fù)鋬?yōu) 化。綜合多種載荷工況得到的拓?fù)鋬?yōu)化結果清晰地反映出結構受載特點和主傳力路徑。拓?fù)鋬?yōu)化得 到的整體結構與傳統組合結構相比,結構受載更均勻,減重效果明顯,隨著“3D 打印”等先進整體件 制造技術的發展,未來飛機結構中采用拓?fù)鋬?yōu)化得到的整體結構應用將越來越多。
