HyperWorks二次開發技術在汽車座椅構件拓?fù)鋬?yōu)化過程中的應用

2016-10-05 by:CAE仿真在線來源:互聯網

1 概述

在整個CAE分析流程中,對模型的前處理一直是工程師消耗時間最多環節,對于同一類產品的分析,前后處理工作涉及大量重復性操作、手工操作。這些重復性工作不僅耗費時間,而且可能由于人為因素而產生遺漏和錯誤。因此,采用合適的工具,在現有軟件的基礎上進行二次開發,設計出一套CAE分析的標準流程,必然能夠提升CAE工程師的工作效率,縮短產品開發周期,并且避免錯誤操作。另外,通過自主研發的流程自動化系統,可以將企業中成熟的產品分析流程固定化、標準化,便于技術在企業內部推廣。

近年來,HyperWorks在產品設計、研發、分析過程中得到了廣泛的使用。本文介紹用于某型號汽車前排座椅構件結構拓?fù)鋬?yōu)化而設計開發的自動化系統,該系統借助于HyperWorks軟件中Process Studio模塊下的開發環境,綜合運用各種開發工具,完成針對某構件的拓?fù)鋬?yōu)化過程以及分析驗證工作。

2 汽車座椅構件拓?fù)鋬?yōu)化過程簡介

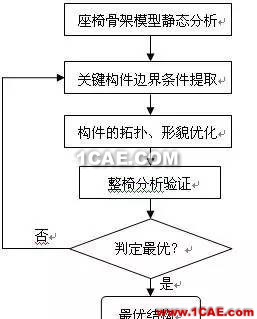

構拓?fù)鋬?yōu)化在工程結構的初始設計階段起著重要作用,汽車座椅構件拓?fù)鋬?yōu)化設計是基于子結構法提出的一種新的結構優化方法。根據力的傳遞路徑,提取構件上所受的載荷,單獨施加到構件上進行優化,依照“反復驗證,逐步逼優”的原則,最終得到構件材料分布的拓?fù)湫螒B(tài),總體流程圖如圖1所示。

由于汽車座椅構件在拓?fù)鋬?yōu)化過程中需要反復驗證,多次循環優化才能得到最優結構。這些重復性工作不僅耗費時間,而且還可能由于人為因素而產生遺漏和錯誤。因此設計開發出CAE分析的標準流程系統將有助于此類問題的解決。

本文所介紹的流程系統涵蓋第3、4、5步的前后處理工作.

3 CAE流程自動化系統的結構

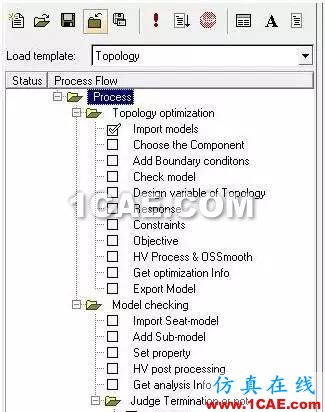

針對上文所說的CAE分析過程,本文中的CAE流程自動化系統主要分為三大部分:拓?fù)鋬?yōu)化模塊、整椅驗證模塊以及優化結果判定與輸出模塊,CAE流程自動化系統的界面如圖2 所示。

拓?fù)鋬?yōu)化模塊的作用就是選擇汽車座椅骨架中的構件,并對該構件模型進行處理,主要包括導入邊界條件文件、幾何模型檢查與清理、拓?fù)鋬?yōu)化過程的定義、后處理、輸出優化后的模型等,其目的就是建立有限元分析模型,從而進行靜態分析和結構拓?fù)鋬?yōu)化,同時獲取優化信息文件。

整椅驗證模塊的作用是對上一步優化后的構件模型,重新導入整椅模型中,重新進行靜態分析后,來驗證優化后的整椅模型在相同工況下是否滿足國標要求。

優化結果判定與輸出模塊的作用是獲取構件優化前后的分析文件,同時提取相關數據進行判定,以此決定優化循環的次數,同時在最后可以按照客戶的要求,輸出優化報告文件。

4 CAE流程自動化系統開發的詳細設計

HyperWorks軟件是一個高度開放性的CAE平臺,用戶可以根據自己的需求來設計開發自動化系統。HyperWorks中CAE流程自動化的開發可以運用于多種方法,包括自定義宏文件、Process Manager、Process Studio 、TCL/TK語言以及與C/C++語言的拓展集成等。

CAE軟件功能模塊多,且各項功能比較分散,大量的功能選項給操作人員帶來很多不便,通過二次開發技術建立圖形交互界面,可以很好地解決這個問題。CAE流程自動化系統中不同模塊下人機交互界面的實現,主要采用兩種形式:自定義功能面板和調用HyperMesh原有功能面板。

4.1 在Process Studio下自定義功能界面

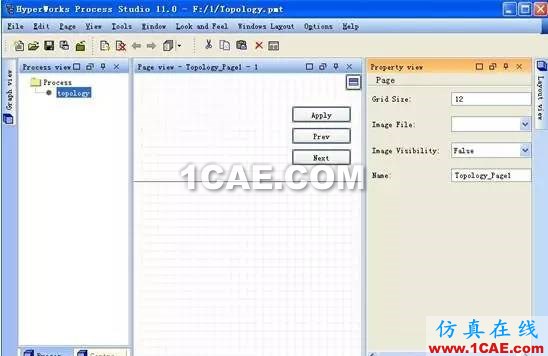

Process Studio是一個流程編輯工具,是進行自動化系統設計的主要平臺。它的主要功能是為用戶提供一個可視化的編程環境,如圖3所示,用戶可以快速地設計流程樹結構,編寫程序代碼。

流程樹中每個節點是一個具體任務,都有相應圖像用戶界面(GUI)與用戶形成交互。節點的具體表現形式是由不同的頁(HWPM Page)來實現,用戶可以編輯不同的控件,寫入功能代碼,同時根據要求來設置控件的屬性及具體位置,并把它們有序地組織在一起就形成了“頁”。

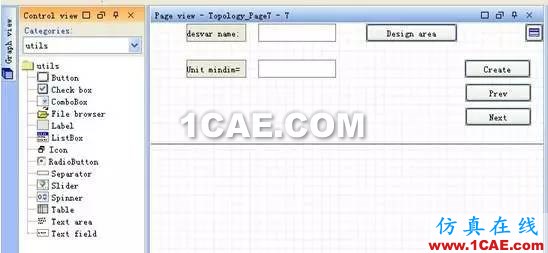

在流程樹中通過組織不同的頁以及各種控件按鈕,如圖4所示,便構成了用戶交互的界面。

4.2 調用原有面板

在流程樹的圖形界面編寫過程中,部分功能的實現可以通過調用HyperMesh原有面板來完成,而且這些面板功能簡潔,操作方便。調用一個面板,只需要在編輯“頁”時將調用命令添加至按鈕事件中即可。

流程自動化系統中,調用HyperMesh中某個面板的功能主要通過這兩個命令來實現:hm_callpane panelName、hm_setpanelproc ProcName,其中參數panelName 是要被調用的面板名稱,參數ProcName是包括了hm_callpanel 命令的“過程”名稱。例如要調用edges面板的代碼示例是:

proc Calledge { } {

hm_callpanel edges

}

hm_setpanelproc Calledge

4.3 第三方應用程序的嵌入

TCL語言具有很強的可擴充性,提供其它高級語言的調用接口,可很容易地嵌入C/C++以及VB程序,與自動化系統組成一體。應用程序可能夠產生TCL命令并執行,其中命令可以由用戶產生,也可以從用戶接口的輸入中讀取。

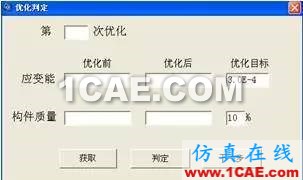

在汽車座椅構件在拓?fù)鋬?yōu)化過程中,產生的數據信息文件多而繁雜,僅僅運用HyperWorks提供的二次開發平臺很難實現多層數據之間的傳遞。因此,將應用程序嵌入流程中,不僅能夠?qū)崿F(xiàn)不同文件數據的提取與判定,同時還能控制優化報告的輸出格式,應用程序界面如圖5所示。

如圖5所示,進入優化判定界面后,在第一行中輸入“1”,即提取第一次優化后信息文件中的數據,點擊“獲取”,自動提取相關的數值,同時用戶可以根據項目的需要自行更改優化目標中的數值。點擊“判定”,軟件會根據優化目標所設置的數值,進行計算判斷,并提示是否達到優化目標。

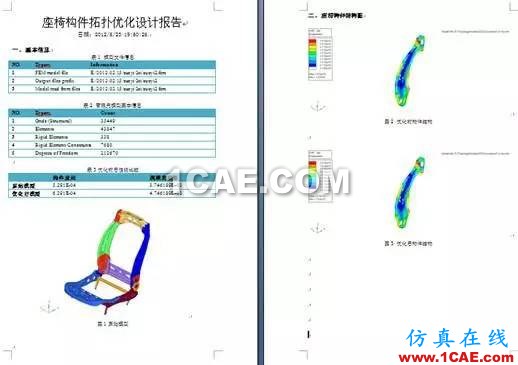

如果優化未達到目標,流程返回起始點,開始新一輪的結構優化過程。如果優化已經達到既定目標,流程會根據用戶的需要自動輸出優化報告,優化報告格式如圖所示6所示。

CAE流程自動化系統與常操常規方式相比,操作平臺有較大簡化,同時通過命令的集成,減少了人工參與,降低了出錯的可能性,大大減少了前處理所需要的時間。

5 CAE流程自動化系統應用實例

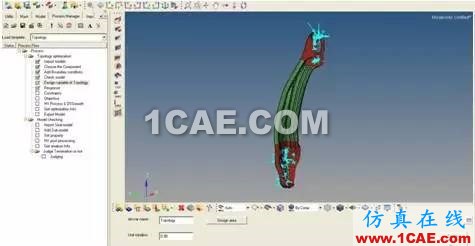

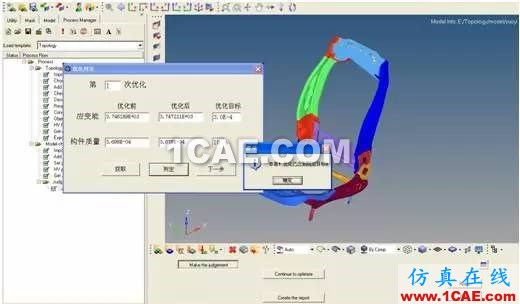

針對汽車座椅構件拓?fù)鋬?yōu)化設計的整個CAE分析過程,模型構件的選擇,幾何模型檢查與清理、拓?fù)鋬?yōu)化過程的定義、優化判定以及輸出優化方案報告等一系列功能均在流程系統中完成。圖7為座椅拓?fù)鋬?yōu)化操作流程中導入座椅模型界面,從下拉菜單中選擇文件類型,同時選取相應的模型文件,就可以直接導入模型。圖8為拓?fù)鋬?yōu)化定義參數變量界面,只需輸入變量名稱和單元最小優化尺寸,同時選擇設計區域,就可以完成變量的定義。圖9為優化判定界面,在面板中點擊“Make the Judgement”,打開優化判定程序,輸入優化的次序,可以從眾多輸出文件中提取相關數據,點擊“判定”,就可以根據用戶的要求進行判斷,并彈出相應的提示。

操作人員只要按照流程樹的操作提示,就可以順利完成整個拓?fù)鋬?yōu)化過程的工作,得到優化的結果。

6 結論

本文闡述了CAE流程自動化系統開發過程中相關技術與方法,通過深入地研究 HyperWorks在企業應用的特點,同時對座椅構件拓?fù)鋬?yōu)化過程進行實例分析,驗證了CAE流程自動化系統的實用性和方便性,提高了工作效率,縮短了企業產品設計分析周期,對企業此類系統的開發具有一定的參考和指導價值。
