HyperMesh不僅具有優于其他分析軟件的強大網格劃分(前處理)功能,還可跟如Ansys、Nastran和Abaqus等多種求解器擁有良好的接口。因此,掌握HyperMesh與各種求解器的接口模型轉換操作對CAE分析師來說是必不可少的。
下面以長、寬、高分別為100mm、20mm、20mm的長方體懸臂梁為例,先在HyperMesh中進行前處理和模型格式轉換操作,本例轉為.cdb格式并運用Ansys進行靜力學分析(當然也可進行模態分析、頻響分析和瞬態分析等)。
1、對懸臂梁進行有限元網格劃分,并添加載荷工況。
圖1 懸梁臂有限元模型
2、單元材料屬性定義
HyperWorks學習者都知道,若前處理和分析(優化)求解都在HyperWorks中完成,那么,在前處理中定義單元的材料屬性我們是用菜單欄里Materials> Create和Properties >Create分別創建單元的材料和屬性并賦予單元。

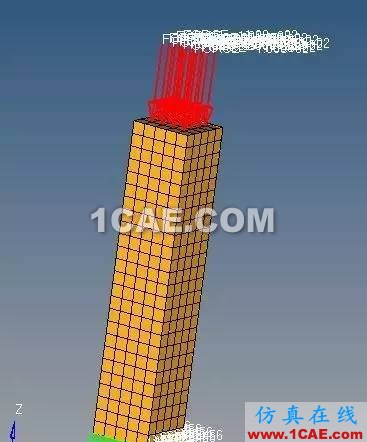

圖2 懸臂梁的前處理
但若只想用HyperMesh對模型做前處理,然后用別的求解器進行求解,那就應該用該求解器指定環境下對單元進行材料和屬性的賦值。本例以Ansys求解器為例,則在操作前應該將User Profile置于Ansys環境。

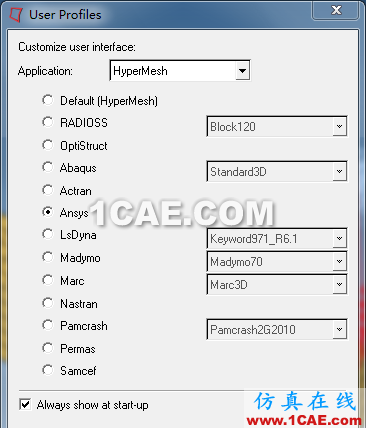

圖3 User Profiles環境設置
進入Utility,分別對模型在ET Yype、Real Sets和Material中創建單元類型、屬性和材料。

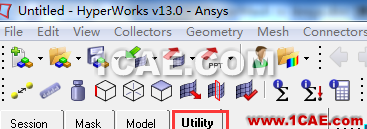

圖4 Utility位置
圖5 Model info

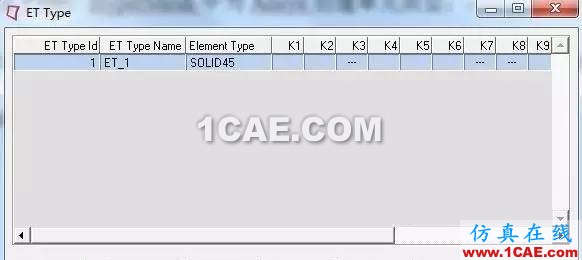

1)、ET Yype:HyperMesh中為Ansys創建單元類型;

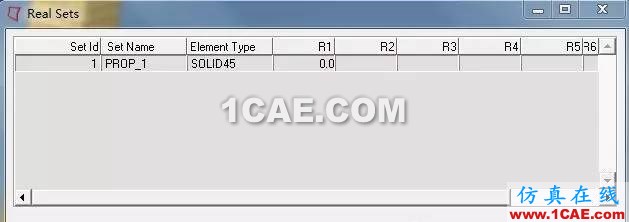

2)、Real Sets:添加實常數,在Ansys中稱實常數,在HyperMesh稱屬性。

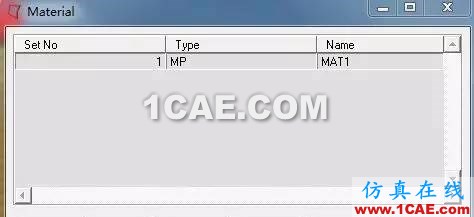

3)、Material:添加材料。

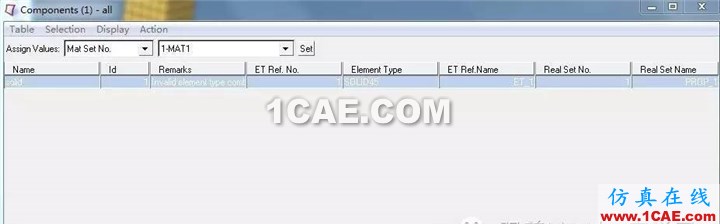

4)、Component Manager:將單元類型、材料屬性賦給離散單元。
至此,HyperMesh中對Ansys求解模型的單元類型、材料和屬性已定義完畢。

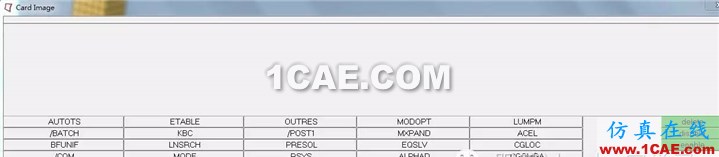

3、創建相應的控制卡片

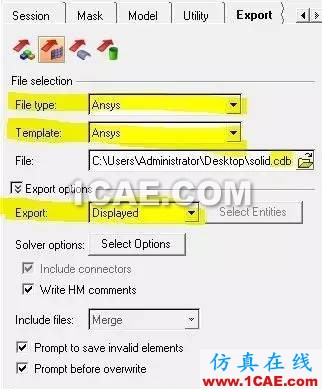

4、輸出.cdb格式文件并進入Ansys中求解
