搜索HyperWorks常見10問
2016-10-05 by:CAE仿真在線 來源:互聯網
1、HyperGraph打開出現黑屏怎么辦?

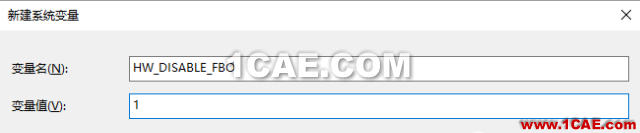

答:添加環境變量
2、HyperMesh/HyperView界面開啟異常怎么辦?
答:刪除臨時文件
|
Location on Win7 64bit machine |
Files/folders to delete/rename |
|
C:\Users\<User name> |
.Altair (folder) |
|
C:\Users\<User name>\AppData\Local |
Altair (folder) |
|
C:\Users\<User name>\AppData\Local\Temp |
.altair (folder) |
|
C:\Users\<User name>\Documents |
command.cmf hmmenu.set hmsettings.tcl hwsettings.xml hwsettings.xml.bk |
3、誤將服務器版license當成單機版license,將會導致錯誤,軟件無法啟動。
答:AltairHyperWorks許可證分為單機版和服務器版兩種,其安裝方法不同。

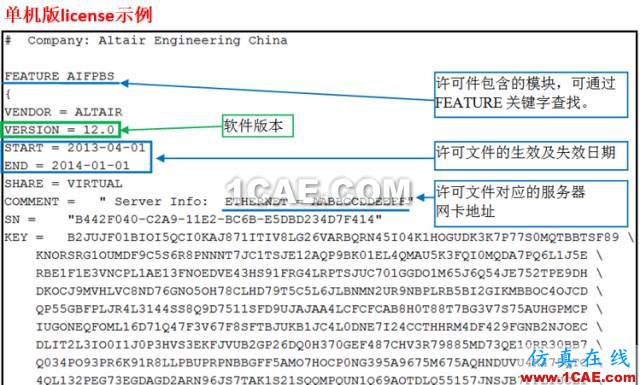

單機版許可證安裝方法:將獲取的許可證文件重命名為altair_lic.dat,復制該文件至<Install_location>\Altair\12.0\security路徑下即可。

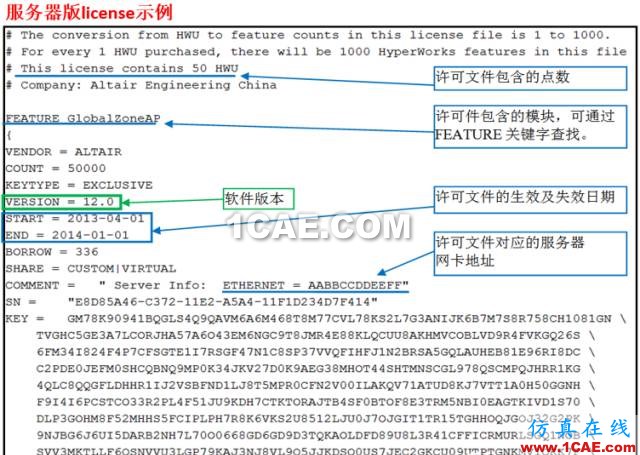

服務器版許可證安裝方法:需要在服務器端安裝License管理器,在客戶端配置環境變量指向服務器地址。

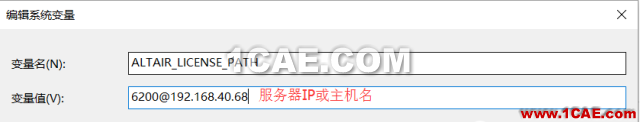

windows客戶端 計算機-屬性-高級系統設置-環境變量-系統變量-新建如下
Linux客戶端 編輯系統變量(或用戶變量)/etc/bashrc 新增
export ALTAIR_LICENSE_PATH=6200@192.168.40.68 (服務器ip或主機名)

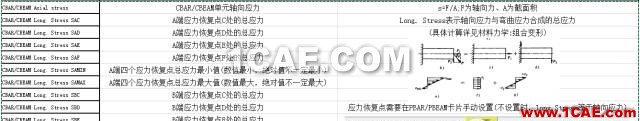

4、梁單元應力結果后處理
5、在HyperMesh中,如何提高幾何顯示精度?
6、拓撲優化后處理時,OSSmooth界面要求輸入*.grid文件,可是求解目錄下找不到,怎么辦?
答:將autobead切換成none,這個功能是用于形貌優化后處理。
7、在HyperMesh中,指定局部坐標系時,setreference和set displacement有什么區別?
答:set reference是指定位置參考坐標系,節點坐標會轉變至參考坐標系下;set displacement是指定節點自由度坐標系,一般用于約束節點的自由度,節點坐標不變。
8、在HyperMesh中,如何改變使用“byface”選擇對象時的范圍?
答:下拉菜單Preferences->mesh->feature angle,改變角度即可改變“by face”對應的范圍。
9、如何提高四面體網格質量?

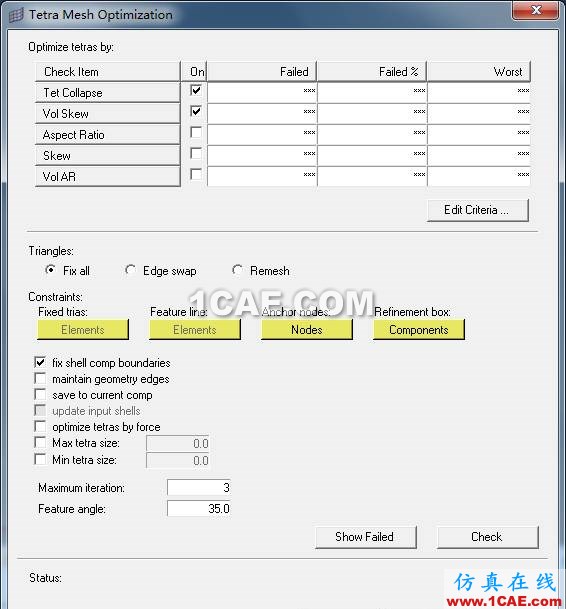

答:使用四面體網格質量優化工具:Utility->Geom/Mesh->Tetra Mesh Optimization
10、在HyperMesh中,如何加載水壓和余弦函數(軸承力)之類的載荷?
答:載荷面板中選擇equation編寫函數,必要時需要選擇一個局部坐標系
