打開HyperMesh自帶的solid_geom.hm文件,如圖1所示。
圖
1

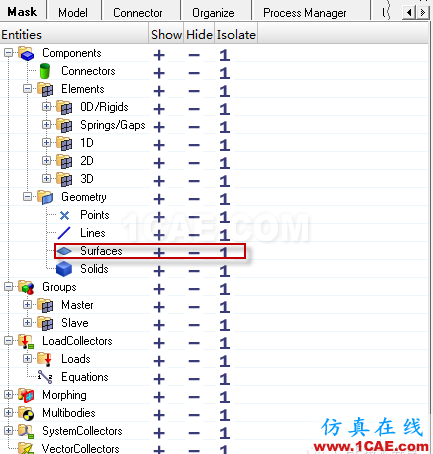

通過Mask查看是曲面模型還是實體模型,如圖2所示,隱藏surfaces后窗口的模型消失,說明是曲面模型。
圖
2

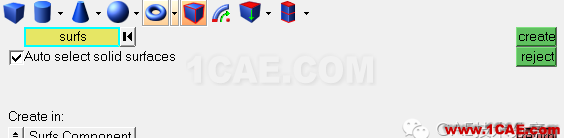

首先需要由曲面生成實體,通過Geom面板下的solid命令,如圖3所示。
圖
3

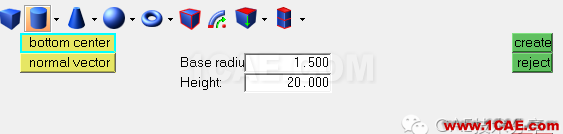

再之后創建一個圓柱體,通過Geom面板下的solid命令,如圖4所示,指定法線的時候直接選和圓心在一條軸線上的點即可。
圖
4

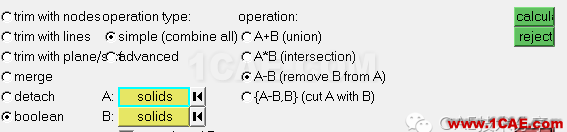

創建完圓柱體,需要進行布爾相減運算,通過Geom面板的solid edit命令完成,如圖5所示。
圖
5

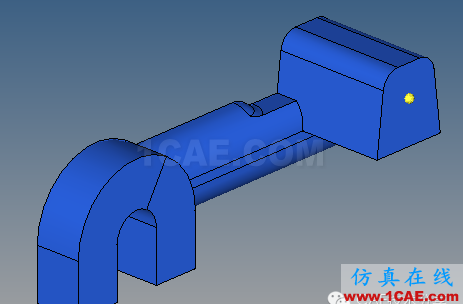

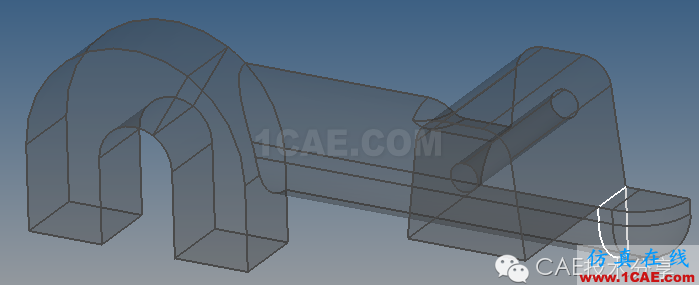

此時得到的模型如圖6所示。
圖
6

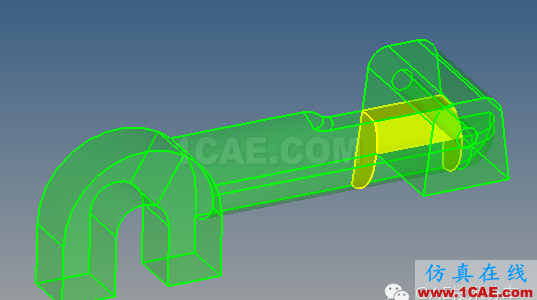

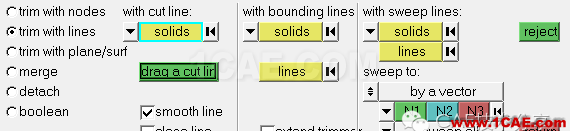

然后需要切割實體模型,首先采用solid edit下的通過線切割,并且采用邊界線,如圖7所示,選擇實體和邊界線如圖8所示,即可完成切割。
圖
7
圖
8
再介紹通過surf切割,如圖9所示。
圖
9
Solid edit面板下的trim with surf,并且通過三點指定一個面,如圖10所示,設定完即可切割。
圖
10

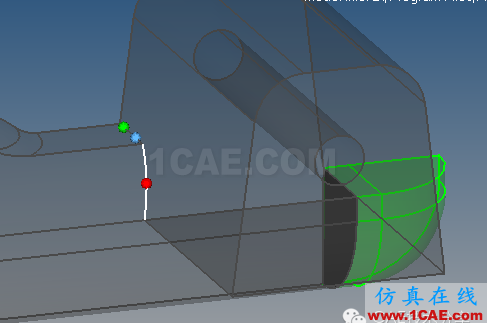

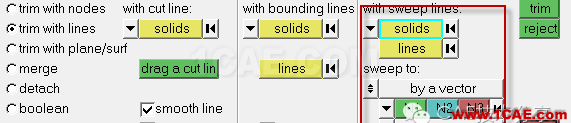

再之后,介紹通過線掃掠的方式切割,如圖11所示。
圖
11

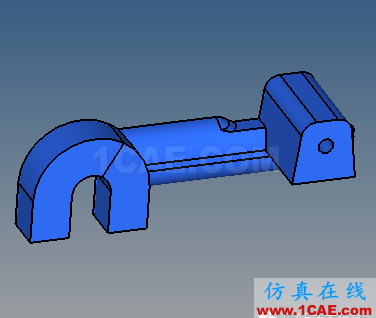

完成后如圖12所示。
圖
12

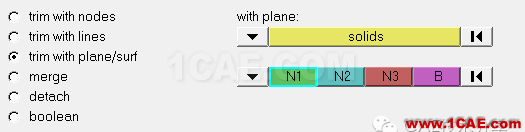

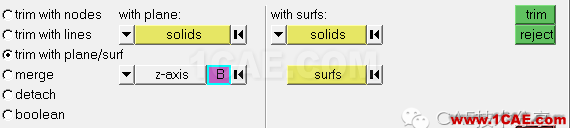

再介紹通過plane的方式進行切割,如圖13所示,用Xy平面切割體,需要指定一個基點當作Z軸。
圖
13
也可以通過創建一個surface,再通過面切割實體,創建面通過Geom面板下的surface命令,指定面的邊界線來創建曲面。用面切割的時候注意是否需要勾選下面的extend trimmer。
再介紹一種通過drag a cut line的方式進行切割,如圖14所示。
圖
14
選定實體后,直接畫一條直線,點擊鼠標中鍵即可完成切割。
另外,通過merge合并實體。
