同屬于ANSYS陣營,ICEM CFD及Tgrid無疑是FLUENT網格生成的良好選擇。同時,作為Workbench平臺的一個模塊,利用Mesh為FLUENT提供網格生成似乎也成了ANSYS的努力方向。雖然說ICEM CFD,TGRID以及Mesh都是非常優秀的網格生成工具,但是對于一些熟悉Hypermesh網格生成的人士來說,卻并非是一種理想的選擇,因為使用一款新的軟件,意味著增加新的學習成本。

FLUENT網格生成包括兩方面的內容,首先要將幾何離散成網格,其次還應該包括邊界命名。由于在FLUENT中進行網格分割命名較為麻煩,因此這部分工作最好在網格生成之前進行。

Hypermesh是Altair公司的一款非常優秀的前處理工具,利用其可以為FLUENT生成網格。下面以一個簡單的例子來描述如何使用Hypermesh為FLUENT生成網格。

1啟動Hypermesh

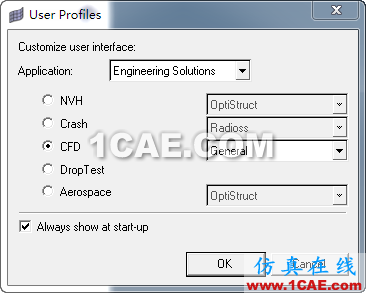

啟動Hypermesh,進行User Profiles對話框設置,選中CFD,如圖所示。(這一設置不是必須的,但是選中CFD會有一些菜單提供快捷設置)。

2導入幾何模型

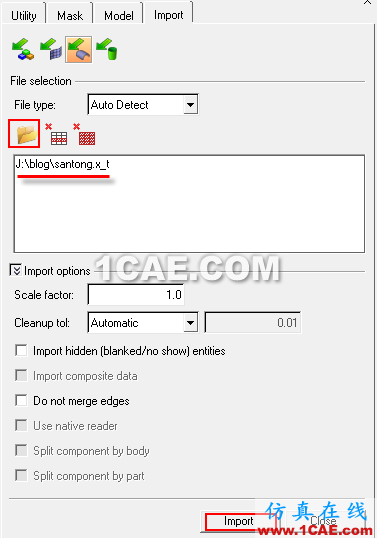

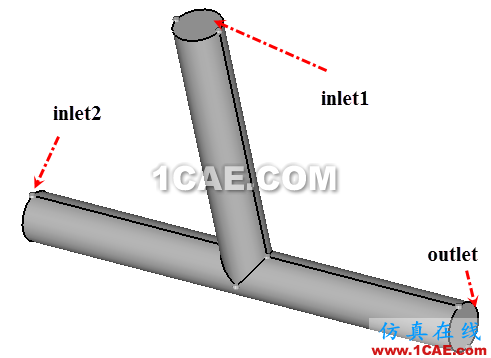

進入菜單【File】>【Import】>【Model】如下圖所示選擇幾何模型文件。點擊Import按鈕導入模型。模型包含兩個入口(inlet1及inlet2)、一個出口,其他邊界為壁面。

3創建Component

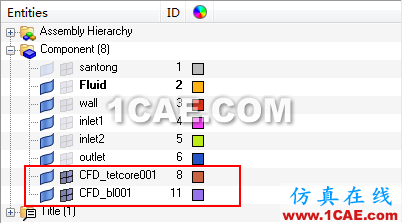

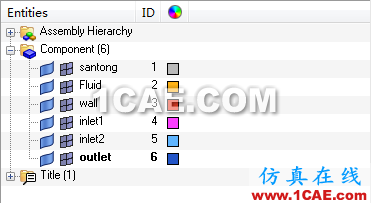

利用菜單【Mesh】>【Components】>【Create】或者在屬性菜單Component上點右鍵創建四個Component放置面網格(inlet1,inlet2,outlet,wall),創建一個Component放置體網格。創建完畢后的樹形菜單如圖所示。

4面網格劃分

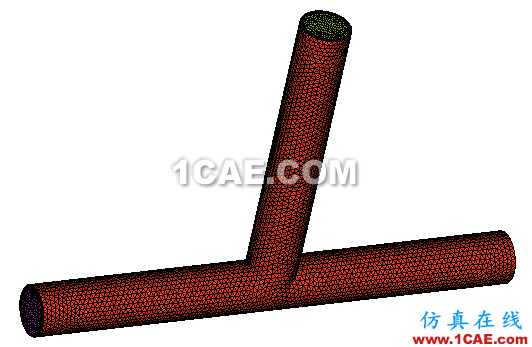

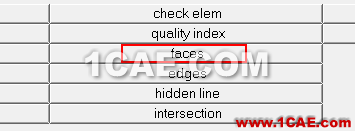

利用快捷鍵F12進行面網格劃分,注意設置相應Component為Current。劃分完畢后的網格如圖所示。(可以使用shift+F11快捷鍵移動網格至相應的component)

5體網格劃分

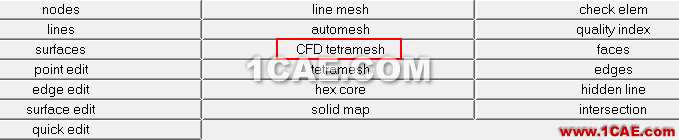

點擊全局工具面板中的工具按鈕CFD tetramesh進入CFD四面體網格劃分。

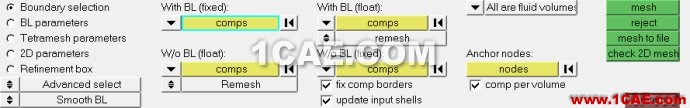

彈出如下圖所示對話框。

在With BL(fixed)點擊Comps按鈕,選擇wall

在W/o BL(float)點擊Comps按鈕,選擇inlet1,inlet2,outlet

其他參數可以保持默認。

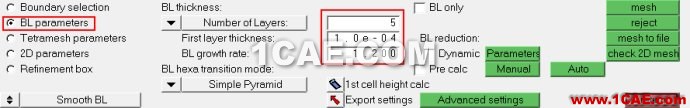

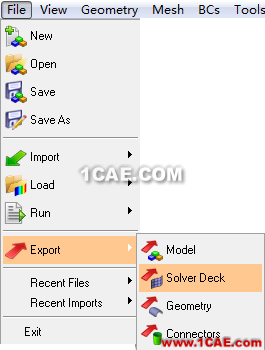

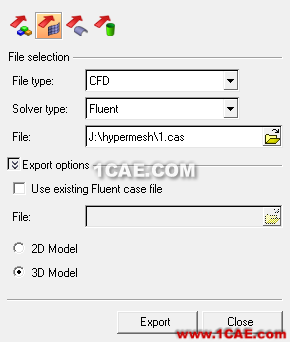

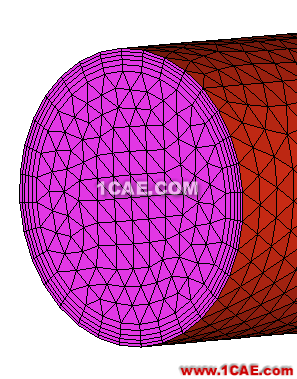

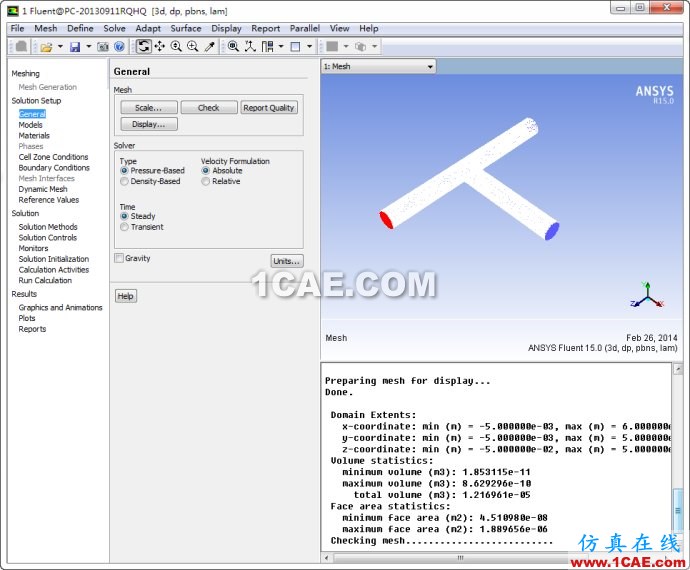

進入BL parameters設置,如下圖所示,可設置Number of layers為5,First layer thickness為1e-4,BL growth rate為1.2。(此處僅為演示,實際工作中要按實際數據填寫。邊界層數據可以上網搜索)
