HyperMesh材料賦予

2016-10-18 by:CAE仿真在線來源:互聯網

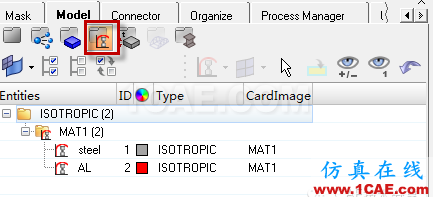

HyperMesh的材料賦予和Abaqus很相似,都是先建立材料模型,再建立界面屬性,并最終將材料屬性賦予給單元,針對圖1的單元,建立好兩種材料后分別建立兩個截面屬性。

圖1

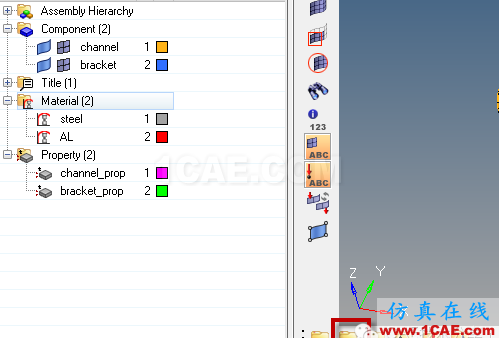

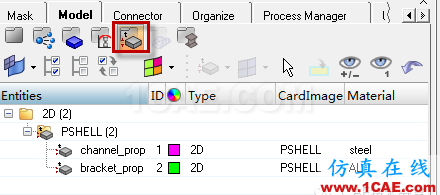

位置在圖2中。

圖2

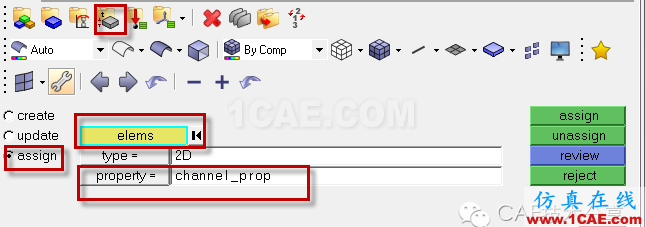

點開之后面板如圖3所示。

圖3

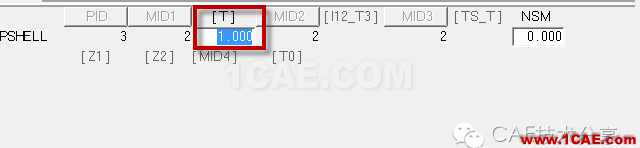

可以定義截面屬性名稱,card image對于金屬材料來說一般是PSHELL,之后點擊creat/edit,可以再?gòu)棾龅拿姘逯卸x殼單元的厚度。

圖4

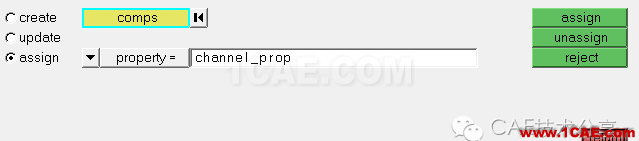

截面屬性創建完成后即可賦予給單元。賦予的時候先點擊compenent,如圖5所示。

圖5

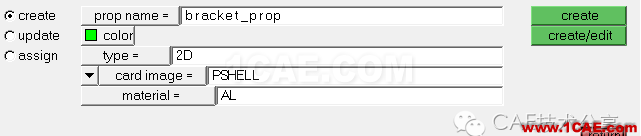

之后選擇assgin,如圖6所示吧,并且選擇材料截面屬性。

圖6

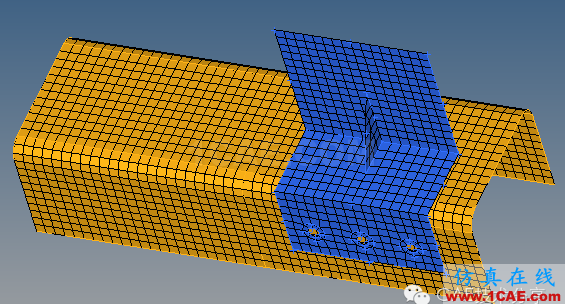

另外還需要說一個問題,如果某一個compenent單元有不同種類的材料屬性,那通過以上方法是不可能賦予的,需要采用另外一種方式,如圖7所示。

圖7

直接選擇某部分單元進行材料賦予。

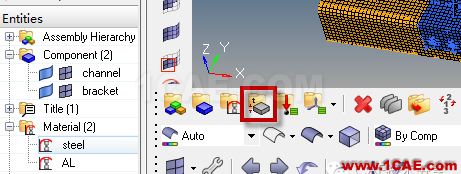

完成后需要檢查是否定義對了,有圖8和圖9兩種方式。

圖8

圖9
