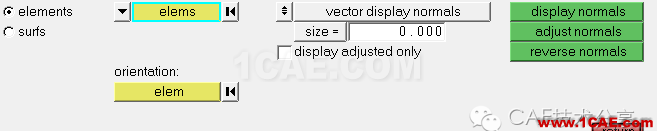

單元畫好之后,可以通過Tool面板的normals查看和修改單元的法線方向,面板如圖1所示。
圖1

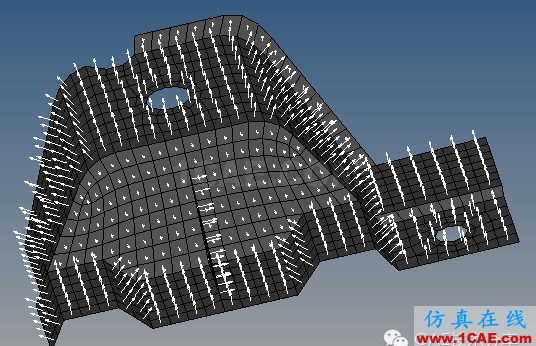

點擊Display normals顯示所有單元的法線方向,如圖2所示。
圖2
很明顯,法向方向不一致,有的朝外有的朝內,需要進行修改,修改時先在Orientation下面選擇其中一個單元作為藍本,表示法線方向以這個單元為基準。

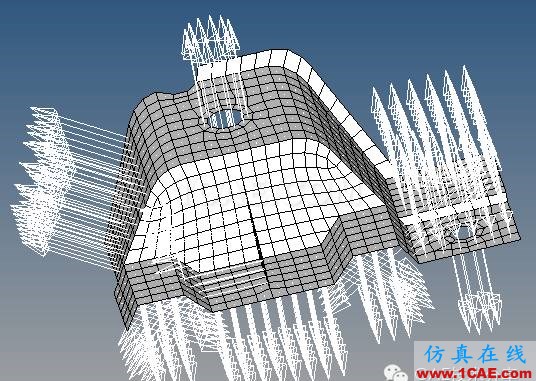

之后點擊adjust normals,結果如圖3所示。
圖3
所有的法向方向都是朝外。
