搜索【Hypermesh】快速建立螺栓連接孔
2016-10-18 by:CAE仿真在線 來源:互聯網
概述

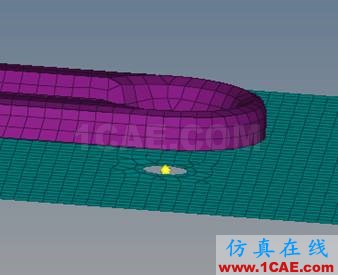

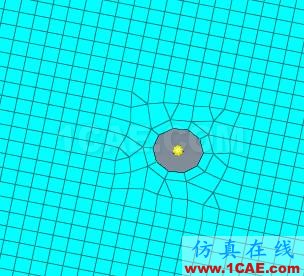

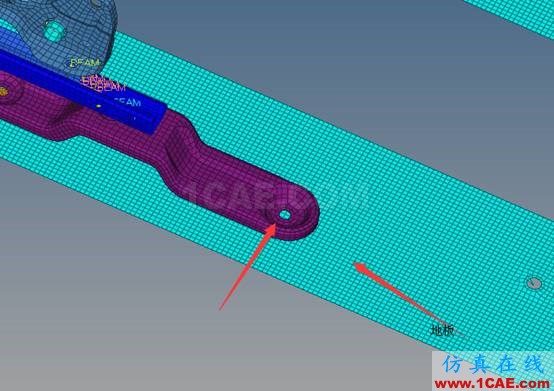

對于如下的模型,腳板和地板要用螺栓連接而地板上沒有開孔,我們?nèi)绾慰焖俚亻_(kāi)孔呢?下面就介紹一下
步驟
>

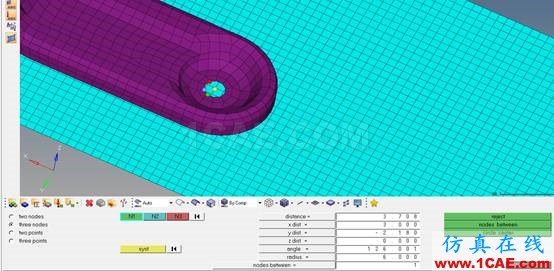

建立腳板孔中心節點——F4
>

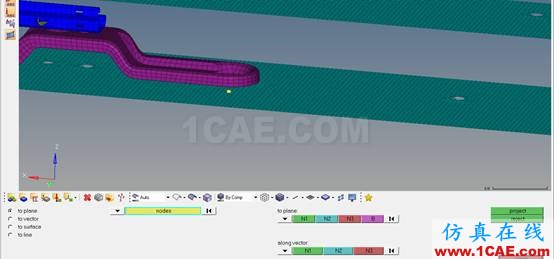

將建立的臨時節點投影到地板上——shift+F7
>

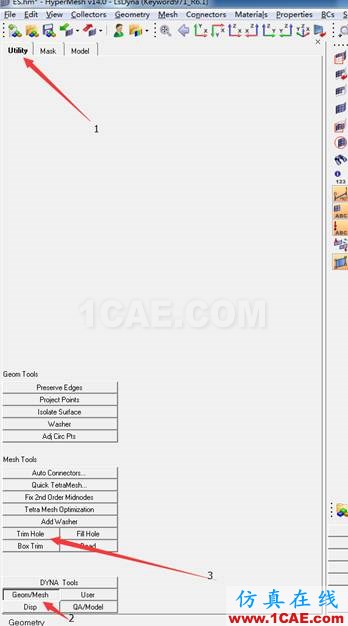

看圖說話
>

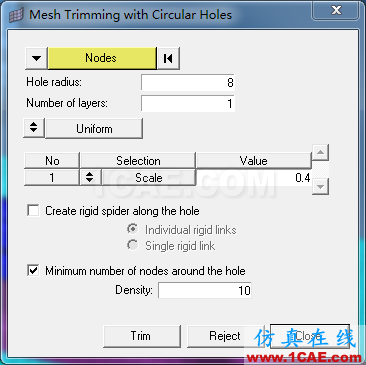

選擇創建的節點,設置孔徑,層數和孔邊節點數
>
這樣就創建完成了哇,快去建螺栓連接吧。
開放分享：優質有限元技術文章,助你自學成才
