HyperWorks二次開發基礎【2】

2016-09-27  by:CAE仿真在線  來源:互聯網

使用API編程時,Handles 必須開啟:

?  每個API都可以在對象層級中找到,API用于打開handles,handles被打開之前,不能夠被使用,可以用一個比喻來解釋這個問題,假如你想吃 冰激凌,首先你要打開冰箱找到裝有冰激凌的抽屜,打開抽屜,找到裝有冰激凌的盒子,然后打開盒子,拿出冰激凌,才能夠吃到冰箱中有不止一種冰激凌,每個人 會根據自己的喜好來選擇自己喜歡的口味,因此每個人就會決定去打開那個抽屜。為了獲得特定的APIs,用戶必須明確打開所需要的handle來獲取響應的 API。

?  一旦handle被打開,就可以自由使用,直到handle被釋放。在冰激凌的例子中,就想關閉蓋子,除非重新打開蓋子,否則用戶無法獲取盒子中的冰激凌。同樣的,Handles可以被在此打開,并且可以重復無限次,這對于handle的反復使用是重要的。

?  handle一般繼承自上層(parenthandle),并通過某種方式相關聯。所有的handle都從parents 對象獲取。

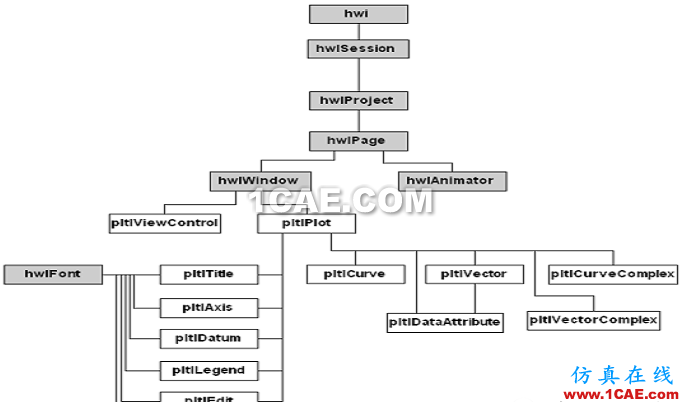

下圖顯示了HyperWorks中數據庫的層級結構:

例如:

使用hwlProject handle中AddPage API,必須首先打開project handle下面的session handle。

?  在打開每一個handle的時候需要指定handle的名字已方便后續使用。

hwi GetSessionHandle sess

*hwi 是最高層handle,連接所有API

*sess 是獲取handle后指定的名字,名稱可以隨便取,但需要

    當一次打開很多handle時,需要明確那一個handle進行后續操作,例如,希望打開一個page的handle時,而此時存在許多page,就需要指定那個page的handle希望被獲取。

           hwi GetSessionHandle sess

           sess GetProjectHandle proj

           proj GetPageHandle  p1  1

所有API具有如下格式:

Handle Method args

某些API沒有參數項,某些有很多參數,某些handle被實例化后才能被打開,否則找不到對象的handle。例如,打開一條畫圖的handle,必須添加一條曲線后才能打開plot的handle。

hwi  GetSessionHandle sess

sessGetProjectHandle proj

projGetPageHandle    p1 1

p1   GetWindowHandle  w1 1

w1   GetClientHandle  plot

plotAddCurve

plotGetCurveHandle   c1 1

對于不清楚的API的使用情況,可以參考系統幫助信息,另外可以使用API中的函數ListMethod命令查看所有命令。
