HyperWorks二次開發基礎【1】

2016-09-27 by:CAE仿真在線來源:互聯網

在HyperWorks Desktop中使用tcl/tk進行二次開發,所有命令都是面向?qū)ο蟮?命令格式如下:

{object_handle_name} {command} {commandparameter(s) }

HyperWorks中Tcl\TK命令分為四大類,用于操作HyperWorks中各項數據。

? Handle Commands

獲取與其他對象的聯系,Handle Command中含有一個Get前綴與一個Handle后綴。例如:

Tcl> hwiGetSessionHandle sess1

Tcl> sess1GetProjectHandle proj

命令的參數對一個參數為目標對象的Handle Name,同時允許其他參數的出現。

返回值為目標對象的Handle Name

? Operation Commands

執行操作或者測試

例如:

Tcl> sess1CaptureScreen "jpeg" "myimage jpg"

Tcl> post1 AddMode1

參數:Command dependent

返回值:成功0,否則返回錯誤命令

? Property Commands

使用Get- 命令查詢或者獲取目標狀態屬性,使用Set-命令修改目標狀態值。

Get Command

參數:Command dependent

返回值:狀態值

Set Command

參數:Command dependent

返回值:成功0,失敗返回出錯信息。

? List Command

返回列表值,List Command 中有一個含有Get-前綴與-List后綴的命令。

例如:

Tcl> post1GetModelList

HyperWorks中的對象擁有不同的層級,hwi對象是最高層級,其對象都是自動創建的。hwi 命令提供了與HwiSession 目標以及其他一些更高層次應用的聯系。目前HyperWorks早沒戲運行中僅支持一個session,session對象可以通過下面的命令獲取:

Tcl> hwiGetSessionHandle sess1

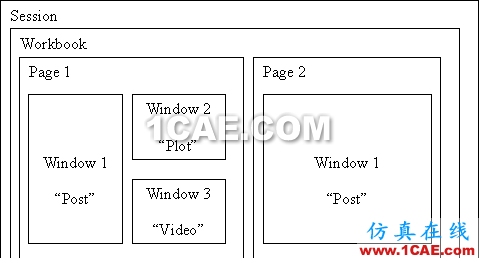

一旦獲取了session 的handle,就可以用通過此handle獲取Hyperworks數據庫中的其他數據,數據層級如下圖所示:

Wondows窗口通過下面命令獲取,并賦予可更改的client type:

Tcl> page1GetWindowHandle win1 1

Tcl> win1SetClientType "Animation"

Tcl> win1GetClientHandle post1

window 的client type在被其他程序獲取后不能后在改變,如果需要改變,需首先將client handle 釋放,更改后,然后重新獲取。

每一個HyperWorks命令對象支持下面的命令:

ListMethods	列出對象相關的所有命令
ListHandles	列出某些類型對象的所有Handle
ReleaseHandle	釋放目標的命令

頂層命令hwi命令支持如下功能命令:

ListAllHandles	列出使用的當前命令的所有handle
OpenStack	Begins automatic handle tracking.
CloseStack	Ends automatic handle tracking and releases any handles acquired during handle tracking
