搜索CATIA軟件技能推送之五為掌握小技能而歡呼
2016-09-12 by:CAE仿真在線 來源:互聯網

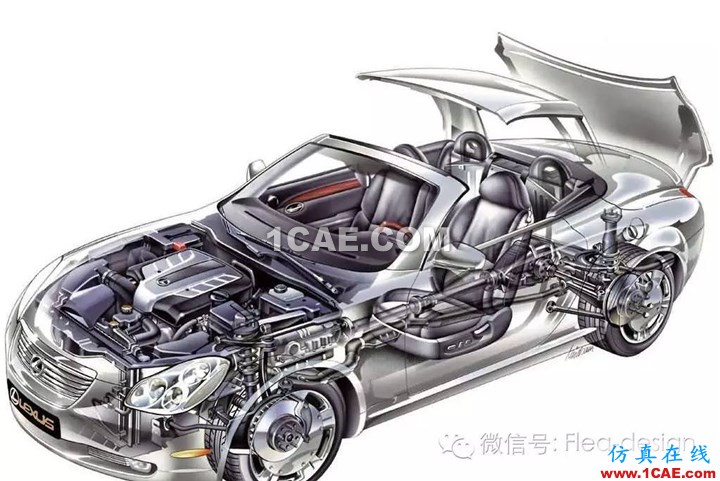

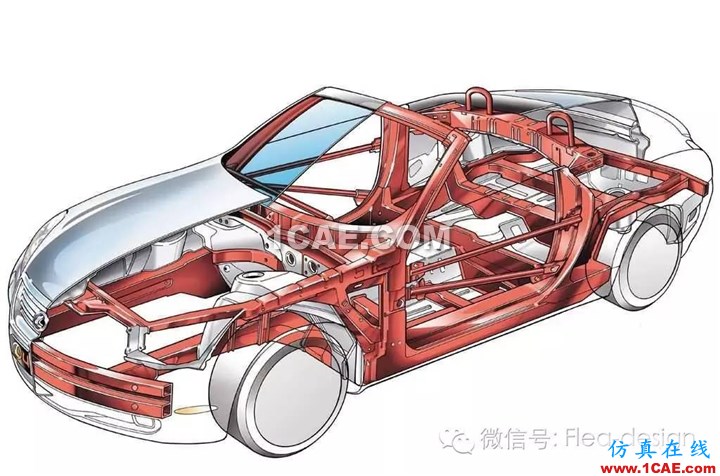

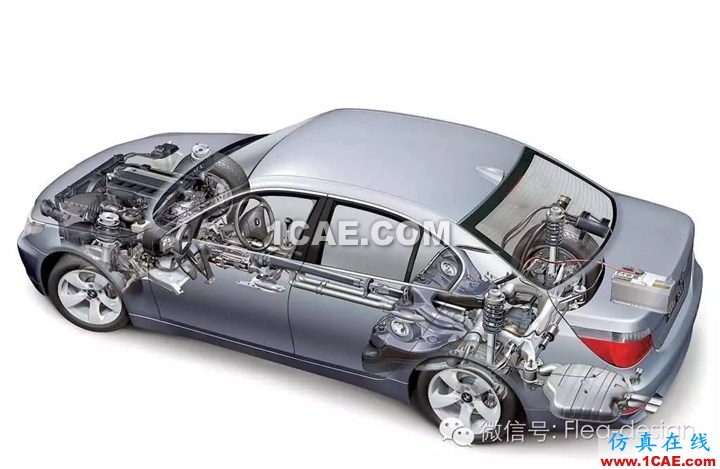

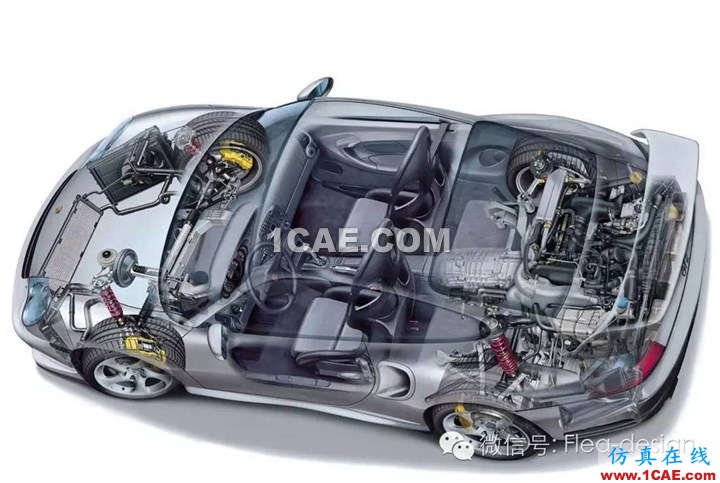

在推文開始之前,先看幾張都見過的圖片。
對,就是這種能表達內部結構的透視圖。其實這種視圖的創建方法多種多樣,在早期的時候,是美工用水粉、油彩...全憑一雙靈巧的雙手和對結構的認識來繪制的。再后來有了PS 技術,可以用電腦繪圖,但還是處于平面階段,勞動量依然巨大....再后來有了3D 渲染技術,才真正讓這一炫技平民化。今天老李就給各位教一個創建零部件透視圖的小技巧。
我們拿一個摩托車上的V2 汽油發動機模型作為案例,來創建一個表達它內部結構的透視圖。

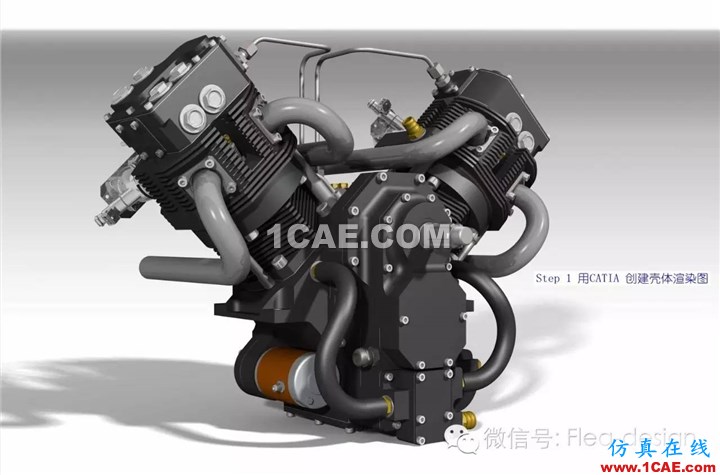

Step1創建外殼渲染圖(CATIA 的渲染操作,將做一次專門的推送),旋轉,移動模型在最合適的位置,創建一張外殼的渲染圖并保存(比如高質量的JPG)。

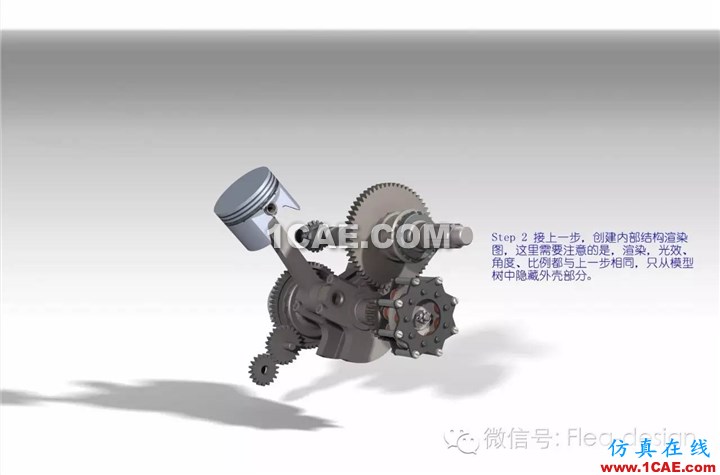

Step2 創建內部結構渲染圖,同上一步的操作,創建出內部結構的渲染圖,這里需要注意的是,模型的大小、位置,渲染的光效、背景均保持與上一步相同,唯一需要操作的就是從模型樹中隱藏模型的外殼。

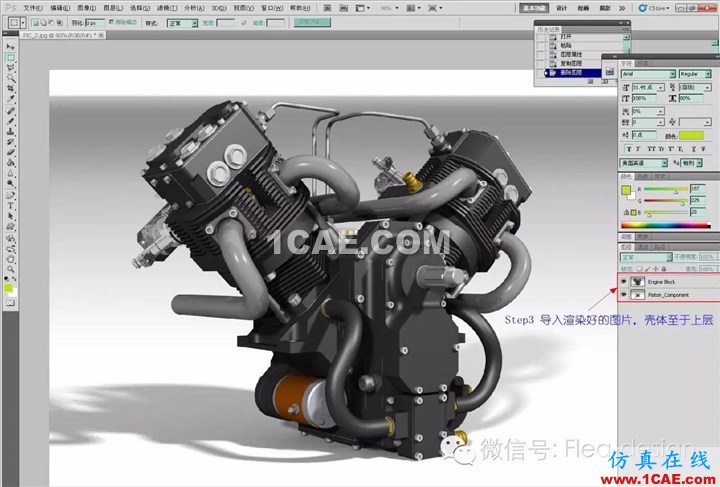

Step3 打開Photoshop,導入創建好的2張渲染圖,并將殼圖層體置于內構之上。

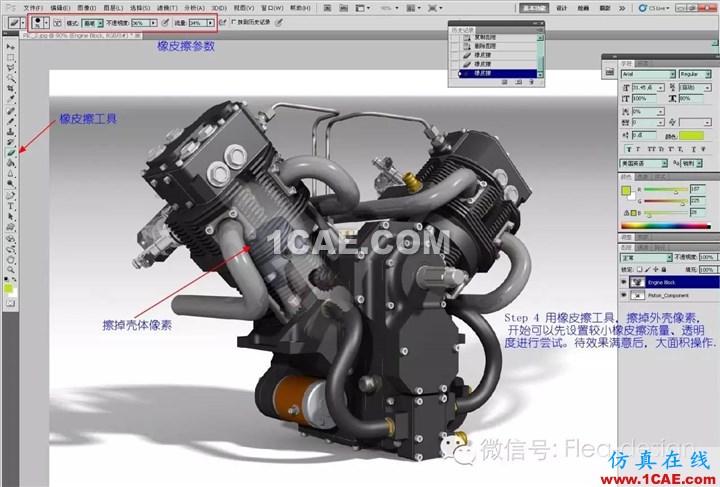

Step4 編輯殼體圖層,用PS 橡皮擦,開始可調整較小的流量以及透明度,切換到殼體圖層,在需要表達內構的地方,輕輕擦拭,并注意觀察效果。

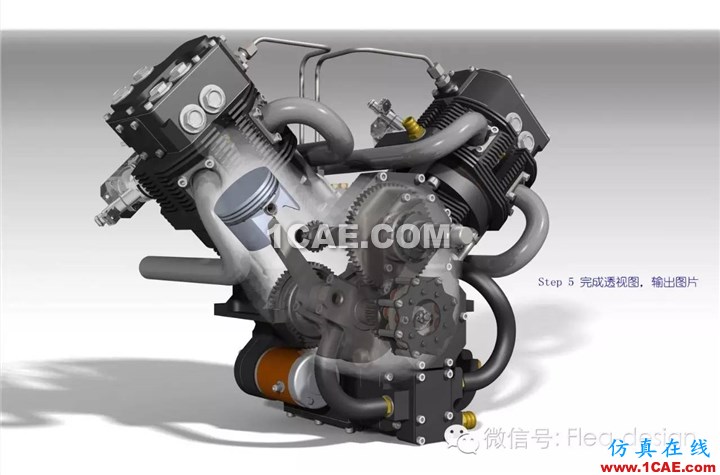

Step5 繼續編輯,接上步,在局部效果滿意之后可大面積的操作,直到完成所有表達內容,輸出圖片。
這只是一個簡單的方法,類似的操作,我們還可以將外殼渲染成線框,而內構則為實體。如所示
線框外殼

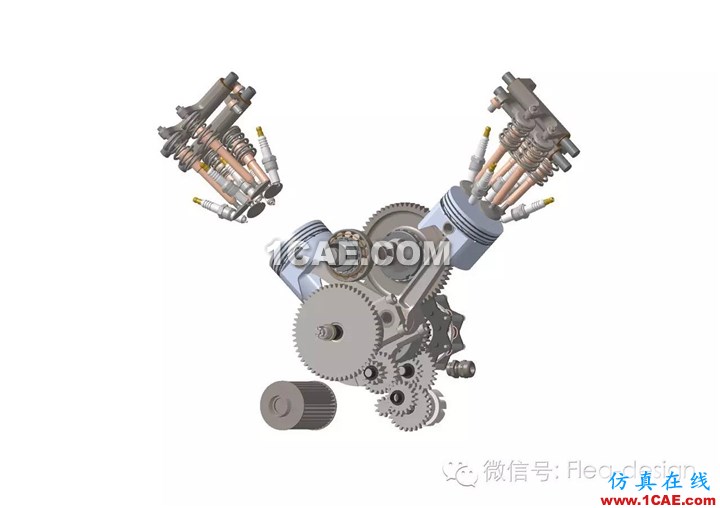

實體內構

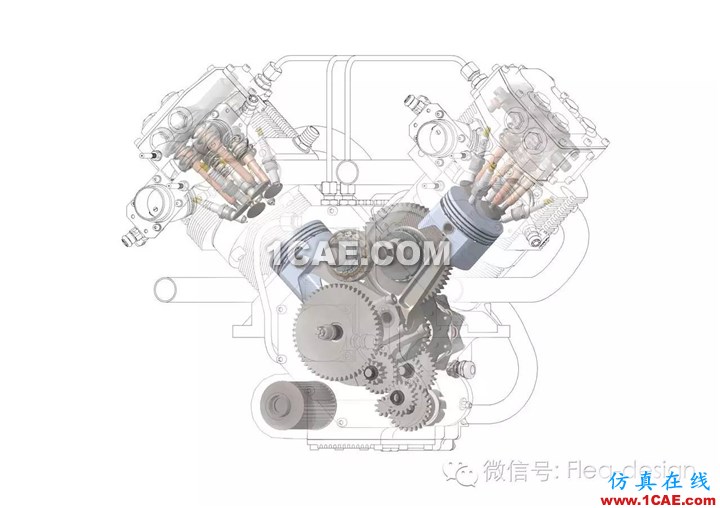

疊加結果
這一個小小的技巧會讓你的產品說明書增色不少吧?
