搜索Inventor參數化應用帶來改變
2013-05-22 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
在設計中可以很方便地設置讀取零件的質量、體積、重心等物理特性。在部件的設置中也可以不必太多考慮零件與零件間的干涉問題Inventor會自動提醒。Inventor強大的標準件庫也讓我節省了不少時間。使用Inventor裝配零件時有時候它會提示幾種不同的裝配方法這是我之前從未想到的。以往人力計算統計時總是會出一些錯誤,而這些錯誤是很難避免的,而這次Inventor自動生成的明細欄的準確度讓我感到非常自豪!Inventor節約了不少人力和時間,工廠也因此接到了一筆大單子。使用Inventor真是受益非淺!
這個故事來自于眾多使用Inventor客戶的其中一個,先簡單介紹一下公司情況。
偉海包裝機械分公司前身是創建于1969年的小三線軍工廠.至今已有二十多年包裝機械的制造歷史有豐富的制造經驗和精湛的技術水平‘重視信譽曾多次在廣州和全國獲獎。
項目背景
該公司產品主要集中在機電一體化的食品醫療包裝等機械設備領域其中滅菌機歸為食品包裝的一種.其產品特點是裝配復雜零件個數多但是零部件結構并不復雜。市場的快速發展要求企業的產品速度更快,精度更高而且要求自動化程度很高產品中還經常涉及到電纜電線的布置。傳統的平面設計對于這些難題很難解決,企業希望選擇一款簡單易學的三維軟件解決上述問題,提高設計效率。
偉海公司以往的設計都運用AutoCAD二維制圖軟件,有大量的DWG設計圖檔因此希望新的三維軟件具有比較高的兼容性。在與Autodesk公司員工交流后該公司得知Autodesk公司的三維制圖軟件Inventor具有友好的操作界面與設計師思考的設計制圖思路非常融合,同時也非常容易學習和使用,可以與DWG兼容,能借用以前的DWG資源從而又可更快速地完成三維建模。
遇到的問題及挑戰
在經過了“甩圖板“過程后偉海公司引進了二維制圖軟件.大大提高了制圖的工作效率,但是系統管理起來仍然很不方便,當圖紙傳遞到工藝部門、生產部門后,審核校對周期長繁瑣容易出錯,并且設計人員無法清晰了解圖紙傳遞的狀況。
在某項目的協作中,由于廠方的制造廠房面積有限而要在這有限的廠房中合理布局,并且保證一定量的產量這給設計工程師提出了挑戰。
偉海公司工程師蔣志浩介紹.在設計好一個滅菌機機構后由于對方企業要求的產量又反復更改了多次,從而需要多次更改產品設計。面對一次一次要出差外地對產品進行修改蔣志浩陷入了苦惱中。
解決問題的具體方法
在這種情況下,蔣志浩想到了運用了Autodesk公司Inventor軟件中的參數化函數設計。他首先繪制了一個機器俯視圖的二維草圖.并設定了滅菌機的總長(工廠廠房的客觀限定)同時根據已知的參數產量滅菌時間、瓶寬、瓶長等參數,生成其函數運算關系,這樣Inventor工具就可以自動計算對應不同大小形狀的瓶子,將其空間合理布置如圖1所示。
圖1 不同參數的函數關系
蔣志浩說,對方此項目的負責人一看到這個設計解決方案立即決定與偉海機械廠合作滅菌機的項目工程。
圖2 不同參數的函數關系
如圖2所示,蔣志浩在設計時設定了許多不同參數之間的函數關系只要改變產量、滅菌時間變化、瓶寬、瓶長的大小參數其它相關量都會產生相應變化可以說是一勞永逸。
圖3、圖4是蔣志浩設計的滅菌機的兩張最終效果圖。

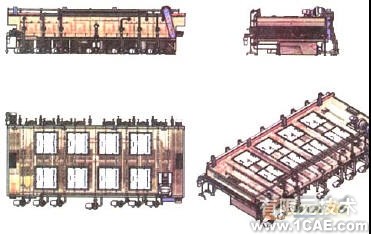

圖3 產品最終效果圖
圖3是一張彩色工程圖!nventor的渲染效果在工程圖上放射出一種別樣的古典感,讓人在清楚地看到工程圖的同時欣賞到中國水墨畫式的渲染效果,讓我們?cè)趯?duì)產品做嚴謹?shù)乃伎紩r(shí)也能得到視覺上的享受。

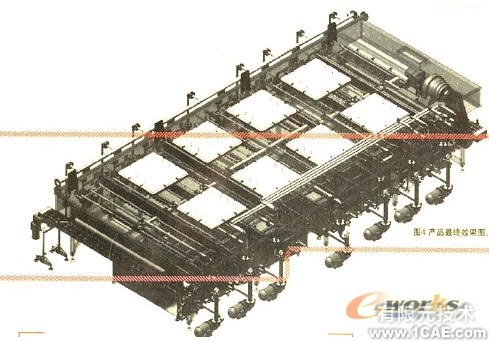

圖4 產品最終效果圖
同樣,圖4是復雜的三維表達視圖也能準確無誤地體現設計師想要表達的設計意圖讓看的人更直觀正確地了解設計師所設計的產品。
獲得收益
蔣志浩說“在設計中可以很方便地設置讀取零件的質量、體積、重心等物理特性。在部件的設置中也可以不必太多考慮零件與零件間的干涉問題Inventor會自動提醒。Inventor強大的標準件庫也讓我節省了不少時間。使用Inventor裝配零件時有時候它會提示幾種不同的裝配方法這是我之前從未想到的。以往人力計算統計時總是會出一些錯誤,而這些錯誤是很難避免的,而這次Inventor自動生成的明細欄的準確度讓我感到非常自豪!Inventor節約了不少人力和時間,工廠也因此接到了一筆大單子。使用Inventor真是受益非淺!"
