搜索UG模具設計模塊的標準件庫的開發
2013-05-18 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
宋志良 來源:e-works
關鍵字:UG Mold Wizard 標準件庫 參數化
介紹了基于UG模具設計模塊平臺開發的標準件庫的優勢,并以外嚙合漸開線直齒圓柱齒輪為例,詳細分析了基于UG模具設計模塊平臺開發的標準件庫的方法和流程?；赨G模具設計模塊的標準件庫的開發在產品開發領域具有廣泛的適應性。
1、前言
UG模具設計模塊包括Mold Wizard、Die Design、Progressive Die Wizard等,其標準件庫是一個非常開放的功能體系,利用這個平臺可以很方便地將企業的知識、標準嵌入到UG系統中,從而開發企業自身的標準件庫。UG標準件庫開發的方法有很多,如:UG/ OPEN API、GRIP、KF、Part Family等, 但運用UG模具設計模塊平臺開發的標準件庫具有獨特的優勢:開發的方法簡單實用;標準件庫數據管理系統是開放的,企業可以不斷的更新;標準零件調用快速、準確、方便;可以開發具有復雜裝配結構的標準零件或系列零件等。
2、UG標準件庫的開發流程
UG的三個模具設計模塊都有各自的標準件庫,利用這三個模具設計模塊的標準件庫功能,來開發應用于UG全局的標準件庫的方法與流程是相同的。因此本文僅以Mold Wizard模塊進行介紹,其開發流程如下:(1)注冊企業的UG標準件開發項目到標準件庫中;(2)在注冊電子表格文件中注冊標準件;(3)利用UG的參數化建模功能建立標準件的模板部件;(4)制作標準件bitmap位圖文件;(5)建立標準件的數據庫;(6)應用驗證并調試標準件。
3、標準件庫開發實例:齒輪庫的開發
下面以外嚙合漸開線直齒圓柱齒輪開發為例進行具體介紹。
3.1 注冊企業的UG標準件開發項目到標準件庫中
在...\UGS\NX 4.0\MOLDWIZARD\standard\metric\目錄下,建立標準件注冊的文本文件moldwizard_catalog.txt、標準件注冊電子表格文件gear_reg_mm.xls和3個文件夾:標準件的模板文件夾model(包含gear.exp和gear.prt文件)、標準件的位圖文件夾bitmap(包含gear.bmp文件)、標準件的數據庫電子表格文件夾data(包含gear.xls文件)。
標準件注冊的文本文件moldwizard_catalog.txt是用于將企業或標準件供應商的標準件項目目錄,注冊到UG模具設計模塊的標準件庫中。其內容如圖1所示。
圖 1:標準件注冊的文本文件
3.2 在注冊電子表格文件中注冊標準件
標準件注冊電子表格文件gear_reg_mm.xls,其實質是標準件的登記文件,用于注冊和管理標準件所處的分類別、標準件的數據庫電子表格文件的路徑及文件名、UG模板部件文件的路徑及文件名。其內容如圖2所示。
圖 2:標準件注冊電子表格文件
3.3 利用UG的參數化建模功能建立標準件的模板部件
在UG標準件庫的開發過程中,最重要的環節是建立參數化的標準件UG模板部件。標準件的UG模板部件是利用UG的參數化建模功能,建立標準件的模板。調用標準件的過程,實質是克隆UG模板部件,并由標準件數據庫電子表格文件的參數來更新UG模板部件的參數,實現控制零件的幾何形狀和尺寸變更。
3.3.1 建立UG模板部件的主控參數文件

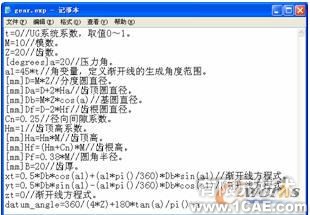

在...\UGS\NX 4.0\MOLDWIZARD\standard\metric\gear\model\目錄下,建立gear.exp文件,其內容如圖3所示。
圖 3:模板部件的主控參數文件
3.3.2 建立模板部件文件

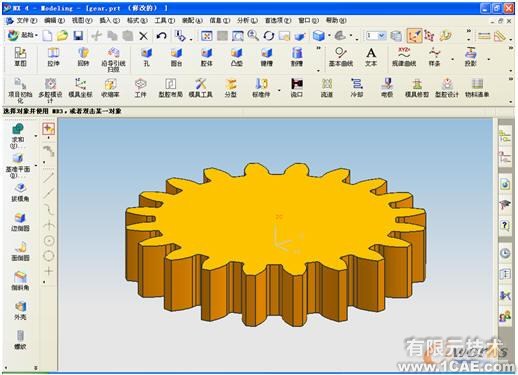

在...\UGS\NX 4.0\MOLDWIZARD\standard\metric\gear\model\目錄下,建立gear.prt文件,其效果圖如圖4所示。
圖 4:齒輪模板部件
采用參數化草圖技術建立UG模板部件文件應注意以下原則:
(1)在建立標準件的UG模板部件時,應考慮定位原點和方位,為調用標準件時提供簡捷、快速、高效的定位方法。一般先建立絕對基準坐標系或位于絕對坐標原點的固定基準面和固定基準軸,然后建立與絕對坐標系或固定基準面成一定關系的相關基準面,并以此相關基準面作為草圖的放置面。
(2)在建立標準件的UG模板部件時,要簡潔、明了、合理地規劃表達式和主控參數,盡可能符合企業標準,應盡量減少特征數,特征間尺寸用關系表達式表示。將特征參數分為主參數和次要參數,用主參數去控制和約束次要參數。
(3)在建立標準件的UG模板部件時,要合理地規劃標準件的草圖結構,能夠完整的表達該標準件的設計意圖;要合理地繪制草圖,建立充分的約束條件。
(4)在建立標準件的UG模板部件時,要建立標準件的引用集,調出時僅顯示特征實體。
(5)對于一個由幾個標準零件裝配在一起而組成的標準部件,要建立參數關系或關聯關系,要注意建立標準部件內各個標準零件之間的參數值傳遞,即建立各個標準零件之間的尺寸鏈接關系,并用一個主要的標準零件去控制和約束其它的次要標準零件。
3.4 制作標準件bitmap位圖文件
制作標準件的bitmap位圖文件,用于在標準件管理器中顯示標準件的幾何形狀和主控參數名稱等信息,以便用戶調用時依據圖形選擇或設置合理的參數值。
由標準件UG模板部件,選擇【文件】【導出】【BMP】導出位圖文件,再添加主控參數制作完成gear.bmp文件(位圖像素為400×200),如圖5所示,并放在...\UGS\NX 4.0\MOLDWIZARD\standard\metric\gear\bitmap\目錄下。
圖 5:齒輪的位圖文件
3.5 建立標準件的數據庫
標準件的數據庫電子表格文件,是標準件的UG模板部件的數據(主控參數和屬性)的寄存文件,用于管理標準件的UG模板部件的數據,這些數據會隨著標準件的調用而被更新到新生成的標準件的UG部件中。

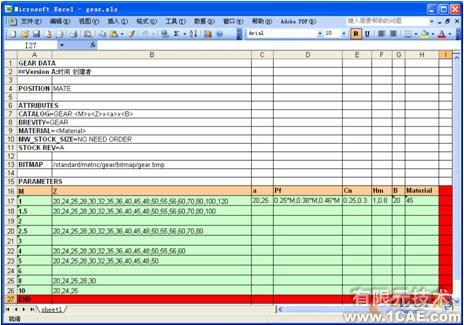

由于UG對標準件數據庫電子表格文件有嚴格的數據內容和格式規則定義,經過了宏處理,因此用戶不能將自己建立的Excel電子表格文件,作為標準件數據庫電子表格文件,否則標準件管理器不能讀取該文件的數據,只能復制并使用模板文件standard_template.xls,來建立自己的標準件數據庫gear.xls,并放在...\UGS\NX 4.0\MOLDWIZARD\standard\metric \gear\data\目錄下。齒輪的標準件數據庫文件內容如圖6所示。
圖 6:齒輪的標準件數據庫文件
3.6 應用驗證并調試標準件
驗證與調試標準件的相關參數及屬性設置是標準件開發過程中必不可少的環節。通過驗證,尋找問題并及時發現問題,對問題進行修正,確保以后標準件使用萬無一失。
啟用標準件管理器,如圖7所示。選擇相應的參數,點擊【確定】,則實現標準件的建立。
圖 7:標準件管理器界面
4、結論
基于UG模具設計模塊的標準件庫的開發,綜合應用了表驅動參數化的UG模板部件技術和克隆技術,并通過UG模具設計模塊的標準件管理器來應用。這種標準件庫開發的方法簡單,不需要編程,不涉及復雜的數據庫技術,很適合產品設計和開發人員,在產品開發領域具有廣泛的適應性。
