隨著我們企業的做強做大相應產品的設計周期和新產品的研發周期也隨之縮短,這就要求我們?cè)谠O(shè)計的任何階段都要考慮工作的最大效率。在應用SolidEdge軟件進行產品設計時因?yàn)闆]有我們企業的通用零件3D庫,這樣設計員在設計時需要重新設計企業通用零件從而帶來了大量的重復性工作大大的降低了工作效率。為此我們需要在SolidEdge軟件上進行開發建立我們的企業通用零件庫。本文主要介紹應用VB進行二次開發的過程。
SolidEdge是EDS公司推出的普及型主流CAD系統,是EDS PLM系統的一個分支具有極佳的可展性和很強的易用性。軟件本身還為用戶提供了采用標準的Windows"對象鏈接與嵌入"技術和"部件對象模式"技術的應用程序接口。這樣運用ActiveX Automation技術的開發工具就可以對SolidEdge進行二次開發來達到客戶化需求的目的。
一、ActiveX技術和VisualBasic在SolidEdge中的應用
1、ActiveX技術簡介
COM是M$1993年做為通信機制引入的,是OLE2.0的基礎。之前的OLE1.0是簡單的多進程間通信方法也不是基于COM的,更早還有一種DDE技術那是更簡單的通信機制了。為了使對象可以重用,M$在OLE技術的基礎上搞出了Automation對象。該技術使得軟件包可以將對象導出,供其它程序或腳本使用。
在這里SolidEdge可以理解成為一個服務程序,開發出來的程序可以稱為"客戶程序"。也就是說客戶程序在服務程序的基礎上進行二次開發的,客戶程序是調用驅動Solidedge完成的,這樣的話用戶不需要非常全面的掌握SolidEdge。
2、對象的導出
利用VB或VC++等工具對SolidEdge進行開發時都要導出ActiveX對象,都要有一個名為Application的頂級對象,該對象在程序啟動時作為Active對象而初始化。Application對象代表應用程序,它給ActiveX客戶提供了綁定、瀏覽程序所導出的對象的方法。應用程序?qū)С龅钠渌鼘?duì)象都是Application對象的下級,它是對象繼承樹的根。
應用程序?qū)С鰧?duì)象的方式:
使用RegisterActiveObject()注冊Application對象,將把該對象加入ROT。這樣ActiveX客戶就可以獲取一個實例而不用重新創建一個。VB提供了GetObject語句訪問已經存在的對象。
3、獲取活動對象
在面向?qū)ο箝_發時對象的獲取是非常關鍵的,其實開發的過程就是對獲取的對象進行各種處理的過程。當我們獲取對象時還要知道這個對象是不是我們需要的,針對不同的開發工具查看對象的命令也不一樣但是道理是一樣的我們只要掌握了方法其它的就觸類旁通了。
自動化提供了多種手段以標記、獲取對象或應用程序的活動實例。以下是常用的幾個命令:
(1)RegisterActiveObject,在應用程序啟動時注冊活動對象。
(2)RevokeActiveObject,在應用程序退出時停止活動對象。
(3)GetActiveObject,取得活動對象實例。
4、關閉活動對象
我們獲取對象對他進行各種處理之后,還要在合適的時機對其進行關閉。關閉對象是有很多技巧的并不是我們?nèi)魏螘r(shí)候都可以關閉,結合不同的環境針對處理的過程關閉對象的時機都是相對的。這些方法需要我們?cè)谌蘸蟮拈_發工作中不斷總結。
關閉對象通用的三種方式:
(1) 如果對象所在的應用程序可視,僅當響應用戶明確的退出命令(如File|Exit)或ActiveX客戶的等價命令時關閉。
(2) 當對象所在的應用程序不可視,當最后一個外部引用消失時關閉。
(3) 如果對象所在的應用程序可視并正被客戶控制,則在收到退出命令時應當變成不可視,這樣對象仍然可用,直到所有外部引用消失才退出。
對象的導出、獲取活動對象、關閉活動對象這里只是簡單的介紹一下,這些方法的具體應用需要在不同的環境和工程中結合實際的需求得以實現。
5、怎樣調用SolidEdge程序
利用VB來進行二次開發時必須對SolidEdge提供的應用對象(Application)實現通訊。

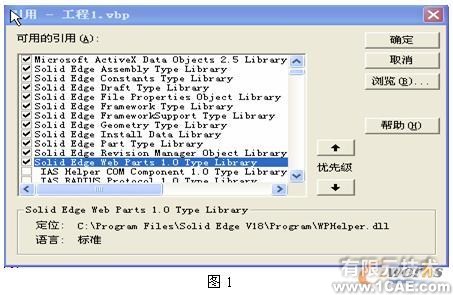

應用對象是唯一一個允許VB程序直接訪問的對象,它位于層次結構樹的頂部,通過該對象才能訪問其下級的其它對象。我們必須在VB的開發環境中引用SolidEdge的有關類型庫。這些庫包括:Assembly.tlb(裝配類型庫)、constant.tlb(常數類型庫)、Drdt.tlb(制圖類型庫)、propauto.dll(文件屬性對象庫)、framewrk..rlb(框架結構類型庫)、geometry.tlb(幾何類型庫)、part.tlb(零件和鈑金類型庫)等等。怎樣引用這些類庫呢?在VB的環境中,通過"工程"菜單中的"引用"命令,將所要用的庫選中即可調用(如圖1所示)。
二、Solidedge的對象層次結構

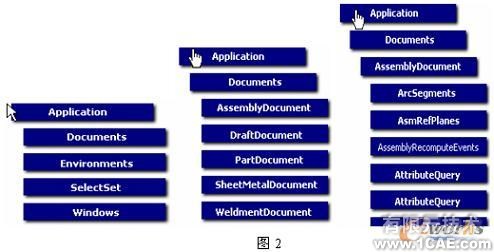

在SolidEdge中對象之間就像一個組織結構似的是有層次結構相互聯系的。它的結構形式是自上而下的樹狀結構,最上層即根節點對象就是一個應用(Application)。詳細的結構從SolidEdge提供的幫助文件中可以查到(如圖2所示)。

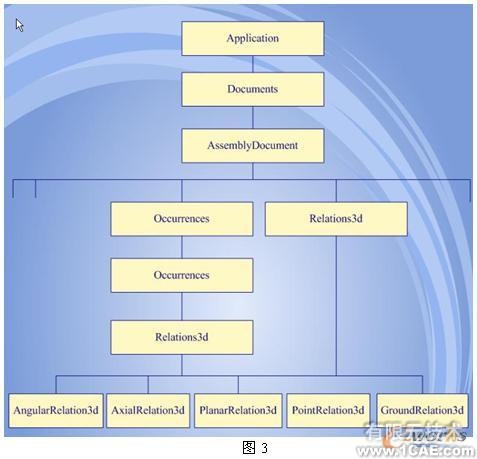

在SolidEdge中擁有四種工作環境分別是:Part(零件)、Assembly(裝配)、SheetMeta(鈑金)、Drdt(工程圖)。這里的零件和鈑金公用一個對象層次結構,而裝配和工程圖各自獨立擁有層次結構。圖3是我根據圖2生成的簡單的裝配層(Assembly)結構組織圖。Application指的是Solidedge應用程序,Doucments指的是一個對象集合,類似一個數組似的存放著前面的四個環境。要訪問其中的一個環境必須得到Doucments對象才能訪問。AssemblyDocument就是進入到了裝配環境。根據這樣的層次關系就可以找到需要編輯的變量所在的類,然后應用語句獲得對應的類做屬性定義或者屬性編輯。圖3兩邊省略掉的是其它的層次關系不做一一介紹了。
對于程序開發者一定要會利用這個樹狀結構圖,通過它找到相關的屬性是很好的捷徑否則開發工作很難展開。如果對某些節點不是很清楚可以通過程序?qū)⑵湔归_看看這個類或者是屬性值到底是怎樣的。只有確定好對象才能對其展開工作。
三、結合數據庫實現零件的參量化設計
1、建立一個零件的參量化模型

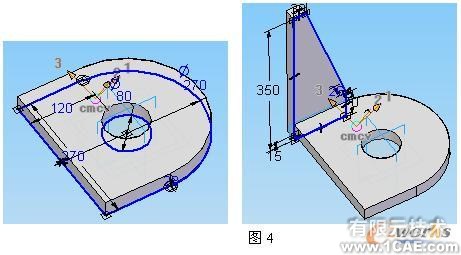

創建一個"帶筋板孔形吊耳"如圖4所示。中間的孔徑是D=80mm、半圓底座的半徑是R=135mm、空的中心到底邊的距離C=120、兩個板厚的拉伸距離分別為S1=28mm、S2=26mm。
2、在變量表里添加變量

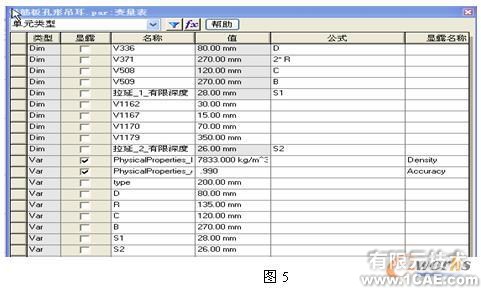

如圖5所示,在對應的變量表里設定對應的變量及公式。在確定參量化模型時需要企業的資深專家參與設計,譬如零件的關鍵變量的定義以及參量的取值范圍或取值方式的確定都需要專家的討論和確認,以免對日后的設計造成錯誤。在討論的過程中一定要確認變量的變化范圍和方式這直接關系到整個零件的參量化設計的正確與否。
3、設計數據庫

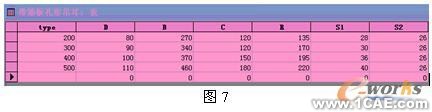

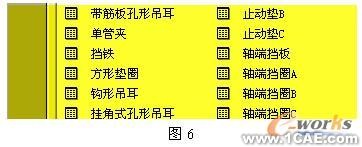

在這里我們用Microsoft Access數據庫。新建一個數據庫數據庫的名字為"data_Tree",然后建幾個表,其中的一個表的名字為"帶筋板孔形吊耳"(圖6),其中表里有7個關鍵字分別為:type、D、B、C、R、S1、S2(如圖7所示)。其它的表可以仿照以上方法編輯。
數據庫是通過數據庫控件和程序關聯的,當程序觸發了事件就會調用數據庫里的參數來驅動SolidEdge的參量化模型。在驅動參量化的時候可以通過表的形式來完成但是這樣有局限性因?yàn)檫@些參數都是事先指定的不能實現隨機任意性。當我們要實現任意輸入時還要考慮參數的取值范圍,因?yàn)閰?shù)的值超過范圍就不符合設計的要求。那如何實現任意輸入呢?其實很簡單我們首先要獲取對象然后找到對象里對應的參量屬性值,然后將其與界面窗口程序?qū)?yīng)實現驅動即可。
4、創建工程編寫代碼
(1)界面及事件觸發過程

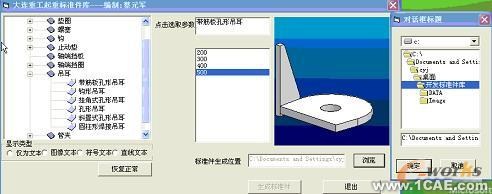

界面的設計主要是考慮設計員在應用時的方便與否,我做了兩個方案分別是下拉式和節點式如圖8所示,經過討論采用了節點式界面。在界面設計時主要用了7個控件分別是:TreeView、TextBox、ListBox、SEPreview、CommandButton、DirlistBox、Adodc這7個控件貫通了整個程序。
整個事件的觸發過程是:當點擊TreeView的節點時先判斷該節點是否是葉節點如果不是葉節點則不激活TextBox反之激活TextBox并且將葉節點的屬性值傳給TextBox顯示名稱,點擊TextBox激活ListBox將數據庫里對應的表里的type的屬性值全部傳給ListBox并且將其顯示,點擊ListBox顯示的值相對應的參量化動作會在后臺進行并且將生成的模型顯示在SEPreview上,點擊標準件生成位置的瀏覽按鈕彈出對話框在DirlistBox里選擇存盤位置最后點擊確定生成參量化模型。
圖8--下拉式
圖8--節點式
(2)編碼過程
在開發的過程中可能存在未定義的關鍵字我們需要對其進行檢查:
Option Explicit
同時還要定義一些數據庫聯接等例如:
Dim myCN As New ADODB.Connection
Dim myRS As New ADODB.Recordset
在NodeClick事件里要清空list選項List1.Clear,判斷節點是否有節點有則不激活代碼如下所示:
If Node.Children Then
Text1.Enabled = False
Else
Text1.Enabled = True
Text1.Text = Node.Text
End If

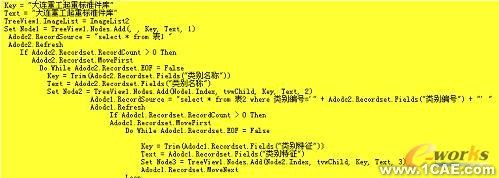

在Tree_change事件里將數據庫里的數據調出形成樹狀結構,設置表的路徑將其傳遞給數據庫控件"Adodc"。
Adodc2.RecordSource = "select * from 表1 "
Adodc1.RecordSource = "select * from 表2 where 類別編="+Adodc2.Recordset.Fields("類別編號") + " "
激活了Text之后首先得清空選項,否則每次都會列出前一次的選項然后打開數據庫的表如下所示:
TableName = Text1.Text
myRS.Open TableName, myCN, adOpenStatic, adLockReadOnly, -1
同時在listbox中加入所有的type字段中的內容,如下所示:
myRS.MoveFirst
Do Until myRS.EOF
List1.AddItem myRS("type").Value
myRS.MoveNext
Loop
myRS.MoveFirst
還要關閉myRS否則會導致組合框無法重新選取。
在參量化建模時有零件和鈑金件兩種,這樣在程序里需要加以判斷并且在SEPreview中顯示如下所示:
If TableName = "止動墊A" Or TableName = "止動墊B" Or TableName = "止動墊C" Then
SEPreview1.FileName = App.Path & "\DATA\" & TableName & ".psm"
Else
SEPreview1.FileName = App.Path & "\DATA\" & TableName & ".par"

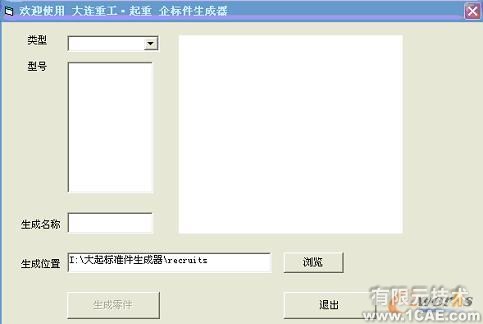

編碼完成之后的結果如圖9所示:
圖9
四、結論
在應用開發工具進行SolidEdge開發時最關鍵的是要非常了解SolidEdge的樹狀結構要準確的找到開發點。開發點就像一把鑰匙只有正確的找到鑰匙才能打開所需要開發的特征。在SolidEdge的幫助文檔里有很詳細的介紹對開發人員有很大的幫助。我們要善于總結,在看文檔的時候?qū)⑵浞彪s的文檔按類歸納結合實際工作將其應用到開發工作中,開始可能是一頭霧水但是當其總結出它的規律之后你就會得心應手。
