三維鈑金模型的加工特征識別

2013-05-23 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

二維圖紙能夠清楚地表示出鈑金零件的邊界、輪廓等,但是對于鈑金零件的折彎特征,二維視圖只能反映出折彎線而不能反映折彎的角度,通常必須根據多個視圖進行表示.隨著三維 CAD的廣泛應用,鈑金零件以三維零件模型形式進行后續的加工或分析等應用已是趨勢,其中關鍵技術是如何識別鈑金模型的可加工特征.在三維零件模型可銑削加工特征的識別與提取研究和商業應用中已有大量的報道.如美國TEKSOFT公司的CAMWorks軟件,采用自動識別技術(Automatic feature recognition,IFR)和交互特征識別技術(Interactive feature recognition,IFR),可以從已知的實體模型中識別出面向不同應用領域的特征模型,包括設計特征、加工特征和分析特征等,其中的加工特征包括孔、槽、臺階倒角和過渡等幾類二維半加工特征.AFR和FIR能夠快捷、智能化的識別和提取零件幾何特征,為實現CAD/CAPP/CAM的有效集成提供了智能轉換接口,但針對鈑金零件的切割加工和折彎加工的研究卻幾乎是空白。

鈑金三維零件模型中隱含鈑金加工的完整信息,直接基于鈑金三維零件模型進行加工成本估算,可以獲取更為準確的數據,同時適應市場的快速響應要求,這是對鈑金三維模型特征分析的另一重要應用.特征識別的方法從整體上可以分為基于邊界匹配的特征識別和基于體分解的特征識別兩大類.基于邊界匹配的特征識別方法是基于零件的邊界表示,通過邊界匹配識別出零件所包含的特征,是研究比較多的一類特征識別方法,它提供特征的面表示。

本文研究了鈑金加工特征的識別與提取的方法,為鈑金模型的后續深入應用提供參考.

    1 鈑金零件的加工特征及其分類

    就一般而言,機械零件的主要特征分類應包括幾何形狀特征、精度特征、技術特征、材料特征和管理特征.這種分類方法能比較完善地描述出零件的信息.鈑金零件與一般的機械零件相比,是由金屬板料經沖壓、折彎加工制造而成,一般視為厚度均勻,且沒有內體素.由于鈑金零件主要用于產品部件的外覆蓋件,相應地這類零件只是在裝配的配合部分有較嚴格的公差要求,而且對材料也不要求作特別的技術處理(熱處理等),所以確定其特征時可將精度及技術特征視為不變。

    1.1 幾何形狀特征

如果將鈑金零件抽象為零厚度的話,則鈑金零件的形狀就可看成為一些有界表面的集合.這些表面包括一般平面、連接面、成形面等,所以鈑金零件的主要幾何形狀特征就是面特征(不考慮自由曲面).它描述鈑金零件的各個面板的外輪廓,而平面與平面之間的連接特征(如折彎面、焊接面)確定了平面特征之間的關系及連接方式,這是由加工方式所決定的.零件的平面特征中有各種內輪廓特征(孔、矩形槽、長圓槽等)、缺口特征(矩形缺口、不規則缺口等)和沖壓特征(球形沖壓、垂直沖壓等),這些特征形狀、加工方法都有所不同,從屬于平面特征.另外在鈑金零件中常常存在多個相同的內輪廓特征,并按照一定的規則分布在板面上,如直線均布和圓周均布。

    1.2 材料特征

鈑金零件的材料特征主要描述了板材的品牌、材料、相關的機械性能指標(折彎系數、最大剪切力等)這些數據是鈑金展開、工藝分析以及材料成本估算的主要依據。

    1.3 管理特征

鈑金零件管理特征描述的是零件的管理信息,如設計者、設計日期、設計圖號、零件名稱等.它是產品數據管理(PDM)從設計圖中提取的必要信息.

根據鈑金零件的特征分類建立的特征類體系結構如圖 1所示.

三維鈑金模型的加工特征識別autocad應用技術圖片圖片1

    2 鈑金模型的 FE拓?fù)鋱D

    在鈑金數控折彎加工中,系統需要根據鈑金材料、板厚、折彎角度、長度等確定折彎所需的模具以及各數控軸的位置.由于零件的幾何形狀,折彎過程中零件與模具或機床存在干涉的可能,這就需要決定折彎的次序.采用機器夾鉗進行折彎操作,則每個折彎的最佳抓取位置,機器夾鉗精確的重定位以及折彎次序和模具都要預先確定.在折彎加工模擬時,機器夾鉗抓取和重定位會產生許多額外的約束.

一種可以采用的方法是采用鈑金連通圖來確定折彎次序中的約束向題,連通圖采用折彎邊、折彎面來定義.折彎次序的確定是一個優化排列組合的問題,可能的折彎次序很多,即使是一個中等復雜的零件,要列舉所有可能的折彎次序需要大量的計算.

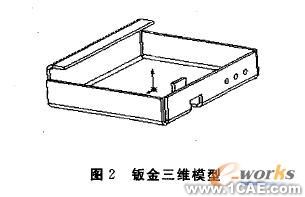

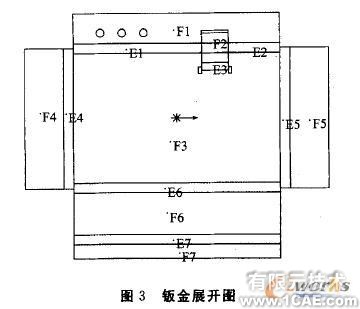

研究如圖 2和圖 3所示的鈑金零件,如果將面設為"面節點(FACE)",邊設為"邊節點(EDGE)",假定只關心折彎的邊.折彎邊與面在零件結構中相互連接,即可以通過一個鈑金 FE連通圖來表示連續的折彎邊與面.

三維鈑金模型的加工特征識別autocad應用技術圖片圖片2

三維鈑金模型的加工特征識別autocad應用技術圖片圖片3

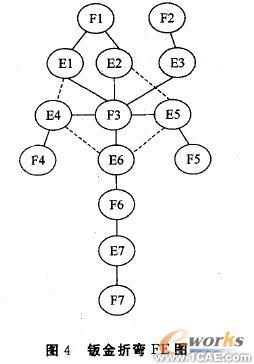

這樣的鈑金FE圖簡單體現了鈑金零件中折彎邊與面的拓?fù)浣Y(jié)構關系.從圖4中可見,面與面之間至少存在一個折彎的E節點;F節點之間不存在相鄰的關系;而 E節點存在虛相鄰的關系(圖中用虛線連接).鈑金FE圖只能表現一個需要折彎的鈑金零件的各個面與折彎單元的拓?fù)潢P(guān)系,并不能反映具體的面單元與其他面單元存在的幾何約束關系.因此對每一個 E節點可以定義含下列基本屬性:

    ·右相鄰E節點-E-Right
    ·左相鄰 E節點-E-Lfet
    ·折彎角度-E-Anlge
    ·E節點的長度-E-Lentgh
    ·相鄰的上F節點-T-Fcae
    ·相鄰的下F節點-B-Fcae

由此可以簡化原先的折彎FE圖,即去除圖中的虛線連接,例如圖4中的ES,其右相鄰折彎節點為EZ,左相鄰折彎節點為 E6,相鄰的上面節點為F3,下面節點為FS.圖4中的El和EZ的上下面單元相同,因此需要判斷El和EZ是否共享同一個折彎邊,這需要通過相鄰 F節點所含的幾何屬性進行判斷.從FE圖可以看到,原則上F節點只存在兩條連接路徑,即為 2.如果大于兩條連接路徑,則可能是基本 F節點,或稱之為基準 F節點,如圖 4中的 F3.

三維鈑金模型的加工特征識別autocad資料圖片4

    3 FE圖的應用舉例

在鈑金折彎中,內邊與外邊折彎由當前的夾鉗抓取位置所決定.通常為了避免模具與工件的干涉或者工件自我干涉,先進行外邊折彎.這里將鈑金折彎類型定義為槽形和帽形,如圖5所示.槽形是最簡單的折彎特征,對于模具選擇和確定折彎次序來說,也是一個特殊的特征,在進行折彎時夾鉗不需要重定位.

鈑金折彎FE圖反映了各個面與折彎單元的拓?fù)潢P(guān)系,如果將基準 F節點定義為根節點,根節點通常表示為抓取面,即夾鉗抓取的位置.從根節點開始,向下搜尋,直至相應的折彎邊。這就獲得了一系列的折彎邊,一系列的折彎邊的集合d(ej)=[ei,ej,……]定義為折彎邊與折彎面之間的拓?fù)渚嚯x,如果d(ej)是d(ei)的一個子集,對于折彎邊ei和ej來說ei的拓?fù)渚嚯x就要比ej長.對于槽形折彎特征的提取,首先從根節點開始建立鈑金連通圖的4個節點的子圖,并向下搜索,直到第 4個節點為末節點;然后將獲得的子圖通過相關的折彎角度與槽形折彎模型進行匹配。槽形折彎模型的 3個折彎角度方向?yàn)?-,-,+)或者(+,-,-).如果通過上述方法識別出了2個或者更多的槽形特征,內部的槽形特征應先進行折彎.如圖5(a)所示的槽形特征可行的折彎次序?yàn)?E2,E1,E3).如果槽形特征折彎邊的外部存在另外一條折彎邊,那么這條折彎邊就應當在折彎槽形特征最后一條折彎邊之前進行折彎.這個原則對于確定其他特征的折彎次序同樣適用.如圖5(b)所示的帽形特征,鈑金連通圖的子圖[Fl,F2,F3,F4]識別為槽形特征,雖然折彎次序?yàn)?E2,El,E3),但是第 4條邊E4應當先與E3進行折彎,因此,帽形特征的折彎次序?yàn)?E2,El,E4,E3).

    4 結 語

本文針對鈑金零件特點,研究了基于三維鈑金模型基礎上識別鈑金加工特征信息的相關方法,所提出的方法可以用于鈑金加工中折彎次序的優化,為鈑金零件的加工成本估算提供了有價值的研究和參考.
