Inventor2009新功能

2013-05-19  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

 Autodesk? Inventor? 2009 — 消除生產力障礙

Autodesk Inventor 2009中改進的常用核心設計工具將顯著提高用戶的工作效率。我們在設計該產品時聽取了多方建議,其中某些改進可能就源自您提出的意見。Inventor 2009比之前版本更易于使用、功能更加強大,它可以幫助您制作更為精確的數字樣機,讓您在實際構造前準確了解設計項目的效果。

我們希望您能夠借此分析新功能,著重了解那些對您的操作影響最大的功能。

    Inventor團隊

Autodesk Inventor 2009版本具備超過200個經過改進的獨立項目,著重解決了三個方面的問題:處理規模更大的設計、推動更多創新,以及處理他方數據。在每個方面,我們都概述了主要改進,以便您專注于那些對您的操作影響最大的功能。

    處理規模更大的設計

在為工廠設備、特種車輛或現代化運輸系統等大型設計制作數字樣機時,您需要具備構建和管理大型裝配的能力,這些裝配中可能含有數十個、甚至幾十萬個零部件。Inventor 2009新增了對于原始64位運算的支持,能夠克服Windows XP 32位平臺帶來的內存障礙。在裝配建模環境中,Inventor 2009能夠和改進的大型裝配管理工具共同為您提供卓越的大型裝配處理能力,因此您可以在不延緩進度的情況下輕松處理大型數字樣機。

    ?原始64位計算克服了3GB局限,支持內存更大的PC

    ?組件替代功能降低了復雜子裝配的內存占用

    ?性能優化 —  包括啟動、關閉和許多建模操作

    推動更多創新

    對于草圖繪制、設計加速器、零部件設計和鈑金的改進簡化了設計工作流,同時增強的仿真工具還支持您無需構建物理樣機,即可研究更多設計方案并對設計的性能和效率進行評估。

    ?與設計工作流集成,易于使用的仿真工具

    ?先進的鈑金功能將制造元素融入了三維模型中

    ?符合管件衛生標準的智能管線

    處理他方數據

在如今集成式供應鏈中,設計師需要處理大量來自客戶和供應商的三維數據。Inventor 2009支持用戶直接讀取原始格式或本地格式的數據,無需其耗時費力地使用“中立”格式。

    ?面向proeNGINEER?、Granite、UG-NX?、Parasolid?和SolidWorks?的本地格式轉換器

    ?改進的STEP、IGES和SAT導入功能

    ?改進的DWF發布

    鈑金設計

Inventor 2009產品線的設計宗旨是,通過準確提供數字樣機,真實表達可用于投產的零件,描述拐角釋壓幾何圖元、鈑金緊固件和折彎條件等細節特征(利用線型方程和經驗折彎表計算得出),簡化各種應用廣泛的鈑金構造?，F(xiàn)在,全面集成于Inventor樣式系統中的改進鈑金樣式已經引入了折彎表。上述改進支持用戶更輕松地定義和管理鈑金樣式,以反映特定制造工廠所采用的實際材料、量規和生產變量。在Inventor 2008推出的工程圖自動化功能的基礎上,Inventor 2009推出了沖壓注釋功能(可以準確記錄制造工程圖的沖壓數據),以及支持平面圖展開文檔的新選項。

    拐角釋壓和拐角接縫替代(Override)

通過極少的操作步驟和較小的特征樹能快速創建復雜的凸緣零件?！巴咕壓洼喞€凸緣”工具能夠提供直接處理功能,因此您可以對多邊凸緣和輪廓凸緣中的個別拐角接縫和拐角釋壓進行替代操作。拐角釋壓選項支持形狀和尺寸替代,而拐角接縫選項則支持重疊類型、間隙值和重疊比例1。由于具備數量更少的特征以及在創建和編輯模式下均能自動出現的新的直接處理符號(圖標),Inventor 2009鈑金零件更易于創建、理解和修改。

    1重疊比例僅適用于凸緣。

大半徑折彎

利用大半經折彎功能創建精確的幾何圖形。利用凸緣、輪廓線凸緣和拐角接縫等特征可以生成斜接頭,這些斜接頭在沿大半經折彎接縫的長度方向有一致的間隙。這需借助新的拐角釋壓形狀(稱為弧焊)來實現。

    輪廓線凸緣工具中的中間平面偏移(Mid-Plane Offset)項

    能夠縮短創建復雜輪廓線凸緣所需的時間?！拜喞€凸緣”中的新偏移選項將輪廓剖面作為中間平面。如果選擇了該選項,材料將被創建在該剖面的兩個面上。

    鈑金樣式

創建和共享針對不同材料和鈑金規則的鈑金樣式。從折彎表定義文件中導入折彎數據并利用Inventor中的樣式編輯器對其進行管理。在Inventor 2009中,鈑金樣式全部集中在“Inventor樣式”(Inventor Style)框架內。鈑金樣式信息分類為“鈑金規則”和“鈑金展開規則”。

    ?新的“鈑金規則”對折彎和拐角釋壓選項進行了定義,這些選項決定著鈑金零件的設計和運轉狀態。

    ?新“鈑金展開規則”保留了您常用的展開方法,并且支持您將這些方法另存到Inventor樣式庫中。您可以基于線型展開方法和折彎表展開方法來制定鈑金展開規則。Inventor 2009的增強功能支持您導入原有折彎表并使其可視化、在本地利用樣式和標準編輯器(Style and Standard Editor)對其進行編輯,并可將其發布為.xml文件(供在Inventor樣式庫中使用)或.txt文件(供在舊版Inventor中使用)。

    增強的拐角接縫控制

精確控制拐角接縫間隙,確保輸入的間隙值通過制造檢查流程。新的最大間隙條件(最大間隙距離)能夠確?？p隙間隙均勻一致,從而提高縫焊質量。使用新的重疊選項可以控制主凸緣和副凸緣(submissive flange)之間的重疊比例。

與改進的“凸緣與拐角凸緣”工具一樣,“拐角接縫”工具支持大半經折彎盤箱(plate case)、弧焊拐角釋壓和重疊調整。


    鈑金緊固件

在鈑金設計中插入PEM?品牌的緊固件,包括自鎖螺母、壓鉚螺母、螺柱和雙頭螺栓。資源中心包含新的鈑金資源目錄,包括大量常用的PEM品牌鈑金緊固件。通過增強的螺栓連接和自動放置工具,這些新資源可應用在鈑金裝配中。


針對鈑金零件的“iPart編輯”功能

為關聯的鈑金零件創建零件族。除了標準iParts中的變體外,“鈑金iPart”(Sheet Metal iPart)還能夠參考鈑金規則和鈑金展開規則。通過將上述參考信息引入iPart零件中,您可以輕松創建表現零件幾何圖形的零件族,從而為不同供應商的制造流程提供支持。

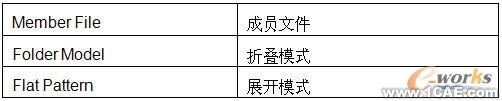

如今,鈑金iPart不但含有折疊模式還含有展開模式,因此您可以創建具有不同展開模式特征的iPart成員。比如,您可以指定各種方向的展開模式,或者清理iPart族中每個成員的特征。

    為展開模式方向命名

將不同的展開模式方向與不同的iPart族成員相關聯。

創建多個展開模式方向,其中每個模式都有自己的原點、方向和翻轉方向,然后以不同名稱保存各個模式。之后,為每一個iPart族成員指定相應的展開模式方向。

    展開模式工程圖

快速為各個iPart成員創建展開模式視圖,無需考慮鈑金iPart的保存狀態。在將展開模式視圖置入Inventor工程圖時,您可以選擇具體的鈑金iPart成員或者活躍成員。系統將會根據iPart表中定義的指定方向繪制展開模式。

    質量提升

非相鄰邊的自動斜接

使用“凸緣和輪廓線凸緣”(Flange and Contour Flange )工具創建斜接的多邊平面凸緣——包括凸緣被接縫或已有折彎分開時的情況。

    折彎角度定義

能夠改變折彎角度在工程圖管理器和采用API的制造應用中的報告方式?！罢归_模式”定義對話框中出現新的選項,支持您在折彎角度和余角之中任選其一。

    裝配簡單分割

    模型與折彎平面垂直,沒有獨立槽口。

工程圖管理器

工程圖管理器(增強功能)能夠提高設計人員的工作效率,簡化和優化創建工程圖的流程,滿足制造團隊對工程圖的要求。

    剪裁視圖

當您需要展示對稱零件的一個側面時或者僅需要展示一個較大零件或裝配中的一個小零件時,便可以快速在工程圖中剪裁視圖。新的“剪裁視圖”工具支持矩形、圓形和多邊形剪裁窗口,用戶不必使用打斷(breakout)工具。如需使用多邊形剪裁窗口,只需創建一個草圖并繪制所需的多邊形即可。剪裁草圖工具支持草圖約束,因此您可以定義視圖中剪裁窗口的位置與幾何圖形之間的關系。

    自動中心線

在瀏覽器中選擇一個或多個視圖——或者使用布局過濾器和窗口進行選擇,并使用“自動中心線”(Automated Centerline)工具在多個視圖中自動創建中心線?！白詣又行木€”工具能夠為孔、圓角、圓柱和旋轉特征的任意組合以及鈑金折彎和沖壓工具創建中心線。

    沖壓注釋

如果不需要完整的沖壓表格,可以將沖壓注釋添加到鈑金工程圖中。沖壓注釋可以方便快捷地記錄沖壓形狀。并且由于該數據是從三維模型中沖壓特征的沖壓ID、深度、方向和角度參數提取而來,因此沖壓注釋將會隨著沖壓特征的更改而更新。

沖壓注釋的外觀和格式可通過新的“沖壓注釋”樣式加以控制,您也可以添加<QTYNOTE>令牌,以顯示樣式類似的沖壓件的數量。

    展開模式擴展屬性

該軟件增加了新的鈑金屬性類型,其中包括供在工程圖管理器和采用API的制造應用中使用的展開模式的長、寬范圍。

    重心

在工程圖中顯示并使用重心標記。在瀏覽器上,從視圖參考的零部件關聯菜單中選擇新增的“重心”選項。選擇該選項后,系統將自動計算零部件的重心,并將中心標記置于工程圖視圖中的相應位置。重心(COG)計算不影響位置表達、iPart/iAssembly成員狀態以及鈑金的展開與折疊狀態。

干涉邊顯示

為包含干涉條件的裝配創建精確的工程圖視圖。視圖對話框“顯示選項”(Display Option)選項卡中的新“顯示干涉”(Display Interference)選項能夠啟用干涉邊計算功能,因此您無需過后再使用草圖繪制工具進行繪制?！翱梢暩缮孢叀焙汀半[藏干涉邊”均以對象缺省樣式顯示,因此您可以將其放在不同的層上。

    上標和下標

輕松創建包含分數、公差疊加、化學公式以及科學記數法數字的文本。包括通用標注、引線和系統生成的文本(如尺寸和孔注釋)等在內的文本對象現在支持疊加式文本。文本疊加功能采用由 / #和Λ字符觸發的AutoCAD模式,因此您可以在輸入時插入疊加式文本。

    明細欄過濾器

用戶可以控制明細欄中的內容,而無需抑制個別行,因此創建明細欄時可以節約大量寶貴的時間。新增的明細欄過濾器(可通過“明細欄樣式”和明細欄本身訪問)能夠?qū)γ骷殭谥械膬?nèi)容進行更全面的控制。Inventor 2009提供以下過濾器:僅序號項目(Ballooned Items Only)、標準件(Standard Content)、多個項目編號范圍(如1到10,20到30)、外購項目(Purchased Item)和視圖表達(View Representation)。

    重排提示條目

利用新增的“重排提示條目”(Reorder Prompted Entries)命令(位于草圖符號瀏覽器圖標的關聯菜單中),可以更改提示條目的順序。需要更改順序時,不必再刪除和重建提示條目。

    視圖標注樣式

利用新的“視圖標注樣式”工具,您可以輕松修改剖面線和詳圖邊界等視圖標注格式?！耙晥D標注樣式”工具利用圖形化化菜單簡化了選擇所需樣式的過程,加強了對剖面視圖、輔助視圖和詳圖的控制?！耙晥D標注樣式”中的其它字段支持用戶更改延長線的長度、終止符(或箭頭)的樣式和大小,以及標簽的文本樣式。

現在,剖面視圖、輔助視圖和詳圖中使用的終止符(或箭頭)的用法與尺寸標注箭頭相同——將光標放在符號底部的綠點上,看見符號光標時雙擊鼠標,便可選擇其它終止符樣式。

    面向詳圖的引線選項

創建位于詳圖邊界和標簽之間的詳圖引線。該選項(支持非ANSI樣式的詳圖)位于詳圖標注的關聯菜單中。選擇該選項后,您可以將標簽拖離詳圖邊界,引線即會自動創建。

    增強的默認標準樣式功能

增強的視圖標簽?zāi)J選項

    “默認標準樣式”中的“視圖定制”功能得到了增強,用戶可以在視圖標簽創建完畢后,控制所用的內容和格式。您可以控制每個視圖類型的默認參數,因此視圖標簽會完全根據您的需求來創建。其中包括對于標簽可見性和標簽格式的控制。您可以將模型屬性插入標簽中,并控制標簽相對于視圖的位置。利用新的“視圖邊界約束(Constrain to View Border)”選項,您可以進行可預測的控制。
 排除字符列表

新增的“排除字符(Character Exclude)”控制功能位于“默認標準”樣式的常規選項卡上,用戶在創建修改、孔或折彎的關聯視圖名稱和標注(表和標簽)時,可以利用該功能調出要排除的字符。

    默認螺紋表示法

    該新增選項支持用戶控制螺紋和螺紋孔橫斷面的表示方式。

    重命名草圖瀏覽器條目(Sketch Browser Entry)

現在,通過雙擊節點圖標并輸入新名稱,您可以在瀏覽器中為草圖節點添加描述性名稱。您可以使用該功能處理視圖草圖、鈑金草圖和草圖符號實例。

    面向陰影視圖的更高出圖分辨率

即使沒有三維零件或裝配模型,您也可以打印包含陰影視圖的高分辨率圖紙?，F(xiàn)在,Inventor工程圖文件中包含高分辨率渲染視圖位圖,能夠提高出圖保真度。

    折彎表和折彎注釋中的K系數顯示

報告到工程圖管理器或經由API的折彎信息現在均包含K系數信息?！罢蹚澴⑨尅惫ぞ攥F(xiàn)已更新,允許用戶在需要時添加上述信息。

    ESKD繪圖標準遵從

    ?包含尺寸線以下的其它尺寸文本。

    ?在特性控制幀(feature control frame)一角終止引線。

    ?另增兩個GD&T符號 — 軸相交和平行輪廓線。

    ?面向圓跳動度和全跳動度的封閉箭頭符號。
