Inventor在讀卡器設計中的應用

2013-05-02 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

[摘要]使用Inventor一段時間,只體驗到其部分的功能,但感覺Inventor是很不錯的一款設計軟件,加上非常強大的工程圖功能,相信它會得到越來越廣泛的應用。

歐達可電子(深圳)有限公司生產和銷售各種工業用高/中/低電壓電源開關,各種類型電子回路撥碼開關,感應開關,記憶卡,PCMCIA卡連接器,CPU插座等。OTAX品牌的電源開關有5000多種品型,并以其獨特先進的專利技術,在業界中保持領先地位。公司以?xún)?yōu)質的產品獲得了眾多客戶的廣泛信任。

設計的挑戰

隨著數碼產品的廣泛應用,各種存儲卡也迅速在各種數碼產品中出現。由于不同產品的要求各異,TF卡、SD卡、MicroSD卡等已經是大家所熟悉的產品。多媒體娛樂手機的迅速走紅,給存儲卡產業帶來一場新的革命,體積更小、容量更大,兼容性更好的微型存儲卡得到廣泛應用。為方便在不同存儲介質中交流數據,多功能讀卡器應運而生。這種產品需要在很小的體積內,集成讀取多種規格存儲卡的功能,高精度、高質量是設計過程中的重要挑戰。

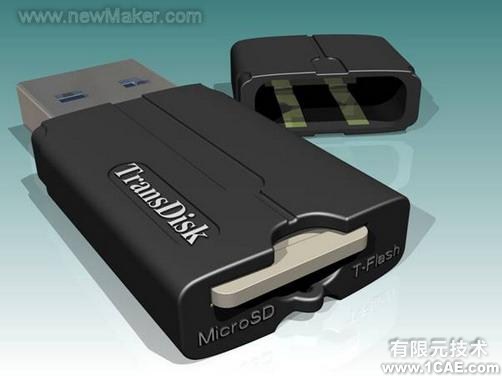

Inventor在讀卡器設計中的應用autocad技術圖片1

Inventor在設計中的主要應用

三維軟件在現代產品開發中已經得到廣泛應用,在這些軟件中,Inventor算是異軍突起的后來者。很偶然的機會接觸到Inventor,試著用一段時間后就對這個軟件越來越有感覺,后來就不再用別的軟件了。下面簡單談?wù)勎业囊恍w會。

1) 獨特的操控性能

設計人員使用一種軟件,除了使用習慣外,關鍵的是要使用起來方便,能夠快速、方便的完成工作,提高效率。在使用過幾種不同三維軟件之后,我覺得Inventor除了容易學習,其獨特的操控性能和人性化的界面更能吸引設計人員。各種方便的快捷鍵和自定義方式、接近于設計思路和方式的流程和對話框,設計的時候能夠更加輕松,不用頻繁的轉換界面和切換菜單,特別是快捷鍵的應用,使設計更加流暢。

在設計的過程中,更改設計是常有的事。往往比較頭痛的是當我們更改一個零件特征的參數后,后面的特征或者在打開裝配時,會彈出一對煩人的錯誤對話框,而且必須要更正錯誤后才能繼續后面的工作。在Inventor中,雖然也會出現一長串的錯誤提示,不過比較好的是,可以忽略這些錯誤繼續工作,在任何時候都可回過頭來重新修正錯誤,比較自由。

2) 干涉檢查

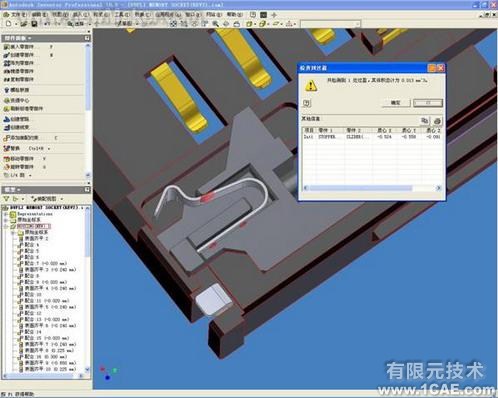

由于讀卡器等電子產品通常都是小型化產品,要實現集成多種功能,就意味著要在狹小的空間內集成更為復雜的機構。有時一些細微的尺寸在設計中沒有正確的設計,就會導致最終的產品因?yàn)楫a(chǎn)生干涉而無法裝配,甚至需要重新設計相關結構,這就會給產品上市周期帶來嚴重影響。為保證產品的高精度要求和可裝配性,在設計的時候,使用Inventor的干涉檢查功能,就能夠避免設計時產生的干涉現象,減少設計錯誤。

Inventor在讀卡器設計中的應用autocad技術圖片2

設計成果展示

不過是自行開發的新產品,還是根據客戶要求設計的產品,都要將設計成果展示給客戶或設計方案決策人員。三維設計的應用,可以使設計更直觀。而Inventor中有一個渲染的功能叫Inventor Studio,可以直接在Inventor對設計的產品進行渲染,得到非常真實的實際效果圖,包括材料和配色都能夠非常逼真的渲染顯示,方便評估。

Inventor在讀卡器設計中的應用autocad技術圖片3
