搜索側向成型塑料注射模具教學模型的研制
2013-05-18 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
黃光普 來源:e-works
關鍵字:模具教學模型 CAD(計算機輔助設計) CAM(計算機輔助
本文采用UG(CAD功能)設計了一側向分型注塑模具的三維模型,并運用Mastercam(CAM功能)進行自動NC編程,完成加工代碼。從實用及經濟的角度,采用PVC板材,在西門子802C數控銑床上完成了該模具模型各零部件的全部加工過程。
1 概述
1.1、模具模型的特點作用
模具教學過程中,學生需憑借自己想象力去建立三維概念模型,而教學模型的應用將解決這一問題。書本上講到的常是設計理論及二維工程圖紙,學生借助于模具模型實體,可以生動的了解模具特點,具體結構,加深對模具形象思維的認識,對模具各部分功能,以及裝配有更深刻的了解,歸納有以下幾點。
1、建立模具模型的概念,理解概念的實質,即建立概念模型。
2、真實模具簡單化,明了化,突出模具主要特征,及各部分起的關鍵作用。
3、突出模具整體裝配結構,運動結構。
1.2、設計及加工基本流程
本次模型示意圖如圖1,設計及加工基本流程如下:
2 模具模型設計
2.1、模型零件設計
本此設計模具成型的零件是一水表內部閥,起調節水速的作用。如圖2和3。
2.2、模具模型總體結構分析與設計
一般來講,在塑件上凡是脫出方向與開模方向不相同的側孔或側凹除少數淺側凹可以強制脫出外,都需要進行側向抽芯或側向分型方能將塑件順利脫出,側向分型用于有內外側凹的塑件,系將凹模作成兩瓣與塑件之間分離,脫出側凹。側向抽芯用于有側孔的塑件,根據側孔的數量和方位設置一至多個側型心,用側型心機構抽出側型心。
成型上零件時,將零件水平放置,相當于有一側通孔,需要很長抽拔距的側抽芯,并且橢圓表面光潔度不能保證。當零件豎直放置成型時,如圖2,A處比下部分橫截面積小,相當于有一側凹,但不需很長的抽拔距,而且還能保證橢圓柱表面光潔度,因此采取豎直放置成型較好,但必須采取側向分型。
對于側向分型,按動力來源分為手動,機動,液壓或氣動分型抽芯。而最常用的為機動式分型抽芯機構。常用的機構有彈簧,彎銷,斜導槽,斜滑塊,斜槽,齒輪赤條等。
對于彈簧分型抽芯機構,它適用于抽拔距離短,抽拔力不大的場合,其結構簡單,采用彈簧或硬橡皮實現抽芯動作。斜銷分型抽芯機構 ,是應用最廣的分型抽芯機構,它借助于機床的開模力或推出力完成側向抽芯,結構簡單,制造方便,動作可靠。由上結構分析可知,此模型抽拔距離較短,抽拔力不大,故可采用彈簧側向分型,當然也可以利用斜銷側向分型。
由于本此設計為模具模型,其主要作用是在教學上讓學生了解某一類型模具的特點。綜合考慮各種因素,設計的模具模型在與實際生產用的模具相比有一些差別,模具模型簡化了實際生產中的模具,突出主要特點,如側向成型。而如定位銷,冷卻流道、固定澆口套的定位環,以及成型零件的收縮率等都在此設計中不作考慮。根據零件的尺寸大小,本次設計的模具模型模架以LKG-SG AI 1520為原型.根據零件尺寸,采用一模兩腔,一次成型兩件,圖4為此次設計模型的總體結構。
2.3 模具各部件設計

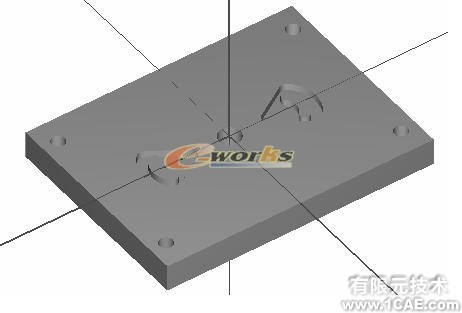

2.3.1上模板

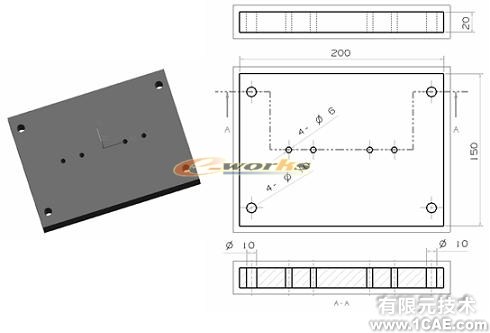

上模板定位澆口套,根據標準模架的具體尺寸特征,利用UG造型,上模板三維圖及工程圖如圖5。

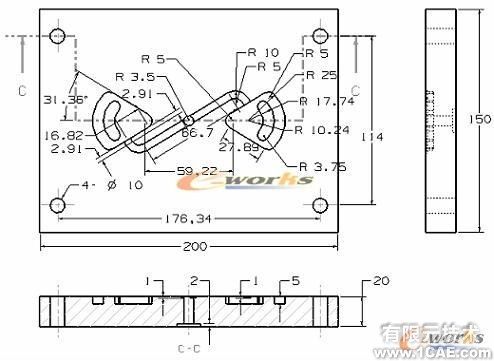

圖5 上模板
2.3.2 定模板
定模板造型過程中,利用零件上部分與模板進行布爾減運算,生成成型零件上部分特征,特征如圖6,中間槽為分流道。
圖6 定模板

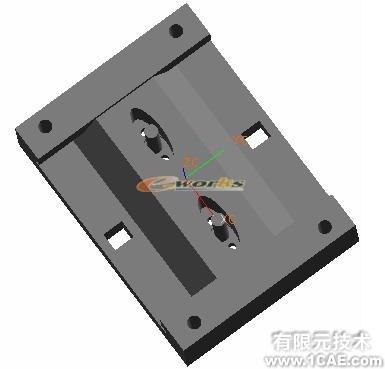

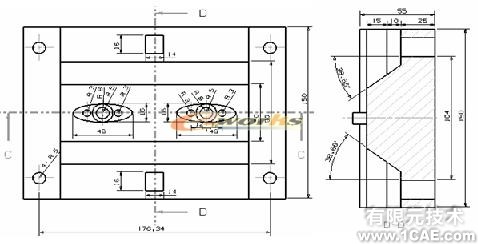

2.3.3動模板

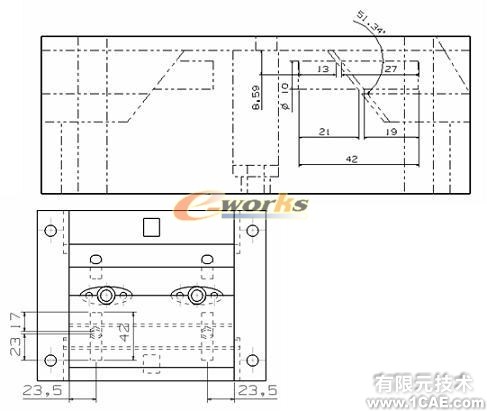

和定模板相同,與零件下部分進行布爾減運算,由于需要側向分型,在此塊中需要對滑塊進行導向,因此兩側開有T型導滑槽,而零件需頂出,在底部開有能夠讓頂桿頂出自由活動的圓孔。其兩側方形孔是為側向成型時的斜導柱留下活動的余量空間。具體結構和尺寸如圖7。

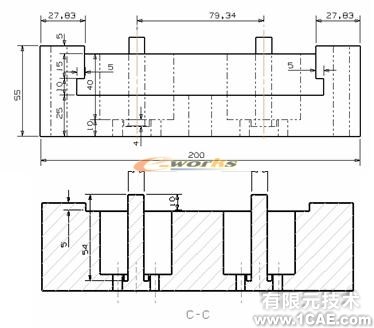

圖7 動模板
2.3.4動模墊板
其為動模板起支撐作用,并對頂桿進行導向,具體結構尺寸如圖8。
圖8 動模墊板
圖12 彈簧定位尺寸

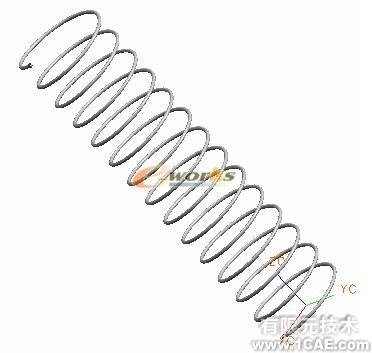

圖13 彈簧
由零件尺寸可知,兩側滑塊各自滑動14mm,零件可完全頂出并帶有余量。彈簧具體設計如圖13,規格如下:
轉數:14 旋轉方向:右手
壓縮后螺距:3mm 釋放后螺距:4mm
彈簧半徑:48mm 壓縮量:14mm
彈簧絲橫截面半徑: 0.5mm
2.3.6推板
推板由推板底板和推板固定板簡化為一塊板而形成,其作用是固定推桿,當成型完畢時,注塑機推動推板, 推板推動頂桿頂出零件。其具體尺寸如圖14。
圖14推板
2.3.7下模板

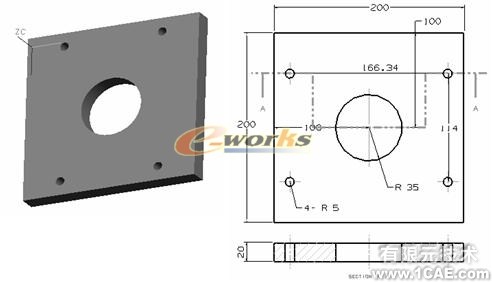

圖15為下模板,與上模板對應,外形尺寸也與上模板相同,中間大圓孔是在開模時,脫模機構(推板)被注塑機頂出機構頂出,通過此孔連接。
圖15 下模板
2.3.8壓緊塊

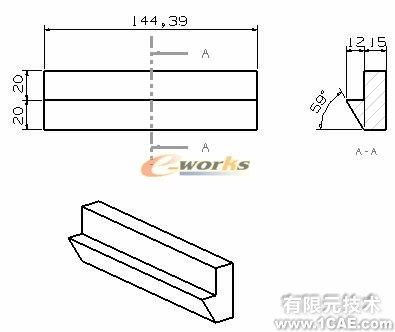

其起著合模時鎖定滑塊的作用,它的結構形式根據滑塊的形狀的和受力大小決定。壓緊塊的斜角應略大于斜銷的斜角,這樣開模時壓緊塊的斜面能很塊離開滑塊,不會發生干涉現象,它一般比斜銷斜角大2°到3°。具體設計如圖16。
圖16 壓緊塊
2.3.9支撐塊
其作用是提供足夠的空間方便頂桿頂出零件。結合零件的高度,推板的厚度,設計如圖17。
圖17支撐塊

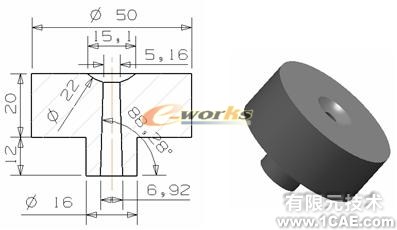

2.3.10澆口套
本次澆口套選用標準件FUTABA M-SBA 以其為原型,設計如圖18。
圖18澆口套
2.4、模具模型的裝配圖

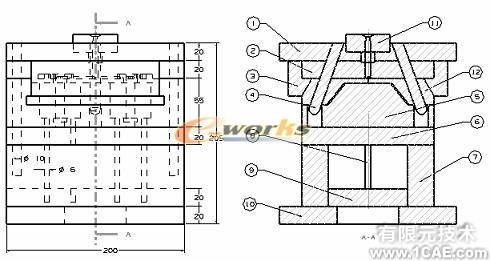

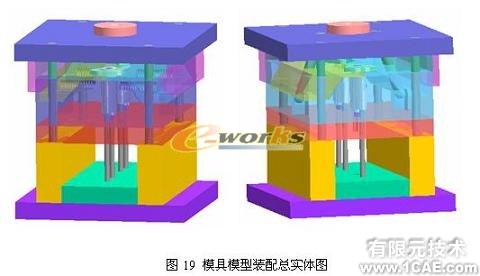

圖19為模具模型裝配總實體圖,圖20為模型裝配二維圖。
(注:左側為彈簧滑塊側向成型模具,右側為斜銷滑塊側向成型模具。)
1-上模板 2-定模板 3-壓緊塊 4-斜銷 5-動模板 6-動模墊板 7-支撐塊 8-頂桿9-推板 10-下模板 11-澆口套 12-滑塊13-彈簧
圖20-1 模具模型裝配二維圖(斜銷滑塊側向成型)

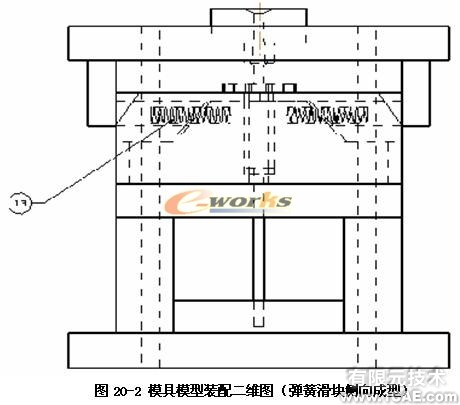

采用彈簧側向成型時,其裝配圖外形尺寸與斜銷側向成型一致,只是將斜銷改為彈簧,二維圖如圖20-2。
3 模具模型的加工
3.1、加工編程介紹
(1) Mastercam中CAM功能不僅可以提供可靠與精確的路徑,更讓NC程序工程師可以輕而易舉的設計出最具效率的加工程序,其能夠?qū)喞慵M(jìn)行外形銑削,進行挖槽,鉆孔,曲面粗,精加工等。Mastercam進行數控加工自動編程的基本流程可分以下幾步:
(1) 根據零件模型,合理設置毛坯零件的尺寸并設置編程坐標圓點。
(2) 選取合適的加工方法,并定義要加工的區域。
(3) 合理設置刀具,加工方式,加工參數。
(4) 動態模擬加工路徑,并進行必要的參數修訂。
(5) 通過后置處理,生成NC加工程序。
在此次加工過程中,考慮現有加工條件,加工出來的為彈簧滑塊側向成型模具模型,為保證零件同心度,減少裝配誤差,零件各部分裝配孔最后一次性完成。
3.2、模型零部件的加工
3.2.1上模板的加工

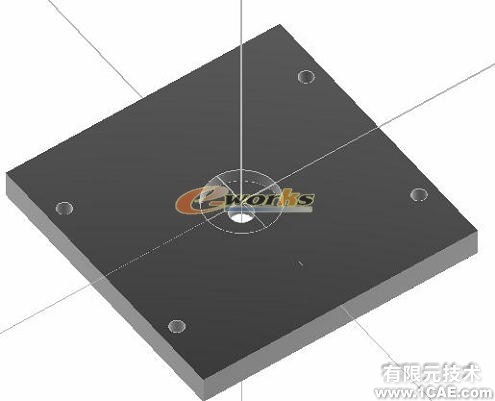

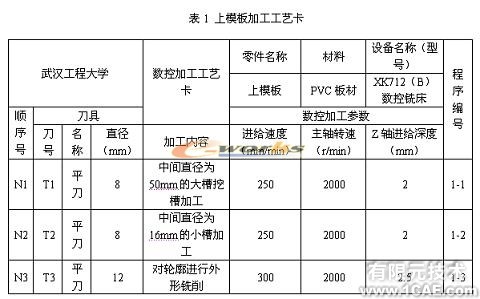

依照其外形特征,要對其進行外形銑削,挖槽及鉆孔。首先依照其邊界盒設置毛坯尺寸,再將其編程坐標原點移至工件上表面中心,如圖21。根據加工工藝方案確定具體加工工藝卡,見表1。
表1 上模板加工工藝卡
圖21 上模板編程坐標原點
圖22 定模板編程坐標原點
3.2.2定模板的加工
依照其外形特征要對其進行中間的挖槽加工,中間鉆孔,對外形進行銑削。依照邊界盒先設定毛坯,將編程坐標原點移到零件上表面中心處,如圖22。

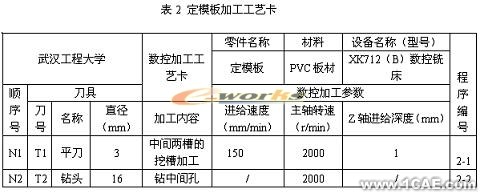

根據加工工藝方案確定具體加工工藝卡如表2。(注:分流道矩形槽用直徑為5的平刀手動加工。)
表2 定模板加工工藝卡
3.2.3動模板的加工
由于動模板較復雜,條件限制,在一塊扳材上加工很難,因此將其分成幾塊加工,降低加工難度。加工完畢將幾塊粘結裝配在一起即可。
(1) 如圖23依照邊界盒設定毛坯,將編程坐標原點移到零件上表面中心處。
圖23 動模板(一)編程坐標原點
圖24 動模板(二)編程坐標原點

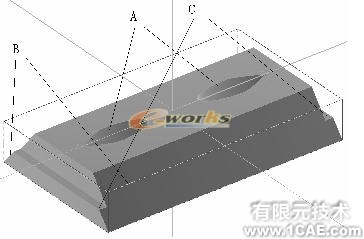

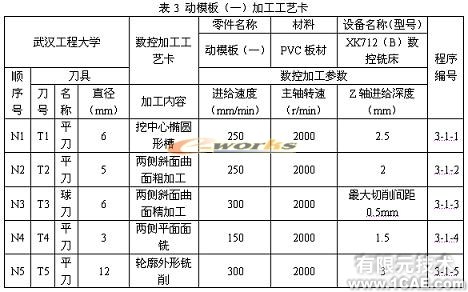

可知在A進行挖槽,B進行斜面加工,C進行面銑,加工工藝卡如表3。
表3 動模板(一)加工工藝卡
(2)動模板上的圓柱形小型芯加工不方便,故此不加工,以一相同大小的圓柱桿代替,現只需加工其裝配圓孔,如圖24。
依照邊界盒設定毛坯,將編程坐標原點移到零件上表面中心處。

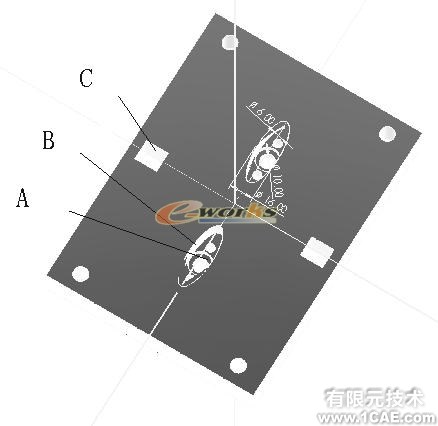

可知主要對A,B,C及其對稱處進行挖槽加工,加工工藝卡如表4(注:C處及其對稱加工出來為方形帶圓角的槽,無任何影響。外形銑削可用手動進行)。

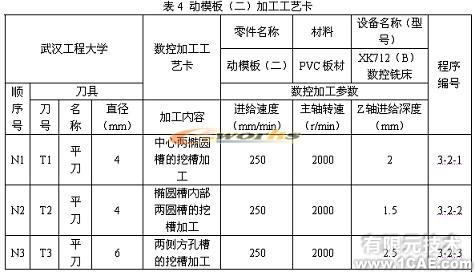

表4 動模板(二)加工工藝卡
(3)如圖25:此塊加工雙份,設定毛坯及編程原點,同上。
主要對此零件進行外形銑削及面銑,加工完畢將上面三塊裝配在一起可得完整的動模板。數控加工工藝卡如表5。
圖25 動模板(三)編程坐標原點
圖26 滑塊(一)編程加工坐標原點

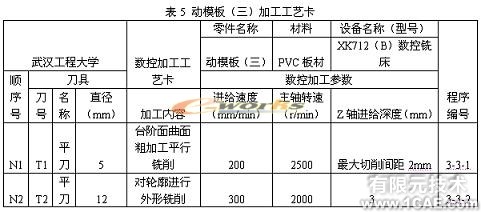

表5 動模板(三)加工工藝卡
3.2.4滑塊的加工

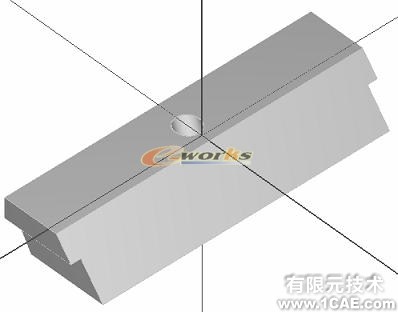

滑塊也加工雙份,根據其外形,結合現有夾具,將滑塊分割成兩塊來加工。
(1)如圖26,設定毛坯及編程原點。毛坯為一剛好將零件包縛的長方體,編程原點在長方體上表面的中心處?？芍獙⒘慵绱朔胖脮r(shí),將有一斜面加工不到,那一斜面要將零件翻轉180度能加工,加工工藝卡如表6。

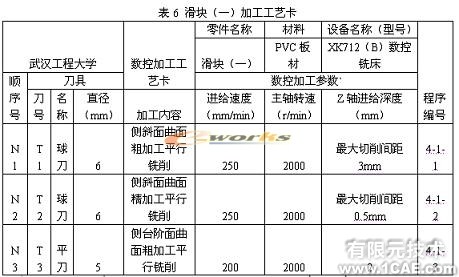

表6 滑塊(一)加工工藝卡

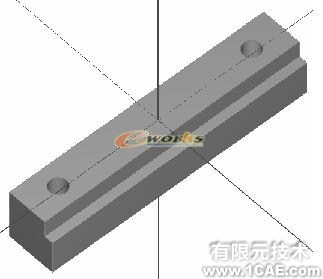

圖27 滑塊(二)編程坐標原點
圖28 滑塊(三)編程坐標原點
(2)將上零件翻轉180度放置,如圖27,同上設置毛坯大小及編程原點,此時主要便于銑斜面,零件的輪廓最后可通過手動銑削加工工藝卡如表7。
表7 滑塊(二)加工工藝卡
(3)滑塊的另一部分,如圖28,同上設計毛坯大小及編程原點,可知主要對其外形銑削和斜面銑削,制定加工工藝卡如表8。

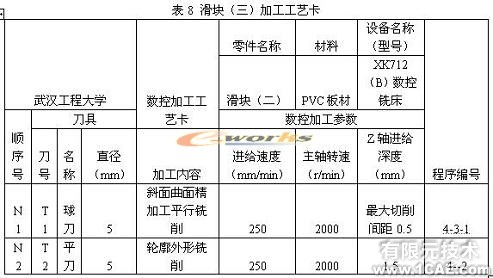

表8 滑塊(三)加工工藝卡
(將上面三部分裝配起來即為一完整的滑塊。)
圖29 下模板編程坐標原點

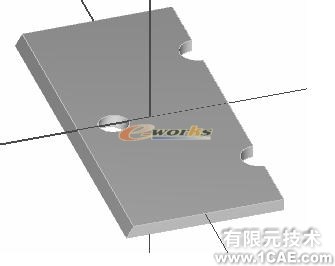

圖30 壓緊塊編程坐標原點
3.2.5下模板的加工

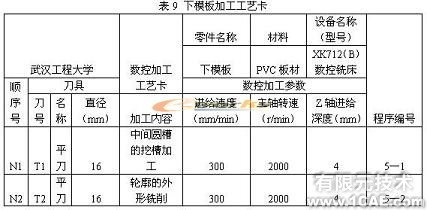

由其結構可以知道,主要對下模板進行挖槽和輪廓銑削。先按邊界盒設定毛坯及編程原點,如圖29,編程原點設在上表面中心處,制定加工工藝卡如表9。
表9 下模板加工工藝卡
3.2.6壓緊塊的加工

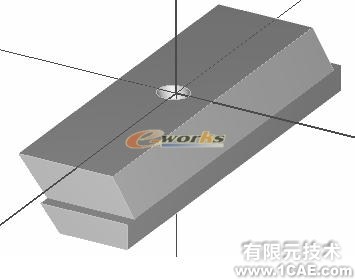

壓緊塊要加工兩件,如圖30設定其毛坯及編程原點。按其特征,可知主要進行銑平面和斜面,制定加工工藝卡如表10。
圖31 澆口套編程坐標原點
3.2.7澆口套的加工

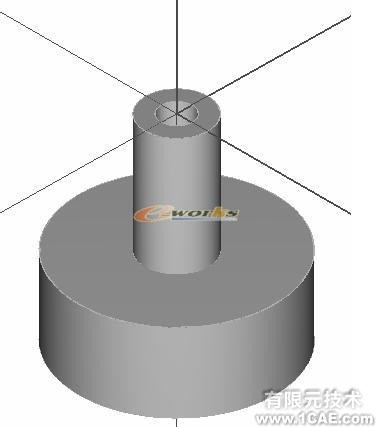

如圖31,依照邊界盒設定毛坯尺寸,毛坯為依靠零件邊界構造的長方體,編程原點設在長方體上表面的中心處。根據其特征可知,主要進行上下圓柱的外形銑削,制定加工工藝卡如表11。

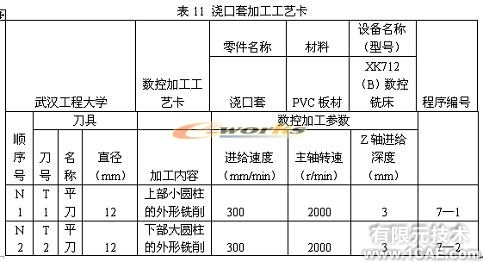

表11 澆口套加工工藝卡
