搜索基于CATIA的減速器三維參數化建模與運動仿真
2013-05-14 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
郭越 歷建剛 來源:萬方數據
關鍵字:CATIA 齒輪減速器 虛擬裝配 運動仿真
應用CATIA軟件的高級建模技術和機構運動仿真等功能,實現齒輪減速器的實體建模.通過機構的虛擬運動仿真,動態觀看機構的齒輪嚙合和運動情況,并著重?cái)⑹隽岁P(guān)鍵零件齒輪的建模方法.
隨著計算機輔助技術CAD/CAE/CAM的日益發展和成熟,其應用范圍也越來越廣.由法國達索公司(Dassault System)推出的CATIA高級計算機輔助設計、制造和分析軟件,廣泛應用于航天、汽車、造船和電子設備等行業[1].它作為一個CAD/CAE/CAM一體化的集成軟件,除了強大的三維實體造型功能外,還能夠直觀、準確地反映零件、組件(構件)的形狀、虛擬裝配關系,并能夠?qū)C(jī)構的實際運動情形與整機裝配順序和過程在計算機上進行仿真模擬.本文以CATIA為平臺,不僅實現了齒輪的三維參數化造型,而且實現減速器傳動機構的運動仿真.
1減速器的三維實體建模
減速器的三維實體建模首先應進行減速器零件的設計.在這一設計中需根據零件的結構特征,利用Part Design(零件設計)模塊功能,選擇不同的草圖界面,繪制零件的線架結構,然后通過三維拉伸、旋轉、開槽、挖孔等功能進行建模. .
1-1 箱體
箱體分為上箱體和下箱體.箱體建?；驹煨涂赏ㄟ^進入草圖繪制界面進行繪制,采用零件設計(Part Design)模塊中的拉伸(Pad)、挖槽(Pocket)、鏡像(Mirror)、抽殼(Shell)、倒角(Chamfer)等多項功能來完成.箱體的實體造型如圖1.
1.2 直齒圓柱齒輪
在CATIA中,直齒圓柱齒輪的三維建模關鍵在于漸開線的生成.漸開線的生成是通過參數化做出漸開線上的一系列點,通過描點法得到.而漸開線上的點通過極座標方程求得.漸開線的極坐標方程式為:

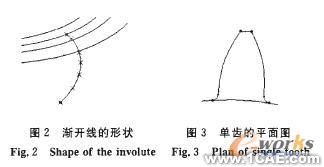

根據此方程,查閱《機械設計手冊》中的漸開線函數表,選幾個漸開線上的點(點越多,越精確),進行漸開線齒廓曲線草圖的繪制(圖2)標準漸開線圓柱齒輪的幾何尺寸取決于齒輪的5個重要參數:齒數(z)、模數(m)、壓力角、齒頂高系數(ha。)和頂隙系數(c。),圓柱齒輪標準齒頂高系數及頂隙系數按正常齒輪取1和0.25,通過輸入?yún)?shù)來繪制漸開線輪齒齒廓.

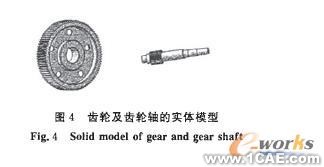

齒廓形成后,利用對稱、修剪功能生成單齒(圖3),再利用圓形陣列、分割等功能形成完整齒輪的平面圖形,最后通過拉伸、挖槽、修剪等命令形成齒輪實體模型(圖4).
2減速器三維運動仿真設計

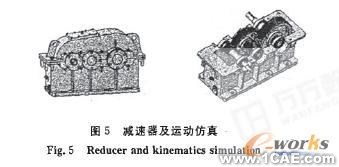

運動仿真是機械設計的一個重要內容,在CATIA環境下進行機構的運動仿真分析不需要復雜的計算或語言編程,以裝配后的實體模型為基礎,反映機構的真實運動情況,若虛擬運動不理想,可通過干涉檢驗,如出現紅線框,說明此處有干涉,需重新設計.減速器三維運動仿真就是直齒圓柱齒輪嚙合傳動的模擬仿真.在CATIA三維設計平臺上,進人數字模型(Digital Mockup)下的子模塊DMU Kinematics(數字仿真)中,導人減速器三維實體模型,為了便于觀察和施加運動關系,可把部分零件隱藏,再利用Kinematics Joints(仿真)工具條,對各運動副如Cylindrical Joints(同軸副)、Gear Joints(齒輪副)、Revolution Joints(旋轉副)等施加定義,最后應用Simulation with commands(模擬仿真)命令進行仿真,即可完成虛擬運動仿真(圖5).
3 結論
CATIA軟件不僅實現了參數化精確實體建模、計算和分析,而且對所研究機構的實際運動情況進行運動仿真及干涉檢驗,有利于機構快速設計及優化,提高工作效率,為進一步探索在同一平臺上對機械零部件進行CAE/CAM等系列計算機輔助技術的應用分析提供依據.
