如果你擁有屬于自己的CAD圖框,現在又在應用三維軟件(如Solidworks)的話,就可快速建立屬于自己的三維圖框。

通過SolidWorks直接打開CAD文檔,彈出“DXF/DWG輸入”對話框,這里可以選擇打開此DXF/DWG文件的方法,我們需要SolidWorks工程圖,所以按下圖選擇好相應的選項。
機械——CAD圖框的調用 autocad案例圖片1

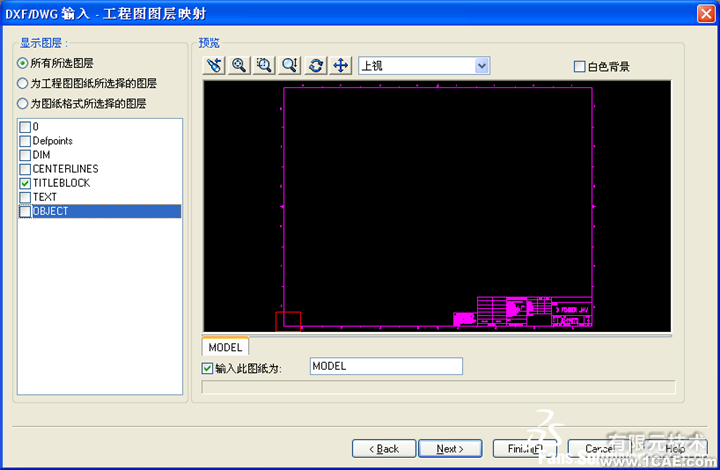

點擊“Next”,切換到“DXF/DWG輸入---工程圖圖層映射”對話框,因?yàn)镃AD文檔多數有多個圖層,所以在這里挑選出屬于圖框的圖層,如下圖所示。

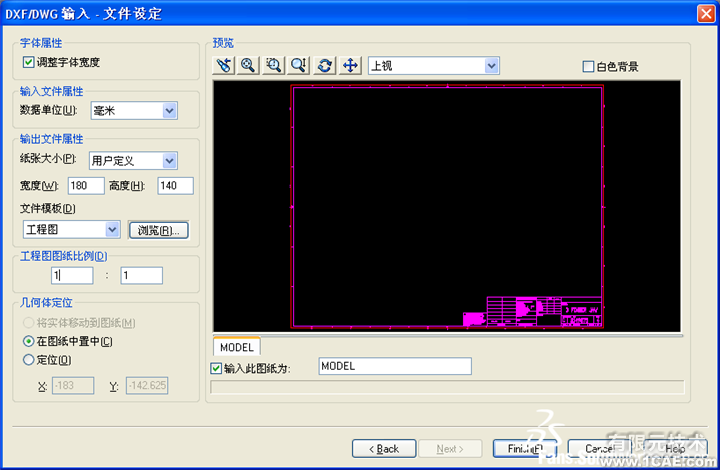

       點擊“Next”,切換到“DXF/DWG輸入---文件設定”對話框,這里就是CAD圖框調用的重點:
       1:“字體屬性”默認打鉤,以保證字體寬度與整個圖紙比例一致。

       2: “輸入文件屬性”就按照之前測量圖框?qū)捄透叩膯挝粊?lái)選擇。

       3:“輸出文件屬性”的紙張大小選項中選擇“用戶定義”,接下來把圖框?qū)捄透邤?shù)據相應
填寫上去。
       4:“工程圖圖紙比例”設置為1:1。

       5:“幾何體定位”選擇在圖紙中居中。

       完成后如下圖所示。
機械——CAD圖框的調用 autocad design圖片3

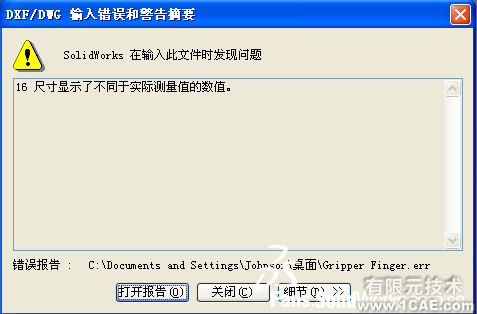

點擊“Finish”后,假如出現如下圖的提示,可以直接按”關閉”來跳過。
機械——CAD圖框的調用 autocad技術圖片4

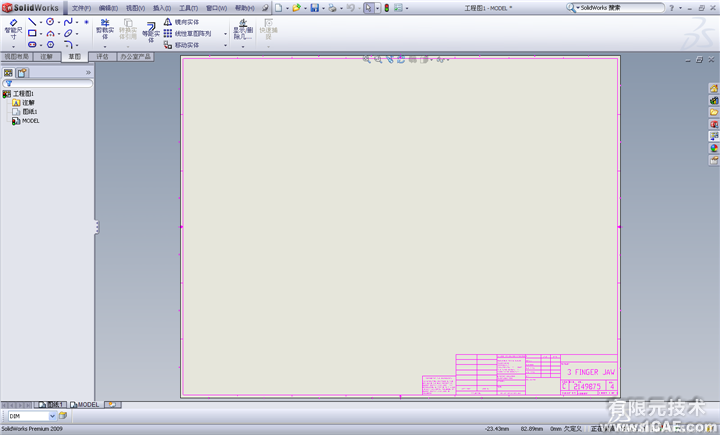

接下來就可以看到CAD圖框已經自動添加到SolidWorks工程圖中,如下圖所示。

機械——CAD圖框的調用 autocad資料圖片5

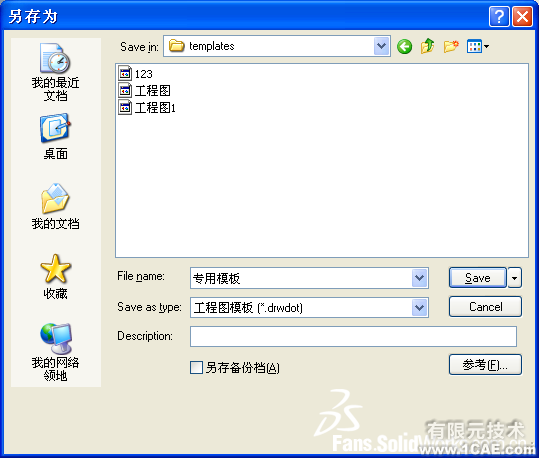

不過這個時候圖框還沒真正成為SolidWorks工程圖圖框,所以需要先把整個圖框剪切下來,然后進入“編輯圖紙格式”狀態,再粘貼上去,放置好位置后退出“編輯圖紙格式”狀態,最后一步把工程圖另存為“工程圖模板”格式,如下圖所示
機械——CAD圖框的調用 autocad design圖片6
