CAD中快速繪制圖形中心線

2013-05-25 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

本文針對AutoCAD不能直接繪制機械圖形標準中心線的不足之處,提出了一種改進措施。根據平面幾何的原理,利用AutoCAD菜單功能和VLISP工具制作一個繪制機械標準中心線的內部命令。使用該命令能快速、直接繪制機械圖形標準中心線。

在機械工程制圖中,中心線是最常見的一種圖線,應用范圍很廣,使用十分頻緊。AutoCAD雖然提供繪制直線段的命令,但沒有直接提供繪制標準中心線的命令,用戶如果要繪制標準中心線,需要事先根據國家制圖標準設定標準中心線的線型和比例,并且在加載以后,用直線段繪制命令先繪制直線段,再使用圖形編輯命令進行編輯修改才能得到所需要的中心線,此過程非常繁瑣,而且還容易出錯。事實上,AutoCAD具有開放性的體系結構和多重工業標準,允許用戶采用高級程序設計語言對其進行擴充和修改,利用這一特點,本文介紹一種快速繪制機械圖形標準中心線的方法,按照該方法,用戶可以快速、精確地繪制出所需要的機械圖形中心線。

    一、國家機械制圖標準對中心線的要求

在機械工程制圖中,國家制圖標準(GB/T 4457. 4-2002)對中心線的畫法作了詳細的規定,具體規定如圖1.圖2所示。

CAD中快速繪制圖形中心線autocad資料圖片1

    二、實現中心線快速繪制的原理與方法

AutoCAD有11個下拉菜單和30個工具欄,其常用的內部命令都可以通過下拉菜單命令和工具按鈕來執行。要快速繪制機械圖形標準中心線,用戶應重新創建一個新的內部命令來直接繪制中心線,具體做法:利用內嵌在AutoCAD中的VLISP集成開發環境編寫程序代碼來分別定義標準中心線線型、加載標準中心線和繪制標準中心線,編澤程序代碼生成能直接執行的應用程序并使之轉換成能在AutoCAD環境下直接執行的內部命令,修改AutoCAD菜單文件,在下拉菜單中增設繪制標準中心線的菜單命令和工具按鈕。最后利用該菜單命令和工具按鈕來決速繪制機械圖形標準中心線。

    (一)標準中心線的線型定制

AutoCAD有三種線型文件:ACAD.LIN , ACADISO.LIN、IGES.LIN,其中ACADISO.LIN在啟動時自動加載,為了使用方便,一般ACADISO.LIN文件中定義新線型。根據國家制圖標準的規定,將機械圖形的標準中心線線型定義如下:
    *ZXL,中心線
    A, 10,-1,1,-1,10,-1,1,-1
    根據線型定制時的命令行輸入要求,標準中心線的定制可以寫成如下的VLISP代碼:
    (defun c:zxl()
    (command "-linetype" "C" "ZXL" "acaddiso.lin"
    "中心線" "10,-1,1,-1,10,-1,1,-1" "")
    (princ)
    )

在VLISP集成環境中,加載上述代碼,直接在AutoCAD命令行執行zxl命令,定制標準中心線成功,用戶可以在AutoCAD"加載或重載線型"對話框中看到ZXL線型存在。

    (二)創建標準中心線快速繪制命令

在繪制線段時,通常采取目標捕捉的方式來確定線段的起點和終點,然后繪制出所需線段,對于標準中心線而言,兩端都應超出端點2-5mm,如圖3所示。

CAD中快速繪制圖形中心線autocad資料圖片2

在圖3中,pl,p2是利用日標捕捉方式確定的線段起點和終點,p0,p3是在原來的長度上超出了毫米后的線段新起點和新終點,θ是該線段與水平軸正向的夾角,利用三角函數的對應關系,可以確定p0,pl,p2,p3之間的坐標關系如下:

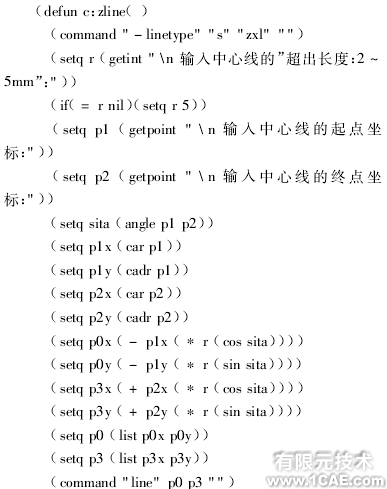

結合表達式(1)和表達式(2),定義一個新內部命令zline來繪制中心線,zline命令的VL1SD代碼如下:

CAD中快速繪制圖形中心線autocad資料圖片3

CAD中快速繪制圖形中心線autocad資料圖片4

加載上述代碼,直接在AutoCAD命令行利用zline命令繪制標準中心線。為了使zline命令成為真正的GXL內部命令,保證能在每次啟動AutoCAD 時自行加載,最好將上述代碼保存在acad2005.1sp文件中。

(三)定制下拉菜單命令

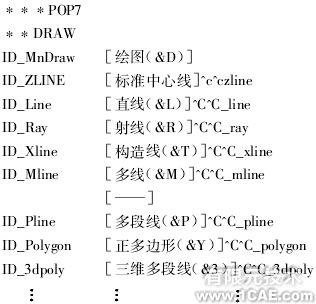

AutoCAD菜單源文件名為acad. mnu,進入AutoCAD的support文件夾,打開acad. mnu,找到**pop7位置,將" 1D_ ZL1NE;[標準中心線] c -czline"加入到該子菜單中,具體如下:

CAD中快速繪制圖形中心線autocad資料圖片5

保存文件,重新加載acad. mnu,繪圖下拉菜單發生改變,如圖4所示。用鼠標單擊菜單命令"標準中心線",根據命令行的提示,可以快速、精確地繪制出機械圖形標準中心線。

CAD中快速繪制圖形中心線autocad資料圖片6

    (四)制作繪圖工具按鈕

為了繪圖方便,用戶還可以用下述方制作一個工具按鈕,用于快速繪制標準中心線。具體做法如下:
    ①單擊"視圖"菜單下的"工具欄"命令,顯示"自定義對話框",在"繪圖"工具欄中復制一個命令按鈕,并選定該按鈕,對"自定義對話框"作相應修改,如圖5所示。

CAD中快速繪制圖形中心線autocad技術圖片7

②單擊"應用"按鈕,并關閉"自定義對話框"。"繪圖"工具欄發生改變,如圖6所示。用鼠標單擊工具欄上的"標準中心線"按鈕,同樣可以快速、精確地繪制出機械圖形標準中心線。

CAD中快速繪制圖形中心線autocad技術圖片8

三、結論

實踐證明:在AutoCAD 2005環境下利用本文介紹的方法來繪制機械圖形中心線,效果十分理想,用戶在執行繪圖命令后,可以根據需要和命令行的相關提示隨意設定中心線超出部分長度,快速繪制出所需的機械圖形中心線。另外,用這種方法創建的中心線繪制命令是一個真正的內部命令,能在AutoCAD每次啟動后自行加載,不受其它任何因素的影響。所以說,本文介紹的方法應該最實用、最方便的。
