本文詳細介紹AutoCAD 2007 使用修改命令編輯對象

中文版 AutoCAD 2007 的 “ 修改 ” 菜單中包含了大部分編輯命令,通過選擇該菜單中的命令或子命令,可以幫助用戶合理地構造和組織圖形,保證繪圖的準確性,簡化繪圖操作。本章將詳細介紹移動、旋轉、對齊、復制、偏移、鏡像、倒角、圓角和打斷對象等命令的使用方法。

通過本章的學習,讀者應掌握刪除、復制、鏡像、移動、對齊、偏移、陣列、旋轉、延伸、圓角、拉伸等命令編輯對象的方法,以及綜合運用多種圖形編輯命令繪制圖形的方法。

4.2.1 刪除對象

在 AutoCAD 2007 中,可以用 “ 刪除 ” 命令,刪除選中的對象。選擇 “ 修改 ” | “ 刪除 ” 命令 (ERASE) ,或在 “ 修改 ” 工具欄中單擊 “ 刪除 ” 按鈕,都可以刪除圖形中選中的對象。

通常,當發出 “ 刪除 ” 命令后,需要選擇要?jiǎng)h除的對象,然后按 Enter 鍵或 Space 鍵結 束對象選擇,同時刪除已選擇的對象。如果在 “ 選項 ” 對話框的 “ 選擇 ” 選項卡中,選中 “ 選擇模式 ” 選項組中的 “ 先選擇后執行 ” 復選框,就可以先選擇對象,然后單擊 “ 刪除 ” 按鈕刪除。

4.2.2 復制對象

在 AutoCAD 2007 中,可以使用 “ 復制 ” 命令,創建與原有對象相同的圖形。選擇 “ 修改 ” | “ 復制 ” 命令 (COPY) ,或單擊 “ 修改 ” 工具欄中的 “ 復制 ” 按鈕,即可復制已有對象的副本,并放置到指定的位置。執行該命令時,首先需要選擇對象,然后指定位移的基點和位移矢量 ( 相對于基點的方向和大小 ) 。
使用 “ 復制 ” 命令還可以同時創建多個副本。在 “ 指定第二個點或 [ 退出 (E)/ 放棄 (U)< 退出 >:” 提示下,通過連續指定位移的第二點來創建該對象的其他副本,直到按 Enter 鍵結束。

4.2.3 鏡像對象

在 AutoCAD 2007 中,可以使用 “ 鏡像 ” 命令,將對象以鏡像線對稱復制。選擇 “ 修改 ” | “ 鏡像 ” 命令 (MIRROR) ,或在 “ 修改 ” 工具欄中單擊 “ 鏡像 ” 按鈕即可。執行該命令時,需要選擇要鏡像的對象,然后依次指定鏡像線上的兩個端點,命令行將顯示 “ 刪除源對象嗎? [ 是 (Y)/ 否 (N)] <N>: ” 提示信息。如果直接按 Enter 鍵,則鏡像復制對 象,并保留原來的對象;如果輸入 Y ,則在鏡像復制對象的同時刪除原對象。

在 AutoCAD 2007 中,使用系統變量 MIRRTEXT 可以控制文字對象的鏡像方向。如果 MIRRTEXT 的值為 1 ,則文字對象完全鏡像,鏡像出來的文字變得不可讀;如果 MIRRTEXT 的值為 0 ,則文字對象方向不鏡像。

CAD使用修改命令編輯對象autocad technology圖片1

CAD使用修改命令編輯對象autocad資料圖片2
4.2.4 偏移對象

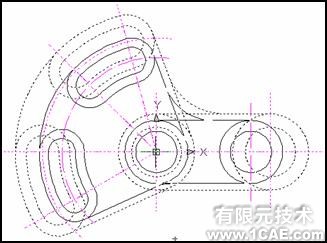

在 AutoCAD 2007 中,可以使用 “ 偏移 ” 命令,對指定的直線、圓弧、圓等對象作同心偏移復制。在實際應用中,常利用 “ 偏移 ” 命令的特性創建平行線或等距離分布圖形。

選擇 “ 修改 ” | “ 偏移 ” 命令 (OFFSET) ,或在 “ 修改 ” 工具欄中單擊 “ 偏移 ” 按鈕,執行 “ 偏移 ” 命令,其命令行顯示如下提示:指定偏移距離或 [ 通過 (T)/ 刪除 (E)/ 圖層 (L)] < 通過 >:
默認情況下,需要指定偏移距離,再選擇要偏移復制的對象,然后指定偏移方向, 以復制出對象。

4.2.5 陣列對象

在 AutoCAD 2007 中,還可以通過 “ 陣列 ” 命令多重復制對象。選擇 “ 修改 ” | “ 陣列 ” 命令 (ARRAY) ,或在 “ 修改 ” 工具欄中單擊 “ 陣列 ” 按鈕,都可以打開 “ 陣列 ” 對話框,可以在該對話框中設置以矩形陣列或者環形陣列方式多重復制對象。

a、矩形陣列復制

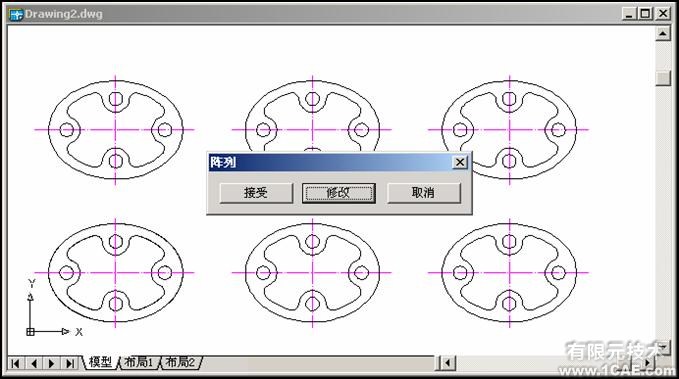

在 “ 陣列 ” 對話框中,選擇 “ 矩形陣列 ” 單選按鈕,可以以矩形陣列方式復制對象。

CAD使用修改命令編輯對象autocad資料圖片3

CAD使用修改命令編輯對象autocad資料圖片4
b、環形陣列復制

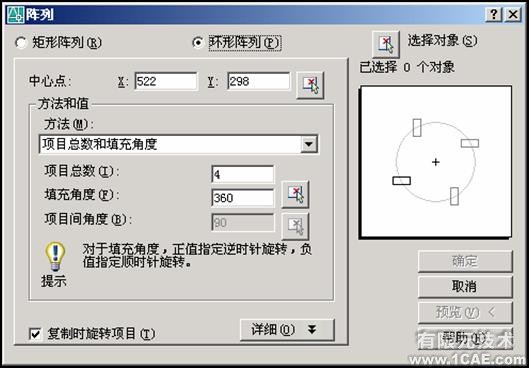

在 “ 陣列 ” 對話框中,選擇 “ 環形陣列 ” 單選按鈕,可以以環形陣列方式復制圖形。

CAD使用修改命令編輯對象autocad資料圖片5

CAD使用修改命令編輯對象autocad資料圖片6

4.2.6 移動對象

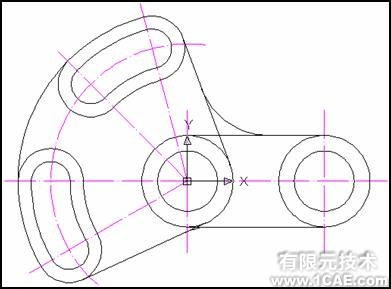

移動對象是指對象的重定位。選擇 “ 修改 ” | “ 移動 ” 命令 (MOVE) ,或在 “ 修改 ” 工具欄中單擊 “ 移動 ” 按鈕,可以在指定方向上按指定距離移動對象,對象的位置發生了改變,但方向和大小不改變。
要移動對象,首先選擇要移動的對象,然后指定位移的基點和位移矢量。在命令行的 “ 指定基點或 [ 位移 ]< 位移 > ” 提示下,如果單擊或以鍵盤輸入形式給出了基點坐標,命令行將顯示 “ 指定第二點或 < 使用第一個點作位移 >: ” 提示;如果按 Enter 鍵,那么所給出的基點坐標值就作為偏移量,即將該點作為原點 (0,0) ,然后將圖形相對于該點移動由基點 設定的偏移量。

4.2.7 旋轉對象

選擇 “ 修改 ” | “ 旋轉 ” 命令 (ROTATE) ,或在 “ 修改 ” 工具欄中單擊 “ 修改 ” 按鈕,可以將對 象繞基點旋轉指定的角度。

執行該命令后,從命令行顯示的 “ UCS 當前的正角方向 : ANGDIR= 逆時針 ANGBASE=0 ” 提示信息中,可以了解到當前的正角度方向 ( 如逆時針?lè)较?) ,零角度方向與 X 軸正方向的夾角 ( 如 0 ° ) 。

選擇要旋轉的對象 ( 可以依次選擇多個對象 ) ,并指定旋轉的基點,命令行將顯示 “ 指定旋轉角度或 [ 復制 (C) 參照 (R)]<O> ” 提示信息。如果直接輸入角度值,則可以將對象繞基點轉動該角度,角度為正時逆時針旋轉,角度為負時順時針旋轉;如果選擇 “ 參照 (R)” 選項,將以參照方式旋轉對象,需要依次指定參照方向的角度值和相對于參照方向的角度值。

4.2.8 對齊對象

選擇 “ 修改 ” | “ 三維操作 ” | “ 對齊 ” 命令 (ALIGN) ,可以使當前對象與其他對象對齊,它既適用于二維對象,也適用于三維對象。
在對齊二維對象時,可以指定 1 對或 2 對對齊點 ( 源點和目標點 ) ,在對齊三維對象時,則需要指定 3 對對齊點。

CAD使用修改命令編輯對象autocad資料圖片7
4.2.9 修剪對象

在 AutoCAD 2007 中,可以使用 “ 修剪 ” 命令縮短對象。選擇 “ 修改 ” | “ 修剪 ” 命令 (TRIM) ,或在 “ 修改 ” 工具欄中單擊 “ 修剪 ” 按鈕,可以以某一對象為剪切邊修剪其他對 象。

在 AutoCAD 2007 中,可以作為剪切邊的對象有直線、圓弧、圓、橢圓或橢圓弧、多段線、樣條曲線、構造線、射線以及文字等。剪切邊也可以同時作為被剪邊。默認情況下,選擇要修剪的對象 ( 即選擇被剪邊 ) ,系統將以剪切邊為界,將被剪切對象上位于拾取點一側的部分剪切掉。如果按下 Shift 鍵,同時選擇與修剪邊不相交的對象,修剪邊將變?yōu)檠由爝吔?將選擇的對象延伸至與修剪邊界相交。

4.2.10 延伸對象

在 AutoCAD 2007 中,可以使用 “ 延伸 ” 命令拉長對象。選擇 “ 修改 ” | “ 延伸 ” 命令 (EXTEND) ,或在 “ 修改 ” 工具欄中單擊 “ 延伸 ” 按鈕,可以延長指定的對象與另一對象相交或外觀相交。

延伸命令的使用方法和修剪命令的使用方法相似,不同之處在于:使用延伸命令時,如果在按下 Shift 鍵的同時選擇對象,則執行修剪命令;使用修剪命令時,如果在按下 Shift 鍵的同時選擇對象,則執行延伸命令。

CAD使用修改命令編輯對象autocad資料圖片8
4.2.11 縮放對象

在 AutoCAD 2007 中,可以使用 “ 縮放 ” 命令按比例增大或縮小對象。選擇 “ 修改 ” | “ 縮放 ” 命令 (SCALE) ,或在 “ 修改 ” 工具欄中單擊 “ 縮放 ” 按鈕,可以將對象按指定的比例因子相對于基點進行尺寸縮放。先選擇對象,然后指定基點,命令行將顯示 “ 指定比例因子或 [ 復制 (C)/ 參照 (R)]<1.0000>: ” 提示信息。如果直接指定縮放的比例因子,對象將根據該比例因子相對于基點縮放,當比例因子大于 0 而小于 1 時縮小對象,當比例因子大于 1 時 放大對象;如果選擇 “ 參照 (R) ” 選項,對象將按參照的方式縮放,需要依次輸入?yún)⒄臻L(zhǎng)度的值和新的長度值, AutoCAD 根據參照長度與新長度的值自動計算比例因子 ( 比例因子 = 新長度值 / 參照長度值 ) ,然后進行縮放。

CAD使用修改命令編輯對象autocad資料圖片9

CAD使用修改命令編輯對象autocad資料圖片10
4.2.12 拉伸對象

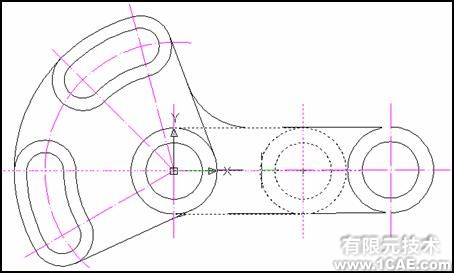

選擇 “ 修改 ” | “ 拉伸 ” 命令 (STRETCH) ,或在 “ 修改 ” 工具欄中單擊 “ 拉伸 ” 按鈕,就可以移動或拉伸對象,操作方式根據圖形對象在選擇框中的位置決定。執行該命令時,可以使用 “ 交叉窗口 ” 方式或者 “ 交叉多邊形 ” 方式選擇對象,然后依次指定位移基點和位移矢量,將會移動全部位于選擇窗口之內的對象,而拉伸 ( 或壓縮 ) 與選擇窗口邊界相交的對 象。

CAD使用修改命令編輯對象autocad應用技術圖片圖片11

CAD使用修改命令編輯對象autocad應用技術圖片圖片12
4.2.13 拉長對象

選擇 “ 修改 ” | “ 拉長 ” 命令 (LENGTHEN) ,或在 “ 修改 ” 工具欄中單擊 “ 拉長 ” 按鈕,即可修改線段或者圓弧的長度。

4.2.14 倒角對象

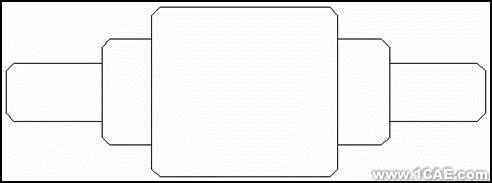

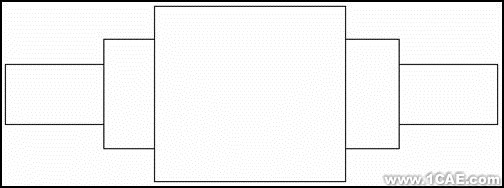

在 AutoCAD 2007 中,可以使用 “ 倒角 ” 命令修改對象使其以平角相接。選擇 “ 修改 ” | “ 倒角 ” 命令 (CHAMFER) ,或在 “ 修改 ” 工具欄中單擊 “ 倒角 ” 按鈕,即可為對象繪制倒角。

CAD使用修改命令編輯對象autocad應用技術圖片圖片13

CAD使用修改命令編輯對象autocad應用技術圖片圖片14
4.2.15 圓角對象

在 AutoCAD 2007 中,可以使用 “ 圓角 ” 命令修改對象使其以圓角相接。選擇 “ 修改 ” | “ 圓角 ” 命令 (FILLET) ,或在 “ 修改 ” 工具欄中單擊 “ 圓角 ” 按鈕,即可對對象用圓弧修圓角。

修圓角的方法與修倒角的方法相似,在命令行提示中,選擇 “ 半徑 (R) ” 選項,即可設 置圓角的半徑大小。

CAD使用修改命令編輯對象autocad應用技術圖片圖片15

4.2.16 打斷對象

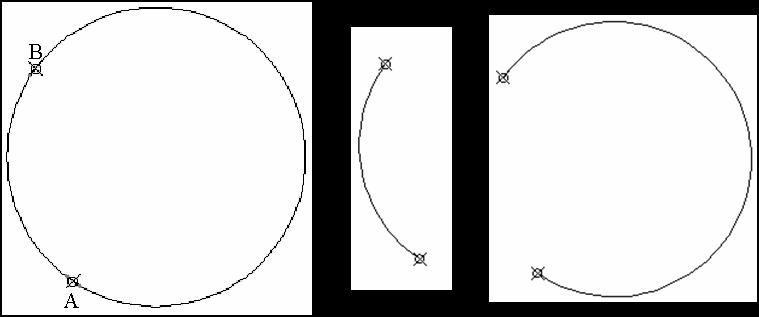

在 AutoCAD 2007 中,使用 “ 打斷 ” 命令可部分刪除對象或把對象分解成兩部分,還可以使用 “ 打斷于點 ” 命令將對象在一點處斷開成兩個對象。
a、打斷對象

選擇 “ 修改 ” | “ 打斷 ” 命令 (BREAK) ,或在 “ 修改 ” 工具欄中單擊 “ 打斷 ” 按鈕,即可部分刪除對象或把對象分解成兩部分。執行該命令并選擇需要打斷的對象。
b、打斷于點

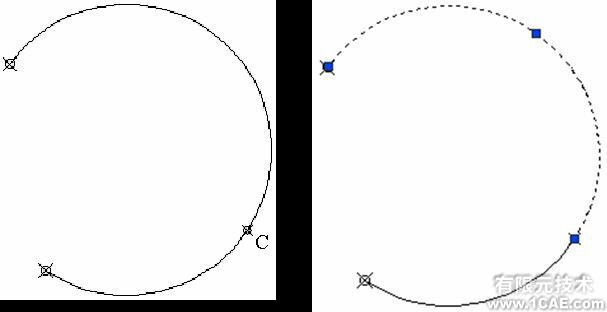

在 “ 修改 ” 工具欄中單擊 “ 打斷于點 ” 按鈕,可以將對象在一點處斷開成兩個對象,它是從 “ 打斷 ” 命令中派生出來的。執行該命令時,需要選擇要被打斷的對象,然后指定打斷點,即可從該點打斷對象。

CAD使用修改命令編輯對象autocad應用技術圖片圖片16

4.2.16 合并對象

如果需要連接某一連續圖形上的兩個部分,或者將某段圓弧閉合為整圓,可以選擇 “ 修改 ” | “ 合并 ” 命令或在命令行輸入 JOIN 命令,也可以單擊 “ 修改 ” 工具欄上的 “ 合并 ” 按鈕。

4.2.17 分解對象

對于矩形、塊等由多個對象編組成的組合對象,如果需要對單個成員進行編輯,就需要先將它分解開。選擇 “ 修改 ” | “ 分解 ” 命令 (EXPLODE) ,或在 “ 修改 ” 工具欄中單擊 “ 分解 ” 按鈕,選擇需要分解的對象后按 Enter 鍵,即可分解圖形并結束該命令。
