針對行業特點,解決實際問題——Autodesk Inventor 在變壓器結構設?

2013-05-22 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

孟慶民來源:萬方數據

面向變壓器行業,致力于變壓器產品相關軟件的開發。主要包括備類新產品結構優化設計、電幣單計算優化設計和變壓器工程分析計算;推進行業計算機三維可視化設計技術的應用,提高行業數字化技術在生產、制造、試驗、管理以及經營等方面的應用水平。

    從二維到三維的轉變

    沈陽變壓器研究所( STI )成立于1960年,是具有很強科研開發能力的現代化高新技術企業。STI承擔、組織并完成了幾十項國家重大科技攻關和科研項目,取得了豐碩的科研成果,共榮獲國家級及省、部級科技進步獎34項,軟件技術在變壓器行業500余家企業得到廣泛應用。STI 還建立了世界第一流的國內規模最大的強電流檢驗室和國內第一流的變壓器試驗基地,與荷蘭KEMA試驗室和意大利CESI 試驗室等國際知名的電工試驗室均有密切的工作聯系,可以滿足500kV 及以下變壓器類產品的試驗要求,為提高中國變壓器產品抗短路能力提供了足夠的試驗條件。

    筆者所在部門的主要工作是:面向變壓器行業,致力于變壓器產品相關軟件的開發。主要包括備類新產品結構優化設計、電幣單計算優化設計和變壓器工程分析計算;推進行業計算機三維可視化設計技術的應用,提高行業數字化技術在生產、制造、試驗、管理以及經營等方面的應用水平。

    雖然STI 得到了很多榮譽,也擁有了很多客戶。但是隨著技術的發展和需求的提升,在實際的生產工作中,還存在一些急需解決的技術問題,包括:

    (l)如何與客戶進行更好、更有效的溝通;

    (2)變壓器設計中最核l心的軼芯和線圈的計算問題;

    (3)現有的布線方式需要進行長時間的手工計算;

    (4)無法保證零部件設計數據的一致性;

    (5)設計中,修改關聯文件帶來的問題。

    上述是存在于實際工作過程中的突出問題,由于它們的存在,輕則會影響變壓器的設計周期、設計質量,重則影響產品的市場前景和客戶滿意度。

    基于產品的獨特性,變壓器產品的線圈在制作時絕大多數是靠手工操作來完成,因此目前還離不開二維工程圈,對于二維參數化圖,應用AutoCAD編程比較方便。但大型變壓器的引線布置比較復雜,由于這些原因, STI開始醞釀設計平臺從二維軟件向三維軟件的升級,并著于進行軟件的選型工作。

    在選型初期,我們了解并試用了很多的三維軟件,通過對軟件的操作性、設計性、應力分析功能以及與其他軟件的兼容性等方面的考察,公司最終選擇了Inventor軟件。與其他待選軟件相比, Inventor軟件最適合我所的現有情況I 與AUTOCAD接口方便、原有的DWG文件利用率高、價格合理,便于行業推廣......

    在試用階段, Inventor軟件所表現出了良好的性能,明顯提了設計效率。以設計一臺電壓等級為110干伏、容量為63000干伏安的三繞組有載變壓器產品為慨,以往靠人工設計1 需要5人10天左右才能完成,而采用該系統設計,僅需2人6天即可完成,設計效率提高了4~5倍。試用后,我們共采購了30套Inventor軟件,主要用于產品開發部和軟件開發部,用來完成產品設計和變壓器三維設計系統平臺的開發工作。

    Inventor三維設計

    在變壓器結構設計中,涉及到電、誠、熱、力、場等諸多問題1 下文僅以變壓器引線設計為例,說明Inventor軟件在產品設計中的作用。

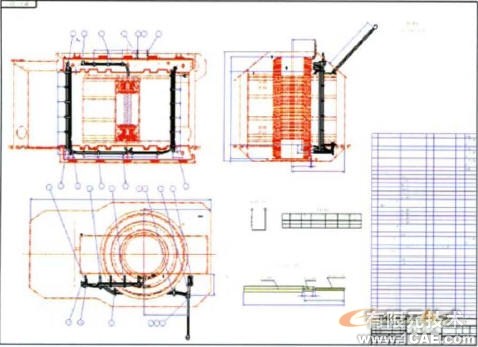

    變壓器引線設計具有相關因素多、結構變化大及圖面表達復雜等特點。型號為SFZ11-31500幾10的變壓器中低莊尋|線二維工程圖,如圖1所示。如果單就該種結構而應用二維軟件設計,不考慮結構計算所用時間,僅繪圖工作量就很大。而且結構發生了變化,導致引線走線發生變化,相應的木件夾持結構也將隨之改變,所以整張圖紙就要重新設計,會耗費大量的時間。

針對行業特點,解決實際問題——Autodesk Inventor 在變壓器結構設?autocad應用技術圖片圖片1

圖1 變壓器引線工程圖

    近年來,隨著變壓器專業設計平臺系統的成功研制,設計變壓器可l 線部分的工作量明顯減少。由于受平臺的限制,結構設計還是不夠靈活,軟件開發者往往以量取(即增加各類結構的模板數量) ,但布線需要計算,工作量很大。引線布線也成為開發變壓器三維設計軟件的瓶頸。筆者多年從事變壓器三維設計系統的引線部分開發工作,接觸過多種三維設計豐臺,通過對比,認為Inventor軟件的"管道布線"功能是解決這瓶頸的有效方法。

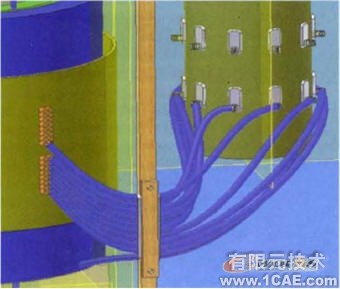

    Inventor 軟件的"管道布線"模塊如圖2所示。這種布線方式如果通過手工計算的方式完成幾乎是不可能的,而應用"管道布線"模塊只需添加十個線束,在幾分鐘內就可完成。且生成酌線束具有自適應功能,不管結構如何變化,Inventor軟件都會自動計算,使布好的線適應新的結構,大大減少了開發者的工作量,下面通過實例來說明這一特點。

    首先,需要將其他零部件裝配好(也可以不全部裝配上,因?yàn)椴己玫木€可以隨時添加"工作點"以改變線酌布置為式,這也是該軟件靈活性的另一體現) ,因?yàn)閼?yīng)用"管道布線"需要選擇一些點以確定線的走向。然后,在打開的裝配圖的部f件牛面板上選取"創建約束"命令,即彈出對話框,如圖3所示。為便于記憶,可取容易理解、記憶的名稱。選擇好存儲的位置后"確定",就進入到了"三維布線"模式,此時,部件面板已經變成三維布線面板。在瀏覽器申用右鍵單擊剛剛創建酌線束,彈出快捷菜單,選擇"線束設置"來定義線的外觀。設置完成后,在三維布線面板中選擇"創建線束段"進行布線,接下來的任務就是在裝配圖中選取各種點(包括各種特征點,如圓心、頂點等) ,選完后單擊右鍵,在彈出的快捷菜單中選擇"完成"一條線就布置完成了。

針對行業特點,解決實際問題——Autodesk Inventor 在變壓器結構設?autocad培訓教程圖片2

圖2 "管道布線"模塊

針對行業特點,解決實際問題——Autodesk Inventor 在變壓器結構設?autocad培訓教程圖片3

圖3 創建線束界面

    布線的關鍵是"工作點"的選取。在實際工作中,應盡可能多選一些"工作點"\否則會出現由于選取的"工作點"數量過少,而產生布線結果與要求不←致的情況。必要時,可額外創建一些輔助點作為"工作點,并將這些點約束到要求的位置上。

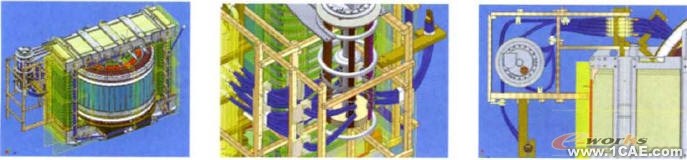

    用Inventor軟件的"管道布線"模塊生成的三維圖,完全能滿足引線的設計要求,如圖4所示。由于虧|線布線對于操作者來說過于簡單,因此我們在開發時已經將該部分做成交五式的,更增加了軟件的靈活↑生,充分滿足引線部分多變性的要求。

    二維圖是目前變壓器行業指導生產的主要文檔,因此二維圈能否滿足行業要求,也是至關重要的,用Inventor軟件的"管道布線"生成三維實體后,投影生成的二維圖如圖5所示。
由于變壓器引線設計有其特殊性,受傳統因素影響也較多,因此對二維圖格式的要求比較嚴格,比如要求繪出油箱及器身外形,而且要求用雙點劃線、標尺寸等。Inventor的二維圖功能比較強,如對單個零部件進行線型設置、整根線的可見性設置等,極大地提高了二維圖的生成效率,可以滿足引線設計的要求。

    綜上所述, Autodesk公司的Invent曠的"管道布線"模塊,基本能夠滿足變壓器引線復雜多變的生產設計要求,通過二次開發,該軟件可以在本行業推廣普及,并對本行業設計效率和質量的提高、生產周期的縮短起到了直接作用。

針對行業特點,解決實際問題——Autodesk Inventor 在變壓器結構設?autocad培訓教程圖片4

圖4 生成的二維圖滿足要求

    效果與展望

    在引進Inventor 軟件后,使以往設計工作中很多令人頭疼的問題迎刃而解,明顯提高了設計水平和設計效率。不僅滿足我們事先期望的要求,在某些方面優勢還很突出,因此Inventor 軟件已經成為我所的主流設計平臺,圓滿解決了我們目前面臨的主要問題,其中包括:

    (l) OWF 文件很好地解決了與下游企業、客戶交流和溝通的問題;

    (2)通過在Inventor和Autoe礎上開發二次開發軟件,解決了變壓器設計中核心的芯和線圈的計算問題;

    (3) 應用Inventor 軟件的"管道布線"模塊,操作步驟少、靈活性好,在幾分鐘內就可完成手工計算的方式需要天的布線設計;

    (4)通過Vault 實現協同設計,保證了零部件設計數據的一致性,而圖紙以及相關的技術文檔也可在Vault 中實現統-管理I Vault 可內嵌于AutoCAO 和Inventor 的菜單中,而且免費;

    (5)在使用Inventor 軟件后,設計中因修改關聯文件而帶來的問題減少了90% 以上。

    除此之外,也使我們對Inventor 些特色功能的理解逐步加深:

    (1)軟件的易操作性。我們現有的設計人員年齡大多在30~40 歲間,短時間就能輕松掌握Inventor 軟件。另外, Inventor 軟件對新人熟悉設計工作和產品結構都很有幫助,但熟練掌握至少需要l 個月的時間。

    (2)全面開放的二次開發工具。我們一直在Inventor 軟件上選行二次開發, Inventor軟件的數據接口和開發接口有很好的開放性。

    (3) 數據交流性好。在選用Inventor后,為了滿足用戶的需求,我們也使用一部分其他的軟件系統,通過中間件模塊實現數據共享,還建立了專用數據庫,互相關聯性和數據傳遞性良好。
