AutoCAD2010動態圖塊和參數化功能

AutoCAD2010版本實現了參數化功能和動態圖塊功能的集成。

更新后的圖塊編輯器
增強后的圖塊編輯器ribbon選項卡同時包含了幾何和尺寸約束。此外, 圖塊界面中還添加了一個新的選項卡, 用于專門對參數化約束所使用的面板進行定制。
在圖塊編輯器中分配幾何約束就如同在繪圖編輯器中工作一樣。將約束幾何體導入圖塊編輯器之后,其約束性將保留。

AutoCAD2010動態圖塊和參數化功能autocad培訓教程圖片1

AutoCAD2010動態圖塊和參數化功能autocad design圖片2

尺寸約束
        還可以將尺寸約束參數添加到動態圖塊幾何體中。這些參數的名稱隨即顯示為圖塊的屬性, 非常類似于標準的動態圖塊參數。將“尺寸約束” 添加到圖塊幾何體時, 您還能夠控制夾點的數量, 以便用戶進行編輯。
        注:確保圖塊定義中包含您的約束, 而不應在事后添加這些約束, 這有助于實現最佳結果。
        提示: 添加尺寸約束時, 請貼近“圖塊編輯器”區 (不要從參數化選項卡中抓取這些約束!)

構造幾何體

AutoCAD2010動態圖塊和參數化功能autocad design圖片3

現在,您可以在插入的圖塊上創建能夠在圖塊編輯器中顯示的構造幾何體了。新的“圖塊構造”(BCONSTRUCTION) 工具使您能夠輕松地將當前的幾何體轉換為結構幾何體, 轉換后的幾何體以灰色虛線顯示。

測試圖塊
現在, 您無需退出圖塊編輯器, 也可以對圖塊進行測試! 利用新的 “測試圖塊” 工具, 您無需保存變更和退出圖塊編輯器便可對圖塊進行檢測。

參數管理器
利用新的 “參數管理器” , 您能夠訪問所有類型的圖塊參數和屬性。您可以對參數在“屬性” 面板中是否顯示及其排序進行控制。

AutoCAD2010動態圖塊和參數化功能autocad design圖片4

圖塊表格

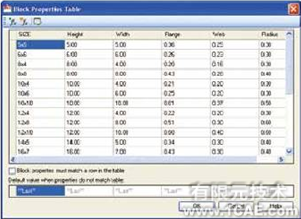

在這里,您能夠使動態圖塊的功能得到完全的發揮。借助“圖塊表格”工具(BTABLE) , 您能夠?qū)D塊的各類變化進行定義。您可以手動輸入這些變化或粘貼來自Excel電子表格的變化。
通過選擇與表格某一行匹配的圖塊特性, 您甚至可以進一步對圖塊的插入進行控制,從而避免了隨機性非標準零件的創建。

AutoCAD2010動態圖塊和參數化功能autocad design圖片5
