對于圖形中已有的文字對象,用戶可使用各種編輯命令對其進行修改。
10.3.1 文字編輯命令
該命令對多行文字、單行文字以及尺寸標注中的文字均可適用,其調用方式為:
工具欄:“Text(文字)”→
菜單:【Modify(修改)】→【Object(對象)】→【Text(文字)】→【Edit…(編輯)】
命令行:ddedit(或別名ed)
調用該命令后,如果選擇多行文字對象或標注中的文字,則出現“Multiline Text Editor(多行文字編輯器)”對話框,來改變?nèi)炕虿糠治淖值母叨?、字體、顏色和調整位置等,詳見10.1.1節。而對于單行的文字對象,則彈出“Edit Text(編輯文字)”對話框,見圖10-15。該對話框只能修改文字,而不支持字體、調整位置以及文字高度的修改。
專家指點 缺省的文字編輯器是“Multiline Text Editor(多行文字編輯器)多行文字編輯器”,但可以選擇使用第三方編輯器,該編輯器在“Option(選項)”對話框中設置,也可以用MTEXTED系統變量設置。
10.3.2 拼寫檢查命令
該命令用于對圖形中被選擇的文字進行拼寫檢查,并可根據不同的語言在幾種主詞典之中選擇一個,其調用方式為:
菜單:【Tools(工具)】→【Spelling(拼寫檢查)】
命令行:spell(或別名sp)

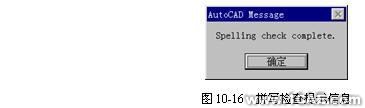

運行該命令后,系統提示選擇對象,然后自動對用戶所選擇的一個或多個對象進行拼寫檢查,如果沒有發現錯誤,系統顯示如圖10-16所示的提示信息。

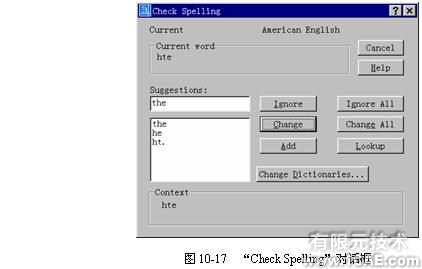

如果檢查中發現錯誤,則彈出“Check spelling(檢查拼寫)”對話框,如圖10-17所示。
在該對話框的上部顯示當前詞典(Current Dictionary)和當前檢查到的拼寫錯誤的單詞(Current Word),當然,該單詞的拼寫不一定是錯誤的,只要是當前詞典中沒有的單詞都會被標識出來。
在“Suggestion(建議)”編輯框中顯示所有與拼寫錯誤單詞相近的、拼寫正確的單詞,用戶可根據實際情況進行如下操作:
(1) Ignore按鈕:跳過當前詞而不進行修改。
(2) Ignore all按鈕:跳過被檢查的文字中所有與當前詞相同的單詞。
(3) Change按鈕:用“Suggestions(建議)”框中的詞替換當前詞。
(4) Change all按鈕:用“Suggestions(建議)”框中的詞替換被檢查的文字中所有與當前詞相同的單詞。
(5) Add按鈕:將當前詞添加到當前詞典中。
(6) Lookup按鈕:對“Suggestions(建議)”框的單詞再進行檢查。

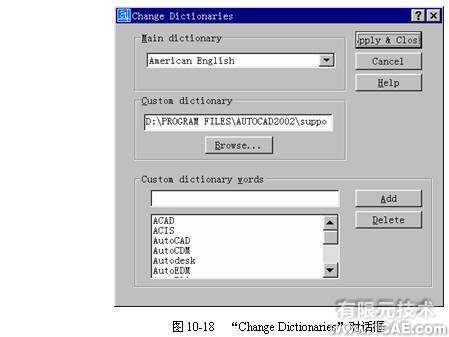

此外,用戶還可以單擊Change Dictionaries...按鈕,彈出“Change Dictionaries(修改詞典)”對話框,如圖10-18所示。在該對話框中可以改變當前詞典或在詞典中增減單詞。
最后,在“Check spelling(檢查拼寫)”對話框的底部“Context(上下文)”區域顯示一個短語,表示當前詞在句中是如何使用的,使用該區域來檢查句子的正確結構。
說明 “spell”命令可以透明的使用。
10.3.3 查找命令
查找命令可以對文字對象進行查找、替換、選擇或縮放等各種操作,該命令所適用的對象包含單行文字、 多行文字、塊屬性值、 標注注釋文字、超級鏈接說明和超級鏈接等。
該命令的調用方式為:
工具欄:“Standard(標準)”→
菜單:【Edit(編輯)】→【Find…(查找)】
快捷菜單:結束所有激活命令,在繪圖區域單擊右鍵并選擇“Find…(查找)”項
命令行:find

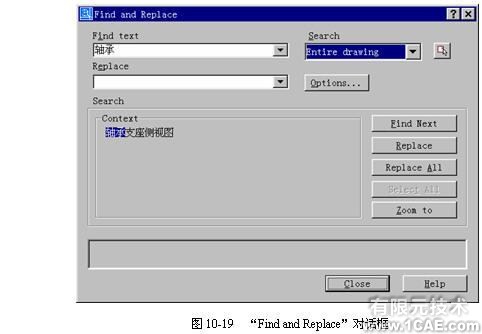

調用該命令后,系統彈出“Find and Replace(查找和替換)”對話框,如圖10-19所示。
該對話框各項作用為:
(1) “Find text(查找字符串)”:指定要查找的文字字符串,列表中將保存最近使用過的六個字符串。
(2) “Replace(改為)”:指定要替換的文字字符串,列表中將保存最近使用過的六個字符串。
(3) “Search(搜索范圍)”:指定搜索的范圍。如果存在當前選擇集,則列表中缺省顯示“Current Selection(當前選擇)”;否則列表中將缺省顯示“Entire drawing(整個圖形)”。用戶也可單擊 按鈕來創建一個選擇集。

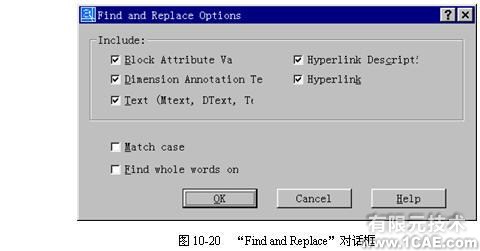

(4) Option...按鈕:單擊該按鈕,將彈出“Find and Replace Options(查找和替換選項)”對話框。在該對話框中用戶可以在“Include(包含)”欄中指定查找命令所應用的對象,包括:
① Block Attribute Value(塊屬性值)
② Dimension Annotation Text(標注注釋文字)
③ Text(Mtext,Dtext,Text)(文字)
④ Hyperlink Description(超級鏈接說明)
⑤ Hyperlink(超級鏈接)
此外,用戶還可以指定“Match case(區分大小寫)”和“Find whole word only(全字匹配)”等項來設置查找條件。
(5) Find/Find Next按鈕:在“Find text(查找字符串)”框內輸入了需要查找的字符串后,Find按鈕將被激活。單擊該按鈕后AutoCAD將在指定的搜索范圍內進行查找,如果找到了要搜尋的文字,則在“Context(上下文)”編輯框中顯示文字對象,并亮顯該文字,同時Find按鈕將變?yōu)镕ind Next按鈕,單擊該按鈕可繼續查找下一個匹配的文本。如果沒有找到要搜尋的文字,則在對話框下部的狀態欄中給出提示信息。
(6) Replace按鈕:單擊該按鈕可以用指定的文字來替換當前所找到的文字。
(7) Replace all按鈕:單擊該按鈕可以用指定的文字來替換當前搜索范圍內所有匹配的文字。即相當于執行多次替換操作。
(8) Select all按鈕:該按鈕只有在“Search(搜索范圍)”設成“Current Selection(當前選擇)”時才被激活。單擊該按鈕后,系統將查找并全部選擇包含了“Find(查找字符串”欄中指定文本的對象,并在結束查找的同時在命令行顯示一條信息說明找到并選擇了多少個對象。注意,Select all按鈕僅用于選擇而并不替換文本。
(9) Zoom all按鈕:有時找到的文字串可能不在當前屏幕所顯示的圖形范圍內,這時單擊該按鈕可顯示包含查找或替換結果的區域。
注意 查找命令將應用于模型空間中和當前圖形中定義的任意布局中的所有已加載的對象。如果只部分地打開了當前圖形,則該命令不考慮那些未加載的對象。
10.3.4 對象特性命令
同其他對象一樣,文字對象也可以通過“Properties(特性)”窗口進行編輯操作,在其中可以更改文字內容、插入點、樣式、對正、尺寸和其他特性。
