我這里有一種自認為比較好的方法先供大家參考一下,可能有些班門弄斧的嫌疑,但我知道的,我想可能還是有部分人不知道,就算是拋磚引玉,獻丑一次吧,希望各位理解和支持,并提出寶貴的意見和建議!謝謝一起1、首先看看我用到的幾個軟件,你有嗎?CAXA制造工程師2004或2006、CAXA電子圖板2005或2007、CAD2004 或 其他版本。作為設計人員這幾個可不能少哦,要沒有的話趕快去下載吧。
2、前提:你會一點CAXA制造工程師2004、略知CAXA電子圖板2005,懂CAD2004。
3、以一個比較復雜的 軸承座 為例繼續講解,做完了你就會發現它為什么難了,先看看結果圖。
4、在CAXA制造工程師2004里畫好軸承座,如圖:
注意保存的格式如下圖,就保存在桌面吧。
6、啟動CAXA電子圖板2007,如圖,找到對應的工具欄,準備下一步。
7、注意選擇導入實體文件的類型,注意了,選擇如下圖:
8、點“確定”后,找到剛剛保存在桌面的 .mxe 文件,選擇 打開。
9、會看見對話框,注意“選項”里參數的設定。
10、設定好以后,選擇 我們要輸出的視圖,這里我選主視圖、左視圖、俯視圖和軸測圖。
11、在屏幕上指定主視圖的位置
俯視圖的位置
左視圖的位置
和軸測圖的位置
12、完成后見下圖所示
13、下一步我們可以在這里進行標注、添加文字等的編輯了,如覺得這里不好用,我們可以全選剛剛輸出的所有視圖,右鍵如圖所示:
14、現在我們選擇好dwg格式的文件的保存位置并命好名,保存即可。
15、打開保存好的 dwg軸承座,即可,看看下圖,到此已經完成,在CAD里,你想怎么處理都可以了。

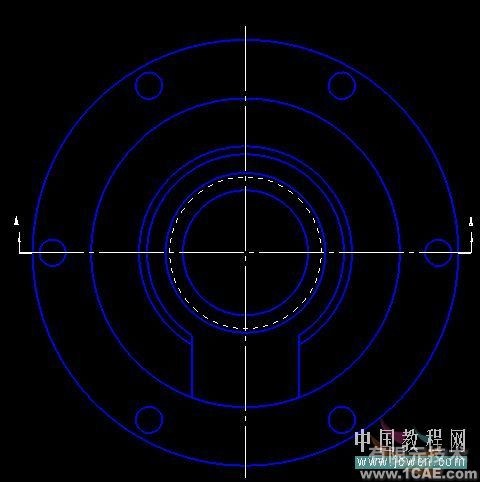

16、在CAXA電子圖板2007里畫剖視圖也非常的簡單,先畫好中心線如圖:
17、找到對應的工具條如圖所示,點擊一下。
18、指出剖切面所在的線,選擇剖切方向如圖:
19、給出剖切符號的位置,即A、A所在的位置,右鍵確定。
20、在是否生成剖視圖中,再點確定。

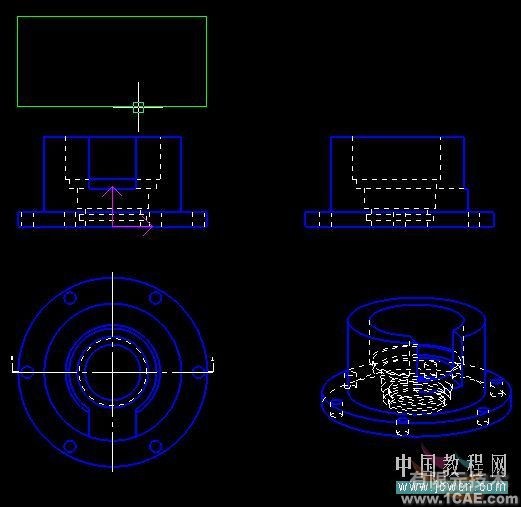

21、指出剖視圖在存放位置及旋轉角度(默認)。
22、確定后如圖所示。
還可以用同樣的方法進行全剖或半剖等。
