搜索AutoCAD 2008 編輯圖形對象
2013-05-11 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
第6章 編輯圖形對象教學重點與難點
選擇對象
使用夾點編輯圖形
刪除、移動、旋轉和對齊對象
復制、陣列、偏移和鏡像對象
修剪、延伸、縮放、拉伸和拉長對象
倒角、圓角、打斷、合并和分解對象
6.1 選 擇 對 象
在對圖形進行編輯操作之前,首先需要選擇要編輯的對象。AutoCAD用虛線亮顯所選的對象,這些對象就構成選擇集。選擇集可以包含單個對象,也可以包含復雜的對象編組。
選擇對象的方法
過濾選擇
快速選擇
使用編組
6.1.1 選擇對象的方法
在命令行輸入SELECT命令,按Enter鍵,并且在命令行的“選擇對象:”提示下輸入“?”,將顯示如下的提示信息。
需要點或窗口(W)/上一個(L)/窗交(C)/框(BOX)/全部(ALL)/欄選(F)/圈圍(WP)/圈交(CP)/編組(G)/添加(A)/刪除(R)/多個(M)/前一個(P)/放棄(U)/自動(AU)/單個(SI)/子對象/對象
6.1.2 過濾選擇
在命令行提示下輸入FILTER命令,將打開“對象選擇過濾器”對話框。可以以對象的類型(如直線、圓及圓弧等)、圖層、顏色、線型或線寬等特性作為條件,過濾選擇符合設定條件的對象。

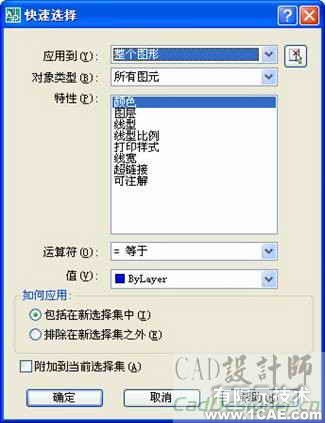

在AutoCAD中,當需要選擇具有某些共同特性的對象時,可利用“快速選擇”對話框,根據對象的圖層、線型、顏色、圖案填充等特性和類型,創建選擇集。選擇“工具”|“快速選擇”命令,可打開“快速選擇”對話框。
6.1.4 使用編組
在AutoCAD 2008中,可以將圖形對象進行編組以創建一種選擇集,使編輯對象變得更為靈活。

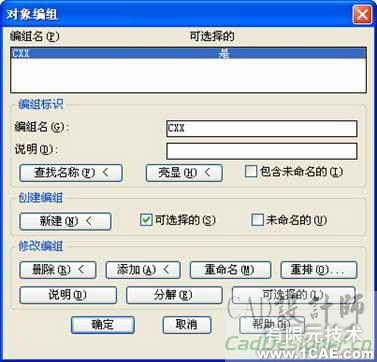

創建對象編組
修改編組
6.2 使用夾點編輯對象
在AutoCAD 2008中夾點是一種集成的編輯模式,提供了一種方便快捷的編輯操作途徑。例如,使用夾點可以對對象進行拉伸、移動、旋轉、縮放及鏡像等操作。
拉伸對象
移動對象
旋轉對象
縮放對象
鏡像對象
6.2.1 拉伸對象
在不執行任何命令的情況下選擇對象,顯示其夾點,然后單擊其中一個夾點,進入編輯狀態。此時,AutoCAD自動將其作為拉伸的基點,進入“拉伸”編輯模式,命令行將顯示如下提示信息。
** 拉伸 **
指定拉伸點或 [基點(B)/復制(C)/放棄(U)/退出(X)]:
6.2.2 移動對象
移動對象僅僅是位置上的平移,對象的方向和大小并不會改變。要精確地移動對象,可使用捕捉模式、坐標、夾點和對象捕捉模式。在夾點編輯模式下確定基點后,在命令行提示下輸入MO進入移動模式,命令行將顯示如下提示信息。
** 移動 **
指定移動點或 [基點(B)/復制(C)/放棄(U)/退出(X)]:
6.2.3 旋轉對象
在夾點編輯模式下,確定基點后,在命令行提示下輸入RO進入旋轉模式,命令行將顯示如下提示信息。
** 旋轉 **
指定旋轉角度或 [基點(B)/復制(C)/放棄(U)/參照(R)/退出(X)]:
6.2.4 縮放對象
在夾點編輯模式下確定基點后,在命令行提示下輸入SC進入縮放模式,命令行將顯示如下提示信息。
** 比例縮放 **
指定比例因子或 [基點(B)/復制(C)/放棄(U)/參照(R)/退出(X)]:
6.2.5 鏡像對象
** 鏡像 **
指定第二點或 [基點(B)/復制(C)/放棄(U)/退出(X)]:
6.3 刪除、移動、旋轉和對齊對象
在AutoCAD 2008中,不僅可以使用夾點來移動、旋轉、對齊對象,還可以通過“修改”菜單中的相關命令來實現。
刪除對象
移動對象
旋轉對象
對齊對象
6.3.1 刪除對象
選擇“修改”|“刪除”命令(ERASE),或在“面板”選項板的“二維繪圖”選項區域中單擊“刪除”按鈕 ,都可以刪除圖形中選中的對象。
通常,發出“刪除”命令后,需要選擇要?jiǎng)h除的對象,然后按Enter鍵或空格鍵結束對象選擇,同時刪除已選擇的對象。
6.3.2 移動對象
移動對象是指對象的重定位。選擇“修改”|“移動”命令(MOVE),或在“面板”選項板的“二維繪圖”選項區域中單擊“移動”按鈕 ,可以在指定方向上按指定距離移動對象,對象的位置發生了改變,但方向和大小不改變。
6.3.3 旋轉對象
選擇“修改”|“旋轉”命令(ROTATE),或在“面板”選項板的“二維繪圖”選項區域中單擊“修改”按鈕 ,可以將對象繞基點旋轉指定的角度。
執行該命令后,從命令行顯示的“UCS當前的正角方向: ANGDIR=逆時針 ANGBASE=0”提示信息中,可以了解到當前的正角度方向(如逆時針方向),零角度方向與X軸正方向的夾角(如0°)。
6.3.4 對齊對象
選擇“修改”|“三維操作”|“對齊”命令(ALIGN),可以使當前對象與其他對象對齊,它既適用于二維對象,也適用于三維對象。
在對齊二維對象時,可以指定1對或2對對齊點(源點和目標點),在對齊三維對象時,則需要指定3對對齊點。
6.4 復制、陣列、偏移和鏡像對象
在AutoCAD 2008中,使用“復制”、“陣列”、“偏移”、“鏡像”命令,可以復制對象,創建與原對象相同或相似的圖形 。
復制對象
陣列對象
偏移對象
鏡像對象
6.4.1 復制對象
選擇“修改”|“復制”命令(COPY),或在“面板”選項板的“二維繪圖”選項區域中單擊“復制”按鈕 ,可以對已有的對象復制出副本,并放置到指定的位置。
6.4.2 陣列對象

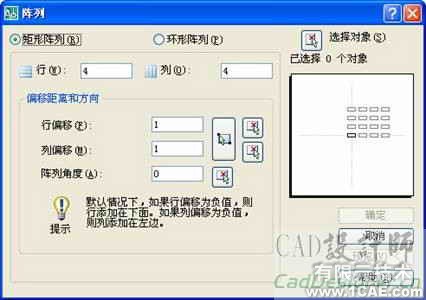

選擇“修改”|“陣列”命令(ARRAY),或在“面板”選項板的“二維繪圖”選項區域中單擊“陣列”按鈕 ,都可以打開“陣列”對話框,可以在該對話框中設置以矩形陣列或者環形陣列方式多重復制對象。
矩形陣列復制

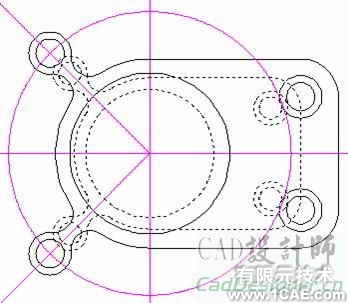

環形陣列復制

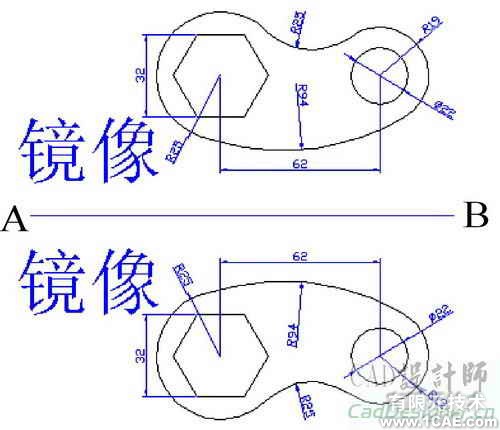

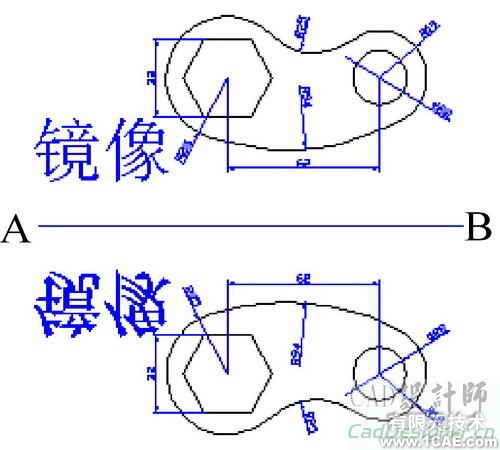

6.4.3 鏡像對象
“修改”|“鏡像”命令(MIRROR),或在“面板”選項板的“二維繪圖”選項區域中單擊“鏡像”按鈕 ,可以將對象以鏡像線對稱復制。
6.4.4 偏移對象
選擇“修改”|“偏移”命令(OFFSET),或在“面板”選項板的“二維繪圖”選項區域中單擊“偏移”按鈕 ,可以對指定的直線、圓弧、圓等對象作同心偏移復制。在實際應用中,常利用“偏移”命令的特性創建平行線或等距離分布圖形。執行“偏移”命令時,其命令行顯示如下提示:
指定偏移距離或 [通過(T)/刪除(E)/圖層(L)] <通過>:
6.5 修改對象的形狀和大小
修剪對象
延伸對象
縮放對象
拉伸對象
拉長對象
6.6.1 修剪對象
選擇“修改”|“修剪”命令(TRIM),或在“面板”選項板的“二維繪圖”選項區域中單擊“修剪”按鈕 ,可以以某一對象為剪切邊修剪其他對象。執行該命令,并選擇了作為剪切邊的對象后(可以是多個對象),按Enter鍵將顯示如下提示信息。
選擇要修剪的對象,或按住 Shift 鍵選擇要延伸的對象,或 [欄選(F)/窗交(C)/ 投影(P)/邊(E)/刪除(R)/放棄(U)]:
6.6.2 延伸對象
選擇“修改”|“延伸”命令(EXTEND),或在“面板”選項板的“二維繪圖”選項區域中單擊“延伸”按鈕 ,可以延長指定的對象與另一對象相交或外觀相交。
6.6.3 縮放對象
選擇“修改”|“縮放”命令(SCALE),或在“面板”選項板的“二維繪圖”選項區域中單擊“縮放”按鈕 ,可以將對象按指定的比例因子相對于基點進行尺寸縮放。
6.6.4 拉伸對象
選擇“修改”|“拉伸”命令(STRETCH),或在“面板”選項板的“二維繪圖”選項區域中單擊“拉伸”按鈕 ,就可以移動或拉伸對象,操作方式根據圖形對象在選擇框中的位置決定。
6.6.5 拉長對象
選擇“修改”|“拉長”命令(LENGTHEN),就可修改線段或者圓弧的長度。執行該命令時,命令行顯示如下提示。
選擇對象或 [增量(DE)/百分?jǐn)?shù)(P)/全部(T)/動態(DY)]:
6.6 修倒角、圓角和打斷
在AutoCAD 2008中,可以使用“倒角”、“圓角”命令修改對象使其以平角或圓角相接,使用“打斷”命令在對象上創建間距。
倒角對象
圓角對象
打斷
合并對象
分解對象
6.6.1 倒角對象
選擇“修改”|“倒角”命令(CHAMFER),或在“面板”選項板的“二維繪圖”選項區域中單擊“倒角”按鈕 ,即可為對象繪制倒角。執行該命令時,命令行顯示如下提示信息。
選擇第一條直線或 [放棄(U)/多段線(P)/距離(D)/角度(A)/修剪(T)/方式(E)/多個(M)]:
6.6.2 圓角對象
選擇“修改”|“圓角”命令(FILLET),或在“面板”選項板的“二維繪圖”選項區域中單擊“圓角”按鈕 ,即可對對象用圓弧修圓角。執行該命令時,命令行顯示如下提示信息。
選擇第一個對象或 [放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:
6.6.3 打斷
在AutoCAD 2008中,使用“打斷”命令可部分刪除對象或把對象分解成兩部分,還可以使用“打斷于點”命令將對象在一點處斷開成兩個對象。
打斷對象
打斷于點
6.6.4 合并對象
如果需要連接某一連續圖形上的兩個部分,或者將某段圓弧閉合為整圓,可以選擇“修改”|“合并”命令(JOIN),或在“面板”選項板的“二維繪圖”選項區域中單擊“合并”按鈕 。執行該命令并選擇需要合并的對象,命令行將顯示如下提示信息。
選擇圓弧,以合并到源或進行 [閉合(L)]:
6.6.5 分解對象
對于矩形、塊等由多個對象編組成的組合對象,如果需要對單個成員進行編輯,就需要先將它分解開。選擇“修改”|“分解”命令(EXPLODE),或在“面板”選項板的“二維繪圖”選項區域中單擊“分解”按鈕 ,選擇需要分解的對象后按Enter鍵,即可分解圖形并結束該命令。
