AutoCAD 2008 繪圖綜合實例

2013-05-11 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

第14章 AutoCAD繪圖綜合實例

通過前面章節的學習,相信讀者已對AutoCAD繪圖有了全面的了解。但由于各章節知識相對獨立,各有側重,因此看起來比較零散。本章將通過一些綜合的繪圖實例,詳細介紹使用AutoCAD制作樣板圖,繪制零件圖、裝配圖,以及三維圖形的方法和技巧,以幫助讀者建立AutoCAD繪圖的整體概念,并鞏固前面所學的知識,提高實際繪圖的能力。

教學重點與難點

制作樣板圖

繪制零件平面圖

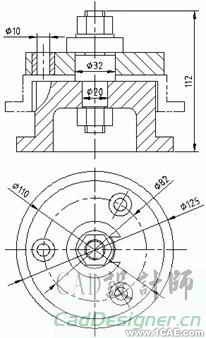

繪制裝配圖

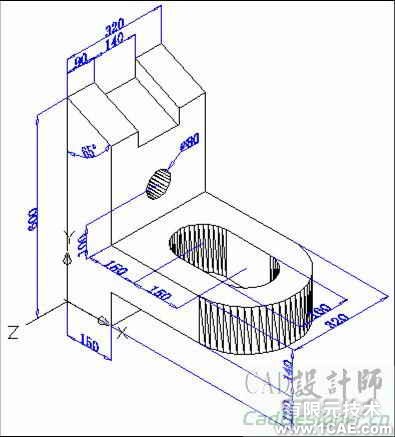

繪制三維機件造型

繪制三通模型

繪制閥體接頭

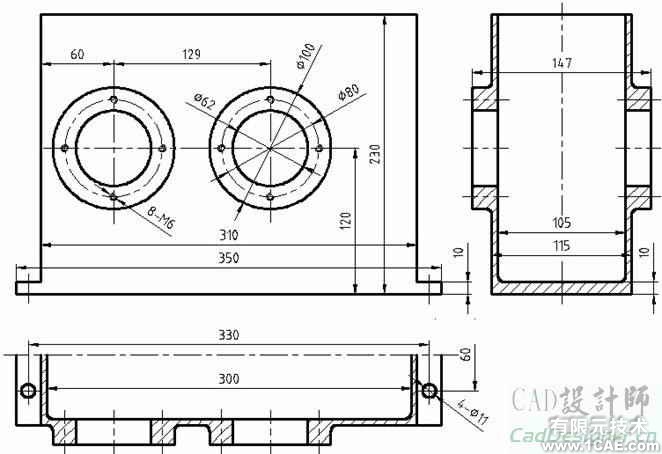

繪制箱體零件

14.1 制作樣板圖

樣板圖作為一張標準圖紙,除了需要繪制圖形外,還要求設置圖紙大小,繪制圖框線和標題欄;而對于圖形本身,需要設置圖層以繪制圖形的不同部分,設置不同的線型和線寬表達不同的含義,設置不同的圖線顏色以區分圖形的不同部分等。所有這些都是繪制一幅完整圖形不可或缺的工作。為方便繪圖,提高繪圖效率,往往將這些繪制圖形的基本作圖和通用設置繪制成一張基礎圖形,進行初步或標準的設置,這種基礎圖形稱為樣板圖。

制作樣板圖的準則

設置繪圖單位和精度

設置圖形界限

設置圖層

設置文字樣式

設置尺寸標注樣式

繪制圖框線

繪制標題欄

保存樣板圖

AutoCAD 2008 繪圖綜合實例

14.1.1 制作樣板圖的準則

使用AutoCAD繪制零件圖的樣板圖時,必須遵守如下準則。

(1) 嚴格遵守國家標準的有關規定。

(2) 使用標準線型。

(3) 設檬實蓖夾謂縵?，覇T隳馨畬蟛僮髑?BR>(4) 將捕捉和柵格設置為在操作區操作的尺寸。

(5) 按標準的圖紙尺寸打印圖形。

14.1.2 設置繪圖單位和精度

在繪圖時,單位制都采用十進制,長度精度為小數點后0位,角度精度也為小數點后0位。要設置圖形單位和精確度,可選擇“格式”|“單位”命令,打開“圖形單位”對話框。在該對話框“長度”選項組的“類型”下拉列表框中選擇“小數”選項,設置“精度”為0;在“角度”選項組的“類型”下拉列表框中選擇“十進制度數”選項,設置“精度”為0;系統默認逆時針方向?yàn)檎?。設置完畢后單擊“確定”按鈕。

AutoCAD 2008 繪圖綜合實例

14.1.3 設置圖形界限

國家標準對圖紙的幅面大小作了嚴格規定,每一種圖紙幅面都有惟一的尺寸。在繪制圖形時,設計者應根據圖形的大小和復雜程度,選擇圖紙幅面。

14.1.4 設置圖層

在繪制圖形時,圖層是一個重要的輔助工具,可以用來管理圖形中的不同對象。創建圖層一般包括設置層名、顏色、線型和線寬。圖層的多少需要根據所繪制圖形的復雜程度來確定,通常對于一些比較簡單的圖形,只需分別為輔助線、輪廓線、標注等對象建立圖層即可。

14.1.5 設置文字樣式

選擇“格式”|“文字樣式”命令,打開“文字樣式”對話框。單擊“新建”按鈕,創建文字樣式如下。

AutoCAD 2008 繪圖綜合實例

14.1.6 設置尺寸標注樣式

尺寸標注樣式主要用來標注圖形中的尺寸,對于不同種類的圖形,尺寸標注的要求也不盡相同。通常采用ISO標準,并設置標注文字為前面創建的“尺寸標注”。

14.1.7 繪制圖框線

在使用AutoCAD繪圖時,繪圖圖限不能直觀地顯示出來,所以在繪圖時還需要通過圖框來確定繪圖的范圍,使所有的圖形繪制在圖框線之內。圖框通常要小于圖限,到圖限邊界要留一定的單位,在此可使用“直線”工具繪制圖框線。

14.1.8 繪制標題欄

標題欄一般位于圖框的右下角,在AutoCAD 2008中,可以使用“繪圖”|“表格”命令來繪制標題欄。

14.1.9 保存樣板圖

選擇“文件”|“另存為”命令,打開 “圖形另存為”對話框,在“文件類型”下拉列表框中選擇“AutoCAD圖形樣板(*.dwt)”選項,在“文件名”文本框中輸入文件名稱A3。單擊“保存”按鈕,將打開“樣板說明”對話框,在“說明”選項組中輸入對樣板圖形的描述和說明。此時就創建好一個標準的A3幅面的樣板文件,下面的繪圖工作都將在此樣板的基礎上進行。

AutoCAD 2008 繪圖綜合實例

14.2 繪制零件平面圖

表達零件的圖樣稱為零件工作圖,簡稱零件圖。零件圖是設計部門提交給生產部門的重要技術條件,是制造、加工和檢驗零件的依據。

零件圖包含的內容

使用樣板文件建立新圖

繪制與編輯圖形

標注圖形尺寸

添加注釋文字

創建標題欄

打印圖形

AutoCAD 2008 繪圖綜合實例

14.2.1 零件圖包含的內容

零件圖主要包含以下主要內容。

一組圖形。

尺寸。

技術要求。

標題欄

14.2.2 使用樣板文件建立新圖

要使用樣板文件建立新圖,可選擇“文件”|“新建”命令,打開“選擇樣板”對話框,在文件列表中選擇前面創建的樣板文件A3,然后單擊“打開”按鈕,創建一個新的圖形文檔。此時繪圖窗口中將顯示圖框和標題欄,并包含了樣板圖中的所有設置。

14.2.3 繪制與編輯圖形

繪制與編輯圖形主要使用“繪圖”和“修改”菜單中的命令,或“繪圖”和“修改”工具欄中的工具按鈕。在繪制圖形時,不同的對象應繪制在預設的圖層上,以便控制圖形中各部分的顯示。

14.2.4 標注圖形尺寸

圖形繪制完成后,還需要進行尺寸標注。通常,圖紙中的標注包括尺寸標注、公差標注及粗糙度標注等。

標注基本尺寸

標注尺寸公差

標注形位公差

標注粗糙度

14.2.5 添加注釋文字

在圖紙中,文字注釋也是必不可少的,通常是關于圖紙的一些技術要求和其他相關說明,可以使用多行文字功能創建文字注釋。

14.2.6 創建標題欄

將插入點置于標題欄的第一個表格單元中,雙擊打開“文字格式”工具欄,在“字體”下拉列表框中選擇“零件名稱”,然后輸入文字“零件截面圖”。
