實例說明:
1. “trim”命令用來修剪圖形實體。該命令的用法很多,不僅可以修剪相交或不相交的二維對象,還可以修剪三維對象。其調用方式為:
工具欄:“ Modify (修改)”
菜單:【Modify(修改)】→【Trim(修剪)】
命令行:trim(或別名tr)
調用該命令后,系統首先顯示“trim”命令的當前設置,并提示用戶選擇修剪邊界:
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects:
用戶確定修剪邊界后,系統進一步提示如下:
Select object to trim or shift-select to extend or [Project/Edge/Undo]:
此時,用戶可選擇如下操作:
(1) 直接用鼠標選擇被修剪的對象;
(2) 按Shift鍵的同時來選擇對象,這種情況下可作為“Extend(延伸)”命令使用。用戶所確定的修剪邊界即作為延伸的邊界;
(3) “Project(投影)”選項:指定修剪對象時是否使用的投影模式。
(4) “Edge(邊)”選項:指定修剪對象時是否使用延伸模式,系統提示如下:
Enter an implied edge extension mode [Extend/No extend] <No extend>:
其中“Extend”選項可以在修剪邊界與被修剪對象不相交的情況下,假定修剪邊界延伸至被修剪對象并進行修剪。而同樣的情況下,使用“No Extend”模式則無法進行修剪。兩種模式的比較如圖5-20所示。
(5) “Undo(放棄)”選項:放棄由“trim”命令所作的最近一次修改。
說明 使用“trim”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。
2. “extend”命令用來延伸圖形實體。該命令的用法與“trim”命令幾乎完全相同。其調用方式為:
工具欄:“ Modify (修改)” →
菜單:【Modify(修改)】→【Extend(延伸)】
命令行:extend(或別名ex)
調用該命令后,系統首先顯示“extend”命令的當前設置,并提示用戶選擇延伸邊界:
Current settings: Projection=UCS, Edge=None
Select boundary edges ...
Select objects:
用戶確定延伸邊界后,系統進一步提示如下:
Select object to extend or shift-select to trim or [Project/Edge/Undo]:
此時,用戶可選擇如下操作:
(1) 直接用鼠標選擇被延伸的對象。
(2) 按Shift鍵的同時來選擇對象,這種情況下可作為“trim(修剪)”命令使用。用戶所確定的延伸邊界即作為修剪的邊界。
其他選項同“trim”命令。
說明 同“trim”命令一樣,使用“extend”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。
從上述介紹可以看出,“trim”命令和“extend”命令可以相互替代,這是AutoCAD 2000i和2002版的新增功能。
3. “offset”命令可利用兩種方式對選中對象進行偏移操作,從而創建新的對象:一種是按指定的距離進行偏移;另一種則是通過指定點來進行偏移。該命令常用于創建同心圓、平行線和平行曲線等。其調用方式為:
工具欄:“ Modify (修改)” →
單:【Modify(修改)】→【Offset(偏移)】
命令行:offset(或別名o)
調用該命令后,系統首先要求用戶指定偏移的距離或選擇“Through(通過)”選項指定“通過點”方式:
Specify offset distance or [Through] <Through>:
然后系統提示用戶選擇需要進行偏移操作的對象或選擇“exit”項結束命令:
Select object to offset or <exit>:
選擇對象后,如果是按距離偏移,系統提示用戶指定偏移的方向(在進行偏移的一側任選一點即可):
Specify point on side to offset:
而如果是按“通過點”方式進行偏移,則系統將提示用戶指定“通過點”:
Specify through point:

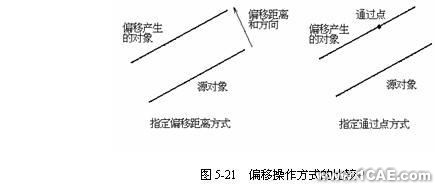

偏移操作的兩種方式如圖5-21所示。
說明 使用“offset”命令時必須先啟動命令,后選擇要編輯的對象;啟動該命令時已選擇的對象將自動取消選擇狀態。
“offset”命令不能用在三維面或三維對象上。
專家指點 系統變量OFFSETDIST存儲當前偏移值。
4. “array”命令可利用兩種方式對選中對象進行陣列操作,從而創建新的對象:一種是矩形陣列(Rectangular Array);另一種是環形陣列(Polar Array)。本節中講述環線陣列操作。該命令調用方式為:
工具欄:“ Modify (修改)” →
菜單:【Modify(修改)】→【Array…(陣列)】
命令行:array(或別名ar)

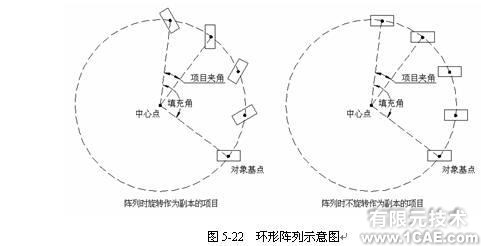

調用該命令后,系統彈出“Array(陣列)”對話框,用戶可參見5-16圖。該對話框中各項說明如下(圖5-22)。
(1) “Center point(中心點)”:指定環形陣列的中心點。
(2) “Total number of items(項目總數)”:指定陣列操作后源對象及其副本對象的總數。
(3) “Angle to fill(填充角)”:指定分布了全部項目的圓弧的夾角。該夾角以陣列中心點與源對象基點之間的連線所成的角度。
(4) “Angle between items(項目夾角)”:指定兩個相鄰項目之間的夾角。即陣列中心點與任意兩個相鄰項目基點的連線所成的角度。
(5) “Method(方法)”:指定上述三項中任意兩項即可確定陣列操作,因此這三項兩兩組合可形成三種陣列方法,用戶可根據實際情況任選一種。
(6) “Rotate items as copied(旋轉作為副本的項目)”:如果選擇該項,則陣列操作所生成的副本進行旋轉時,圖形上的任一點均同時進行旋轉。如果不選擇該項,則陣列操作所生成的副本保持與源對象相同的方向不變,而只改變相對位置。
(7) “Object base point(對象基點)”:在陣列操作中使用對象缺省狀態下的基點或由用戶指定對象的基點。
用戶完成設置后,可單擊 按鈕來預覽陣列操作的效果,這時系統彈出如圖 5-23 所示對話框。
用戶查看陣列操作效果后,可單擊 按鈕確定設置并完成陣列命令;或單擊 按鈕返回“ Array (陣列)”對話框修改設置;或單擊 按鈕取消陣列命令。
說明 “Array(陣列)”對話框以及預覽功能是AutoCAD 2000i和AutoCAD 2002版的新增功能?！癮rray”命令具有命令行形式“-array”,相當于AutoCAD 2000版以前的用法。
5. “mirror”命令可圍繞用兩點定義的鏡像軸線來創建選擇對象的鏡像。該命令調用方式為:
工具欄:“ Modify (修改)” →
菜單:【Modify(修改)】→【Mirror(鏡像)】
命令行:mirror(或別名mi)
調用該命令后,系統首先提示用戶選擇進行鏡像操作的對象:
Select objects:
然后系統提示用戶指定兩點來定義的鏡像軸線:
Specify first point of mirror line:
Specify second point of mirror line:
最后用戶可選擇是否刪除源對象:
Delete source objects? [Yes/No] <N>:
專家指點 如果在進行鏡像操作的選擇集中包括文字對象,則文字對象的鏡像效果取決于系統變量MIRRTEXT,如果該變量取值為1(缺省值),則文字也鏡像顯示;而如果取值為0,則鏡像后的文字仍保持原方向
