AutoCad 拉伸和拉長、打斷和分解命令的比較

2013-05-04 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

下面介紹兩組容易混淆的修改命令。這四個命令中除“explode(分解)”命令外,其他三個命令在使用時必須先啟動命令,后選擇要編輯的對象。

5.4.1 stretch(拉伸)命令

使用拉伸命令時,必須用交叉多邊形或交叉窗口的方式來選擇對象。如果將對象全部選中,則該命令相當于“move”命令。如果選擇了部分對象,則“stretch”命令只移動選擇范圍內的對象的端點,而其他端點保持不變(見圖5-34)?？捎糜凇皊tretch”命令的對象包括圓弧、橢圓弧、直線、多段線線段、射線和樣條曲線等。

調用該命令的方式如下:

工具欄:” modify (修改)” →

菜單:【Modify(修改)】→【Stretch(拉伸)】

命令行:stretch(或別名s)

調用該命令后,系統提示用戶交叉窗口或交叉多邊形的方式來選擇對象:

Select objects to stretch by crossing-window or crossing-polygon...

Select objects:

然后提示用戶進行移動操作,操作過程同“move”命令:

Specify base point or displacement:

Specify second point of displacement or <use first point as displacement>:

5.4.2 lengthen(拉長)命令

拉長命令用于改變圓弧的角度,或改變非閉合對象的長度,包括直線、圓弧、非閉合多段線、橢圓弧和非閉合樣條曲線等。

調用該命令的方式如下:

工具欄:“ modify (修改)” →

菜單:【Modify(修改)】→【Lengthen(拉長)】

命令行:lengthen(或別名len)

調用該命令后,系統將提示用戶選擇對象:
Select an object or [DElta/Percent/Total/DYnamic]:

當用戶選擇了某個對象時,系統將顯示該對象的長度,如果對象有包含角,則同時顯示包含角度:

Current length: , included angle:

其他選項則給出了四種改變對象長度或角度的方法(見圖5-35)。

(1) “DElta(增量)”:指定一個長度或角度的增量,并進一步提示用戶選擇對象:

Enter delta length or [Angle] <0.0000>:

Select an object to change or [Undo]:

如果用戶指定的增量為正值,則對象從距離選擇點最近的端點開始增加一個增量長度(角度);而如果用戶指定的增量為負值,則對象從距離選擇點最近的端點開始縮短一個增量長度(角度)。

(2) “Percent(百分?jǐn)?shù))”:指定對象總長度或總角度的百分比來改變對象長度或角度,并進一步提示用戶選擇對象:

Enter percentage length <100.0000>:

Select an object to change or [Undo]:

如果用戶指定的百分比大于100,則對象從距離選擇點最近的端點開始延伸,延伸后的長度(角度)為原長度(角度)乘以指定的百分比;而如果用戶指定的百分比小于100,則對象從距離選擇點最近的端點開始修剪,修剪后的長度(角度)為原長度(角度)乘以指定的百分比。

(3) “Total(全部)”:指定對象修改后的總長度(角度)的絕對值,并進一步提示用戶選擇對象:

Specify total length or [Angle] <1.0000)>:

Select an object to change or [Undo]:

注意用戶指定的總長度(角度)值必須是非零正值,否則系統給出提示并要求用戶重新指定:

Value must be positive and nonzero.

Specify total length or [Angle] <1.0000)>:

(4) “DYnamic(動態)”:指定該選項后,系統首先提示用戶選擇對象:

Select an object to change or [Undo]:

然后打開動態拖動模式,并可動態拖動距離選擇點最近的端點,然后根據被拖動的端點的位置改變選定對象的長度(角度)。

用戶在使用以上四種方法進行修改時,均可連續選擇一個或多個對象實現連續多次修改,并可隨時選擇“Undo(放棄)”選項來取消最后一次的修改。

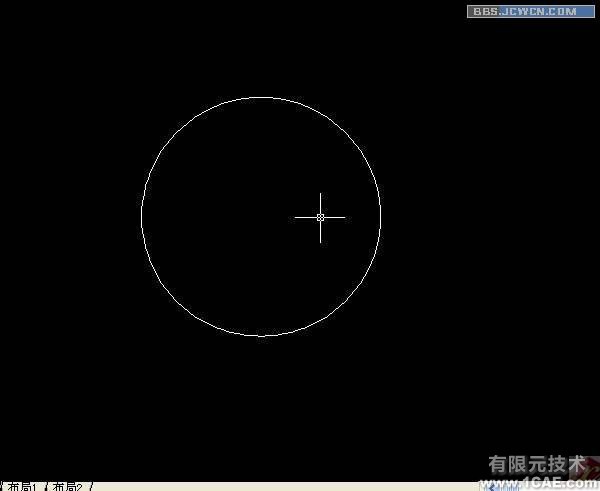

AutoCad 拉伸和拉長、打斷和分解命令的比較autocad應用技術圖片圖片1
5.4.3 break(打斷)命令

打斷命令可以把對象上指定兩點之間的部分刪除,當指定的兩點相同時,則對象分解為兩個部分(圖5-36)。這些對象包括直線、圓弧、圓、多段線、橢圓、樣條曲線和圓環等。

AutoCad 拉伸和拉長、打斷和分解命令的比較autocad應用技術圖片圖片2
調用該命令的方式如下:

工具欄:“ modify (修改)” →

菜單:【Modify(修改)】→【Break(打斷)】

命令行:break(或別名br)

調用該命令后,系統將提示用戶選擇對象:

Select object:

用戶選擇某個對象后,系統把選擇點作為第一斷點,并提示下用戶選擇第二斷點:

Specify second break point or [First point]:

如果用戶需要重新指定第一斷點,則可選擇“First point(第一點)”選項,系統將分別提示用戶選擇第一、第二斷點:

Specify first break point:

Specify second break point:

說明如果用戶希望第二斷點和第一斷點重合,則可在指定第二斷點坐標時輸入“ @ ”即可。也可直接使用” modify (修改)”工具欄中的圖標。

5.4.4 explode(分解)命令

分解命令用于分解組合對象,組合對象即由多個AutoCAD基本對象組合而成的復雜對象,例如多段線、多線、標注、塊、面域、多面網格、多邊形網格、三維網格以及三維實體等等。分解的結果取決于組合對象的類型,將在后面的相關章節中具體介紹。

調用該命令的方式如下:

工具欄:“ modify (修改)” →

菜單:【Modify(修改)】→【Explode(分解)】

命令行:explode(或別名x)

本章通過具體的實例,分別介紹了修剪、偏移、環形陣列、延伸、鏡像、圓角、倒角、矩形陣列等修改命令的使用,并對兩組容易混淆的命令(拉伸和拉長、打斷和分解)進行了比較說明。
