今年,NX 注定不平凡?；赟iemens的同步建模技術的基礎,NX 6在易用性上做出突破,把工程設計人員從繁瑣的軟件操作中解脫出來,從而更專注于設計。NX 6 CAD的四大顯著效益:
·更靈活-- 無約束的設計,設計效率提高了40%
·更高效-- 產品數據重用以及多CAD無約束設計變更的時間最多減少了40%
·更有力-- 通過知識的獲取與重用,使設計時間減少了15%
·更協調-- 一步到位式設計減少了50%的返工
1、通過無約束設計和個性定制的用戶界面更靈活的操作軟件
?NX 6兼容了基于特征的參數建模和基于特征的非參數建模中的技術,讓工程師的設計工作隨心所欲。
由同步建模技術驅動的無約束設計。通過把功能強大的新方法添加到開發產品的過程中,NX 6擴展了Design Freedom(無約束設計)的功能。通過NX 6 Design Freedom新的動態編輯和創建的功能,使得CAD對于非設計人員用戶(仿真工程師、制造工程師)也易于使用,并且利用新功能來擴展任何來源數據的使用。
對幾何結構編輯的立即反饋。NX 6 Design Freedom提供了對幾何結構編輯的實時反饋;利用一個簡化的用戶界面,極大地提高了編輯幾何結構來創建產品的速度。
提示性選擇在需要的時候為設計添加智能。NX 6 Design Freedom特征采用了新的高級選擇方法,這些新方法可以自動判斷邏輯和特征關系,即使是非NX數據的邏輯和特征關系也會自動判斷。系統預置的一些條件,諸如相切、同心、對稱及孔的尺寸大小可以在編輯時添加,而不需要在創建的時候添加。
三維尺寸驅動的編輯。NX擴展了Design Freedom的動態編輯,能夠進行尺寸驅動的編輯?？梢栽谌魏坞A段為三維模型添加尺寸,這些添加的尺寸用于根據特定值來驅動設計,或者建立關于非NX數據的參數化關系。
?除了"無約束設計",NX6還通過改進NX5中基于角色的用戶界面,帶來了更多的靈活性,繼續改善用戶體驗。

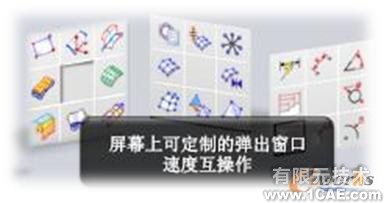

創新性用戶界面把高端功能與易用性和易學性結合在一起。NX 6建立在NX 5里面引入的基于角色的用戶界面基礎之上,把基于塊的方法的覆蓋范圍擴展到整個應用程序,以確保在核心產品領域里面的一致性。為了提供一個能夠隨著用戶技能水平增長而成長并且保持用戶效率的系統,NX 6以可定制的可移動彈出工具欄為特征。移動彈出工具欄減少了鼠標移動,并且使用戶能夠把他們的常用功能集成到由簡單手勢所控制的動作之中。
屏幕實際使用面積的最大化利用增加了對設計工作的關注。在NX 6中用戶能夠最充分利用他們的圖形窗口。利用全屏模式,NX用戶界面和導航器最小化,使用戶能夠?qū)Ｗ⒂谑诸^上的工作。
實時著色。NX 6引入了Trueshade(真實著色),為所有用戶提供了其設計的高質量動態可視化以及反射和環境貼圖。利用Trueshade,用戶能夠在多種環境中以多種材料迅速對其設計進行可視化處理。
2、更高效的重用產品數據提高工作流生產力
?通過對產品數據的重用,可以大量的減少產品重復設計工作。
產品數據重用方案。擴展了NX里面的Re-use Library(重用庫)導航工具,以便能夠支持來自仿真的Process Studio Wizard(過程工作室向?qū)?。另外,還擴展了Re-use Library,以便能夠迅速保存特征和已拷貝的幾何結構供未來使用。
在NX 6 里重用庫的可用性更高:
·可對文件名和描述展開搜索
·向右邊滾動時,凍結左手欄
數據類型的覆蓋面更廣
·過程工作室向?qū)?BR> ·復制/粘貼特征
知識緊固件。為了進一步簡化緊固件(螺母、螺栓、螺釘、墊圈)的選擇和放置,NX采用了一種知識驅動的方法,使選擇和插入標準緊固件組所需要的工作流程自動化。根據Mounting Features(安裝特征)的夾緊長度和直徑,系統自動選擇單個零部件,并且與Fastener Assembly(緊固件總成)裝配在一起。極大地提高了在裝配里面創建螺栓連接的生產力,并且?guī)椭疽?guī)范公司內的Fastener Assembly應用,相應的安裝特征采用對應的連接件。

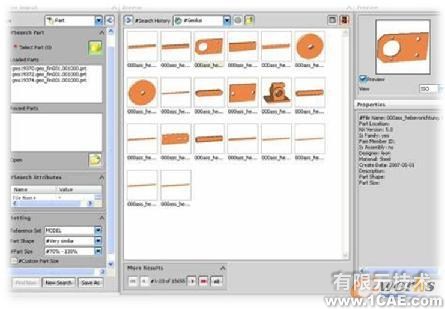

Geolus集成。為了提高進行特別形狀搜索的功能,NX 6以嵌入式訪問為特征,能夠搜索可能存在的任何Geolus數據庫。該搜索可以基于幾何結構特性,比如尺寸和形狀;或者用戶也可以創建一些核心的基本幾何結構,這些基本幾何結構形成形狀搜索功能的基礎。Geolus搜索結果可以包括NX零件、JT數據或者來自其它系統(比如,SolidWorks和CATIA)的數據。
當找到一個匹配設計的時候,在NX 6中打開,并且研究其是否滿足設計要求。通過集成式SolidWorks轉換器,現在也可以直接打開SolidWorks數據。Geolus集成免除了退出NX來進行形狀搜索的需要,并且能夠鼓勵重用部件幾何結構,極大地減少了重復部件的設計和創建時間。

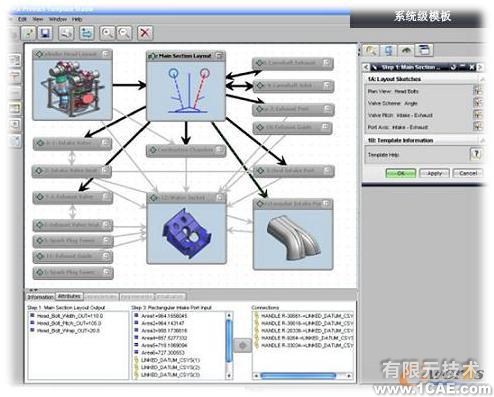

產品模板工作室使參數化設計的價值最大化。NX 產品模板工作室(PTS)支持重用戰略,通用已發布的輸入和嵌入式驗證工具,使任何參數化零件都能夠成為一個"模板"。PTS建立了一個無代碼用戶界面,確保設計所需輸入的正確并將其應用于模型,從而能夠迅速開發出新的設計?？梢园裀TS模板合并在一起,支持系統模型參數的生成。從而可以迅速改變這些模型,以此作為新一代產品的基礎
剪貼薄建模。為了提高重用幾何結構的能力,NX 6支持一個新的工作流。利用該工作流,用戶能夠剪切/拷貝和粘貼模型的局部。既可以在一個單一文件之內進行,也可以在多個文件之間進行。
剪切和粘貼幾何結構保護了設計意圖,使得在幾何結構粘貼到位的時候,它能夠適合于新的模型條件。這可能包括根據新模型來自動修剪幾何結構,并且在必要的時候重新應用任何混合幾何結構。該方法可以極大地縮短設計時間并且促進幾何結構的重用。
通過剪貼薄建模,能夠利用原有零件迅速創建新零件。
3、通過NX Design更有力的攻克建模的難題
CAD工程師最終需要把產品信息通過CAD軟件輸出產品模型,然而這個過程復雜且問題頗多,NX 6在零件建模功能上有許多的提升。

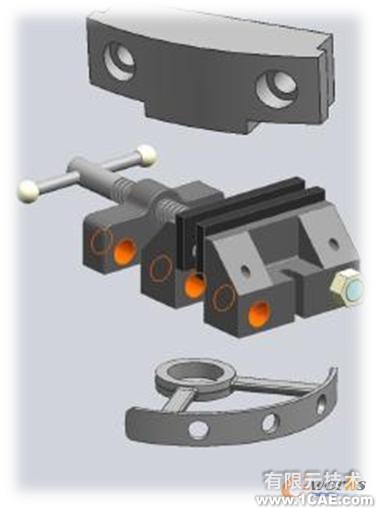

特征建模工作流。大幅改進后的建模工作流縮短了零件創建時間,簡化后的孔特征創建工具把通用操作的鼠標點擊次數減少了50%。
·不同平面上的孔
·貫穿多個部件的孔
·幾組孔
·自動選擇標準
增強上下文設計。零件間動態連接:
·能夠在裝配上下文里面創建特征的過程中選擇工件以外的幾何圖形
·自動創建零件間參考
·使用輕質加載時得到支持

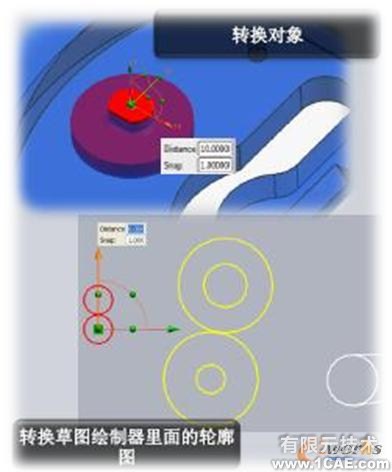

關聯的動態移動和旋轉工具,用于替換編輯-轉換(Edit-Transform)功能。
替換助手。當幾何圖形的定義變更時,可以更快更新相關聯的設計。
根據部分映射改善幾何匹配。這些映射包括:
·基于面推論邊緣映射
·基于邊緣推論面映射
可視反饋加快了在對象之間重新建立關聯關系的速度
·在替換圖形顯示中進行同步視圖操作
·清楚突出下游的依賴關系
·在屏幕上標注相應邊緣,以便進行映射
4、產品開發過程中的所有參與者工作更協調
NX將產品的生命周期中的CAD/CAM/CAE功能進行集成從而提供更好的協調性。這一一體化的過程可對集中管理的知識進行訪問,加速產品開發。

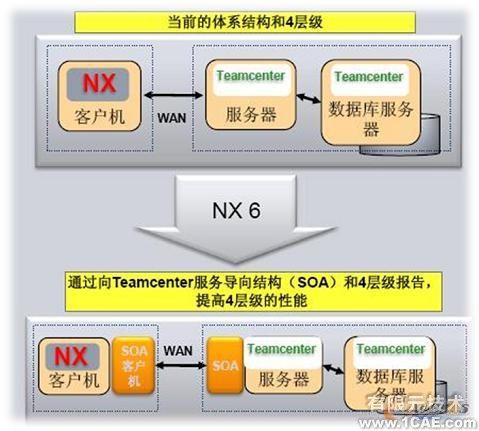

高效訪問集中管理的數據。使用NX和TC可以增加4層客戶機的性能,允許客戶更加高效地在WAN里面工作。

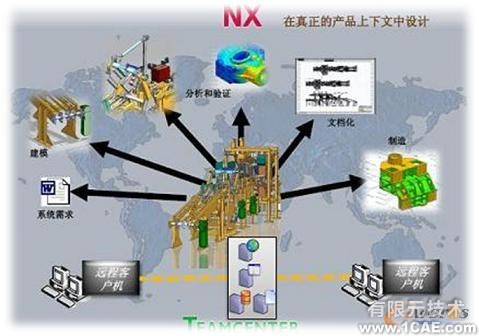

利用產品開發知識。在NX里面訪問集中管理的數據,可以讓全球團隊使用與其學科相關的動態產品設計的視圖。
