某轉軸隨機振動分析【轉發】

2019-04-18 by:CAE仿真在線來源:互聯網

文|江圣民

一、問題描述

在隨機振動環境中可能導致設備的損壞,常見的有電機轉軸的隨機振動,如圖12-2所示為簡化的電機轉軸模型。轉軸在電機中承載轉子并做旋轉運動,與其它設備相連輸出機械能,對其進行隨機振動有利于提高電機的產品性能。

電機兩端由軸承支撐固定,輸出轉矩,其材料性能參數如下:彈性模量Ε=2.1e5MPa,泊松比μ=0.288,密度ρ=7.86e3Kg/m3。

某轉軸隨機振動分析【轉發】ansys分析案例圖片1

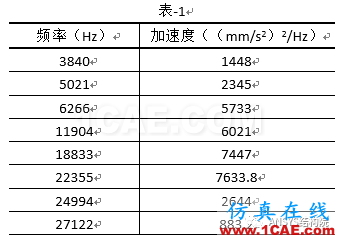

在隨機振動分析中需要輸入功率譜密度函數,本例中擬用表-1所示加速度PSD數值作為輸入?yún)?shù)。

某轉軸隨機振動分析【轉發】ansys分析案例圖片2

二、幾何建模

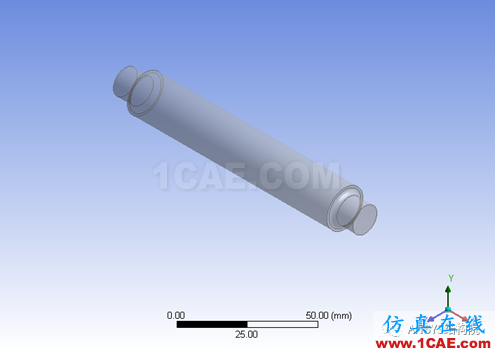

通過外部導入分析幾何模型,單擊Modal模塊中的Geometry右鍵Import導入本例中的幾何模型,導入完成之后Geometry后面出現綠色“√”標志表示成功,導入后的結果如圖2所示。

某轉軸隨機振動分析【轉發】ansys分析案例圖片3

三、材料屬性設置

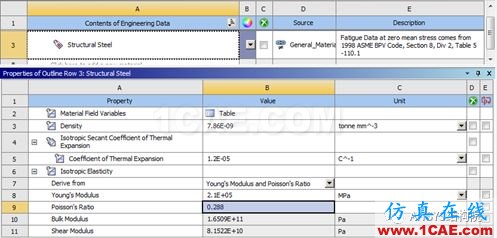

材料屬性的設置直接通過修改軟件默認Structure Steel材質即可。進入Engineering Data編輯窗口,單擊Structure Steel,在對應的窗口按照給定的材料屬性值輸入如圖3所示性能參數即可。

某轉軸隨機振動分析【轉發】ansys分析案例圖片4

四、網格劃分

由于幾何模型較為簡單,直接采用六面體主體技術進行劃分,網格單元大小為設置為2mm,然后單擊右鍵選擇Generate Mesh完成網格劃分,劃分結果如圖4所示。

某轉軸隨機振動分析【轉發】ansys結構分析圖片5

五、模態求解設置

進行隨機振動分析需要進行兩部,首先進行模態計算,然后基于計算結果進行隨機振動響應分析,所以在網格劃分完成之后進入模態求解設置,設置步驟如下:

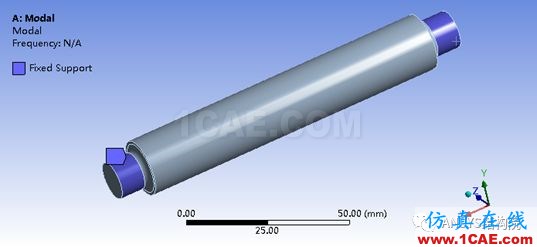

1.單擊Modal,依次選擇工具欄中的SupportsàFixed Support,將轉軸兩端軸承支撐位置固定,如圖5所示;

某轉軸隨機振動分析【轉發】ansys結構分析圖片6

2.單擊Analysis Setting,設置提取結構前10階模態振型;

3.完成設置后單擊Solve提交計算機求解計算。

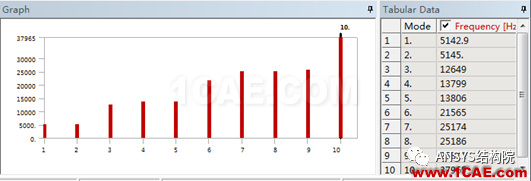

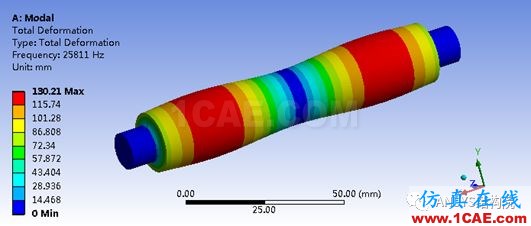

4.計算完成后查看模態振型,如圖12-7所示,前10階模態固有頻率值最大為37965Hz,能夠足夠的覆蓋加速度PSD的頻率范圍。

某轉軸隨機振動分析【轉發】ansys結構分析圖片7

某轉軸隨機振動分析【轉發】ansys結構分析圖片8

六、PSD載荷譜施加

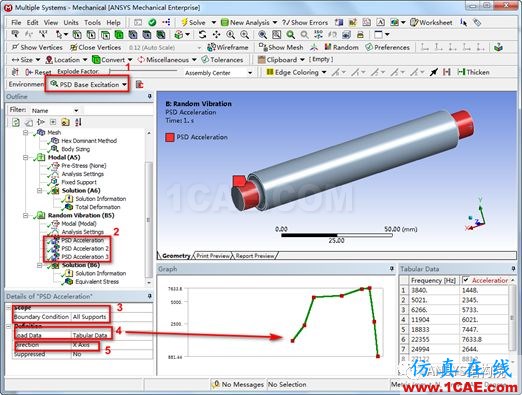

進入隨機振動分析模塊,選擇Random Vibration,依次單擊工具欄PSD Base ExcitationàPSD Acceleration,分別設置X、Y、Z三個方向的加速度PSD輸入,在Tabular Data中依次輸入給定的數值,如圖7所示。

某轉軸隨機振動分析【轉發】ansys結構分析圖片9

七、求解設置

設置求解計算方式如下:

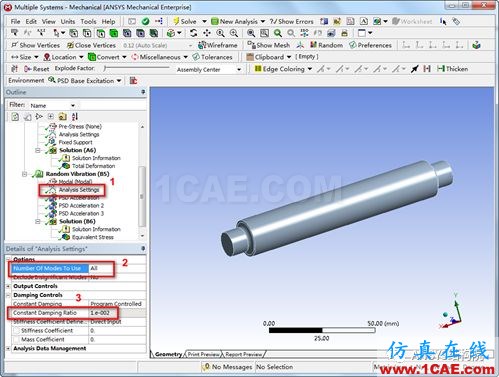

1.單擊Analysis Setting,在彈出的詳細窗口中設置Number of Modes To Use為All,在Damping Controls中設置Constant Damping Ratio為0.02,如圖8所示。

某轉軸隨機振動分析【轉發】ansys結構分析圖片10

2.設置輸出變量。在Solution中插入Equivalent Stress,在彈出的詳細窗口中設置Scale Factor為3 Sigma,此時Probability自動變?yōu)?9.73%,該設置含義為:計算結果中Mises應力的置信度大小為99.73%,是一個可靠程度的度量,如圖9所示。

某轉軸隨機振動分析【轉發】ansys結構分析圖片11

3.完成(1)(2)步驟設置之后單擊Random Vibration,右鍵選擇Solve提交計算機求解即可。

八、結果后處理

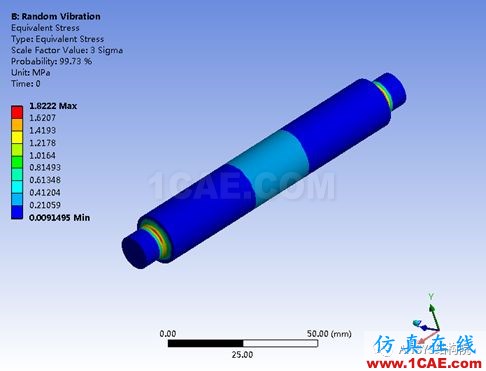

計算完成查看結果,可以得到結構在該隨機振動作用下的應力響應云圖,如圖10所示。從圖中可以看到最大Mises應力值約為1.8MPa,即該作用下轉軸有99.73%的概率Mises應力值不超過1.8MPa,為設計提供參考和修改的理論依據。
