用模態測試與仿真相結合的方法獲取天然花崗石的彈性模量

2013-07-25 by:廣州ANSYS Workbench軟件培訓中心來源:仿真在線

1.前言

在現代工業中,天然花崗石應用到各行各業,如測量儀器行業、PCB鉆孔行業等。在PCB鉆孔行業中,天然花崗石主要用于制作機床的床身和橫梁,它的材料性能對床身和橫梁結構性能有很大的影響,其中影響最大的材料性能是其彈性模量。目前,測定材料彈性模量的方法有靜態測量法、動態測量法和其他一些測量方法, 如聲速法等,其中應用較多的是靜態法和動態法兩種。

靜態法是在拉力試驗機上附加靜態應變儀,由一系列應力及應變的試驗數值計算出彈性模量,實驗方法標準為GB8653-88。這種方法簡單,但是只有專門從事材料研究的企事業才會購買這種儀器設備,對一般需進行材料性能測試的企業來說用處不大。另外,這種測試方法屬于破壞性試驗,且受材質的限制,對脆性材料,如天然花崗石、玻璃、陶瓷等無法用這種方法測量。動態法是國際上廣泛采用的測量方法,其中最具代表性的是懸絲耦合彎曲共振法,實驗方法標準為 GB1586-91。它通過測量材料的固有頻率來推算彈性模量。

將仿真與試驗相結合的方法是目前科技界的主流方法。本文利用LMS振動測試儀及有限元軟件,采用模態測試與仿真相結合求天然花崗石的彈性模量。

2.求彈性模量的原理

根據系統的振動微分方程:

式中[M]為質量矩陣,[C]為阻尼矩陣,[K]為剛度矩陣,{x(t)}為響應向量,{f(t)}為力向量

將上式進行拉氏變換,得

式中的s²[M]+s[C]+[K]記為[Z(s)],稱為動剛度矩陣。

動剛度矩陣的行列式,即│s²[M]+s[C]+[K]│,稱為系統特征方程,它的根,即系統極點,決定系統的共振頻率。

由此可以知道結構件的模態由質量、阻尼和剛度決定,而質量與密度和體積有關,說明了阻尼與結構件的模態頻率呈弱相關關系,剛度取決于結構形式和彈性模量。因此,當知道質量不變和結構形式不變時,彈性模量決定了結構件的模態?；诖?需要測量材料的彈性模量時,可以先對采用這種材料的結構件進行自由模態測試,再以模態測試結果為依據,通過不斷改變材料屬性中的彈性模量來對結構件進行自由模態仿真,最終求出材料的彈性模量。

圖1 求彈性模量流程圖

在中國,花崗石礦產資源也極為豐富,儲量大,品種多,在機床行業應用比較廣泛的有泰山青、沂南青、濟南青等。濟南青花崗石具有穩定性好、各向同向性、材料性能高等特點,是天然花崗石種類中的典型者。濟南青花崗石的材料性能已經被多家專門從事材料性能研究的企事業測試過,具體參數如表1所示。

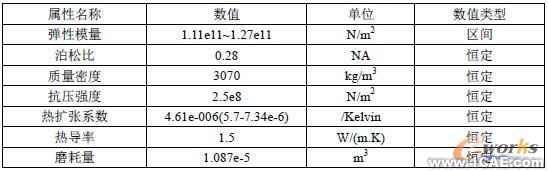

表1 濟南青花崗石材料性能

之前,制作了大小為400×100×20mm的試件,采用模態測試與仿真相結合的方法求濟南青花崗石的彈性模量,得到其彈性模量為1.15e11N/m²,符合表1的參數范圍。由此,可以證明了采用模態測試與仿真相結合的方法求天然花崗石的彈性模量是正確的。

3.印度產天然花崗石的自由模態測試

印度產天然花崗石是一種剛由印度進口到中國的花崗石,目前還沒有得到它的彈性模量。為此,采用模態測試與仿真相結合的方法求印度產天然花崗石的彈性模量,而印度產天然花崗石的自由模態測試是求其彈性模量的基礎。

3.1 測試準備

本次自由模態測試采用錘擊法進行測量,使用的儀器是比利時LMS公司SCADAS305振動噪聲測試儀,使用的測試軟件為Modal Impact和Modal Analysis,可同時測量24路振動量,所使用的力錘和加速度傳感器具體參數如表2所示。

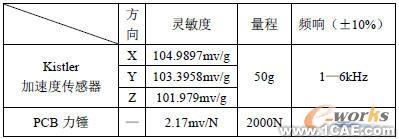

表2 力錘及加速度傳感器參數

本次制作了3個大小為400×100×20mm的試件用于測試,用吊繩將試件懸吊起來模擬自由邊界,采用固定錘擊點,移動加速度傳感器的方式進行測量。根據均勻布置的原則在每個試件上表面等距離布置了10個點,每一點都測量XYZ三個方向的響應,根據先前仿真經驗并依據不選取節點的原則選取了錘擊點及其錘擊方向,布置點及錘擊點如圖2所示。

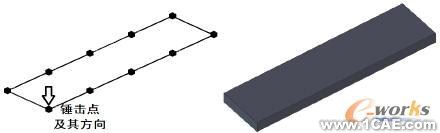

圖2 LMS測試及仿真模型圖

3.2 測試結果

根據上述所做的測試準備,開始對3個試件進行試驗?zāi)B(tài)測試,測試完成并進行測試驗證后得出測試結果(如表3、4所示)。

4.自由模態仿真

采用有限元仿真軟件對印度產天然花崗石進行仿真,仿真流程如圖3所示,但是本次對單體進行的是自由模態仿真,故沒有定義相互作用和定義邊界條件這兩步。在仿真過程中,創建幾何模型時根據試件實測值建立,定義材料屬性時賦予密度、泊松比和彈性模量。密度是根據3個試件實測的質量及體積算出的。當泊松比由 0.25~0.32變化時,模態變化不大,故泊松比采用0.28。仿真過程中要不斷改變彈性模量使仿真的前三階模態振型與測試模態振型相符,前三階模態頻率基本一致。

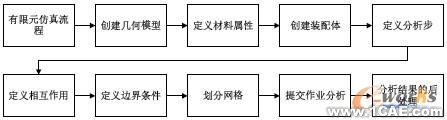

圖3 有限元仿真流程

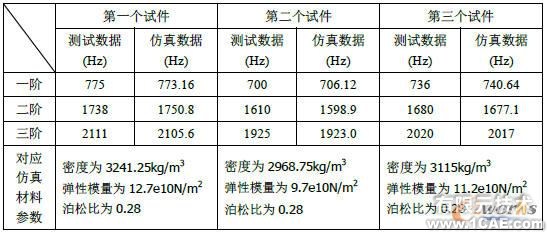

表3 三個試件測試與仿真優化的參數對比

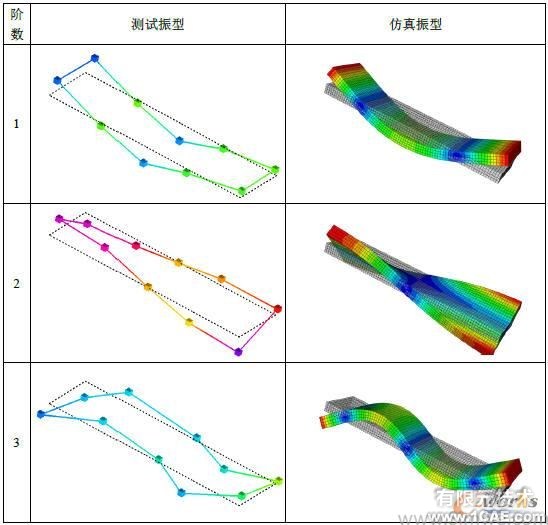

表4 測試與仿真模態振型對比

5.結論

通過采用模態測試與仿真相結合的方法對3個印度產天然花崗石試件進行測試與仿真,求出了它們的彈性模量分別為12.7e10N/m²、9.7e10N/m²、11.2e10N/m²,也再一次證明了采用模態測試與仿真相結合的方法求天然花崗石的彈性模量是正確的。

機床所用的機械零件的加工精度(尺寸精度和形位精度)是保證機床性能的關鍵所在。然而,零件材料性能的差異性對機床性能,尤其是對動態性能的影響,一般不被人們所重視。其實,在工程應用中同種原材料制造的零件的差異性是很大的,尤其是金屬材料制造的零件,這是因為經過熱處理加工的金屬材料有時性能會發生很大改變。對于高速度高精密機床來說,材料性能的差異性也是影響機床性能的重要因素,其中彈性模量的差異性影響最大。為此,在實際工程應用中需要尋求一種不破壞零件、不需要制作樣件、能夠監控零件本身加工過程的問題和高效率測試出實際零件彈性模量的方法。采用模態測試與仿真相結合的方法求天然花崗石的彈性模量已被證實是有效的,而對于測試實際零件來說,采用模態測試與仿真相結合的方法同樣可以求零件的彈性模量,并且它是一種不破壞零件,快速、方便地求出材料的彈性模量的方法,完全符合工程中實際零件的測試要求。這種方法在工程應用中將會越來越廣泛。
