第六章 輸入實體模型
本章討論ANSYS內置的IGES轉換過濾器,它不是諸如ANSYS Connection Kit for SAT這樣的ANSYS接口產品。接口產品是獨立授權的,接口工具包是獨立的,獨立的文檔產品包括在ANSYS安裝CD盤中。若想獲得更多的信息,可參看《ANSYS Connection User’s Guide》。
用戶可以在ANSYS里直接建立模型,當然,作為一種可供替換的方案,也可以先在用戶擅長的CAD系統里建立實體模型,把模型存為IGES文件格式,然后把這個模型輸入到ANSYS中。一旦模型成功地輸入后,就可以象在ANSYS中創建的模型那樣對這個模型進行網格劃分。
6.1從IGES文件中輸入實體模型
初始圖形交換標準(IGES)是一種被普遍接受的中間標準格式,用來在不同的CAD和CAE系統之間交換幾何模型。ANSYS的IGES輸入能力在工業界中是位于最強者之列。而且,因?yàn)檫^(guò)濾器程序可以輸入部分的文件,所以用戶至少可以輸入模型的一些部分。
對于輸入IGES文件,ANSYS提供了下面兩種選項:
·SMOOTH (NURBS-based 或RV52)-- 這個選項使用標準的ANSYS幾何數據庫。SMOOTH選項沒有自動生成體的能力,而且通過這個轉換器輸入的模型還需要一些手工的修補。必須使用標準的PREP7 幾何工具來修改模型。但是,通過這個轉換器輸入的模型不能使用FACETED選項拓?fù)浜蛶缀涡薷墓ぞ摺?/P>
·FACETED(或RV53)──這個選項使用defeaturing數據庫。這種轉換包括自動地合并和生成體,為模型劃分網格做準備。如果FACETED選項在轉換IGES文件時遇到問題,ANSYS會提示用戶并激活一組增強的拓?fù)浜蛶缀喂ぞ?這些工具是專門設計成采用交互方式修改輸入模型的。對大而復雜的模型建議不要采用這個選項。
確保在輸入或創建模型之前設置了輸入選項。一旦模型輸入或創建就不能改變這個選項了。如果必須改變輸入選項,用/CLEAR清空數據庫(或離開并重啟動ANSYS),設置正確的選項并重新輸入或重新創建模型。改變輸入選項將導致混合模式的幾何模型,生成一個壞的數據庫。
6.1.1 使用SMOOTH選項
用SMOOTH選項的強大輸入及建模特性輸入模型并準備分析,如果必要用FACETED選項的defeaturing功能。在下列情形也需要用SMOOTH選項:
? 模型輸出為IGES文件。
? 在輸入模型的基礎上創建新的幾何圖元
首先應嘗試用SMOOTH選項輸入模型。如果不能用可用工具修復模型,嘗試用FACETED選項輸入并修復模型。
6.1.1.1 用SMOOTH選項輸入IGES文件
設置輸入IGES文件的選項:
命令: IOPTN
GUI: Utility Menu>File>Import>IGES
? 選擇SMOOTH選項
選擇IGES文件:
命令: IGESIN
GUI: 設置IGES選項之后拾取文件對話框,當ANSYS問是否執行IGES命令時選擇YES。
6.1.1.2用SMOOTH選項的準則
如果用SMOOTH選項輸入IGES文件,應當注意下列準則。
6.1.1.2.1當在CAD系統中建模
? 考慮模型的規劃、對稱及有限元分析要求細節的程度按照ANSYS實體建模過程進行建模。例如對軸對稱模型ANSYS程序要求總體坐標系的Y軸作為旋轉軸。參考§2。
? 避免生成封閉曲線(即線開始并終止于相同的點)及封閉曲面(諸如表面起始并終止于同一個邊界)。ANSYS不能存儲封閉曲線或曲面(它要求至少兩個關鍵點)。如果一個封閉曲線,封閉曲面或修剪的封閉曲面-當讀入IGES文件遇到由IGES圖元120、144或128、144定義的表面時,ANSYS將試圖將其分割為兩個或更多的圖元。
? 盡可能寫ANSYS需要的數據到IGES文件中(參見《ANSYS Commands Reference》中IOP TN命令的描述)。
6.1.1.2.2當從CAD程序?qū)懗鯥GES文件
? 只傳遞分析需要的部分幾何模型,有限元分析并不需要CAD模型那樣多的細節。
? 對修剪表面的傳遞,在IGES文件中包括總體XYZ數據及UV數據。
? 對待分析的大模型,用CAD程序的選擇功能創建幾個IGES文件,每個包含模型的一部分。ANSYS將會給每個輸入的文件一個新的實體號碼?？梢岳们疤幚碇械暮喜?MERGE)特性(NUMMRG命令或菜單路徑Main Menu>Preprocessor>Numbering Ctrls>Merge Items)合并重合的圖元。
? 以ASCII格式寫IGES文件,每條記錄80個字符。
? 對proeNGINEER程序用下列準則:
-設置Config.pro 選項“iges_out_trim_xyz”為“yes”
-設置精度為1E-6并重新生成模型。
6.1.1.2.3當將IGES文件讀入到ANSYS中:
? 關注ANSYS執行的信息。警告信息給出未能傳遞的IGES圖元的細節及相應ANSYS的體號。
? 如果IGES實體沒有傳遞,用ANSYS實體建模命令重新構造。SMOOTH IGES過濾器能夠讀入任何小于或等于20度的有理B樣條曲線(類型為126)或有理B樣條曲面(類型128)。嘗試讀入大于20度的B樣條曲線或曲面將會導致錯誤信息。
? 從IGES文件傳入有重復線或關鍵點的模型是允許的。因?yàn)榻５娜莶罴敖?jīng)驗在CAD模型中常常出現。有些時候需要用ANSYS命令合并重復的圖元來清理實體模型(NUMMRG命令或菜單路徑Main Menu>Preprocessor>Numbering Ctrls>Merge items)。
當用ANSYS AUX15[IGESIN]讀入IGES文件是合并是自動的。缺省容差用于確定關鍵點是否應合并成為一個關鍵點。有些時候缺省收斂容差不夠必須改變。
6.1.1.2.4當從ANSYS寫出IGES文件
? 在寫IGES文件之前設定系統單位制[/UNITS]。IGES文件捕捉這個信息并被讀入IGES文件的很多程度讀入。(不能在GUI上直接使用/UNITS命令)。
? 在寫文件時選擇所有低級實體模型圖元。(ALLSEL,BELOW,ALL)或菜單路徑(Utility Menu>Select>Everything Below)。
? 如果要寫出模型的一部分(如面),在寫文件之前只選擇相應的圖元及相應低階的圖元(線和關鍵點),然后不選擇任何高級圖元(體)。
6.1.2用FACETED選項
用FACETED選項來defeature你的模型,并修復任何用SMOOTH選項的實體建模工具不能修復的缺陷。
? 在輸入模型之后不能在FACETED和SMOOTH選項間進行切換,因此從下向上建模不允許。
? 該選項不能傳遞諸如標注、文本、注釋圖元的數據。而且ANSYS將忽略任何該選項不能識別的IGES圖元。然而該選項將傳遞所有IGES拓?fù)浼皫缀螌?shí)體。
? 當用FACETED方法輸入模型劃分網格時,可以將模型用DB,GEOM,CM,MAT及LOAD選項歸檔模型(CDWRITE命令)。
? ANSYS不會合并關鍵點(NUMMRG,KP);在輸入操作中合并自動進行。
? ANSYS不會銜接線與面。然而可以合并面和線。
? 用FACETED選項輸入的曲面內部表示為平的刻面的網格。對這些面(面內部)劃分網格的節點將不會沿著原來的表面如關鍵點或線內部一樣準確,也不如SOOTH選項輸入的準確。有些情況下將會影響分析的精度。
然而FACETED選項的defeaturing數據庫提供了強大的簡化模型的功能,應該利用SOOTH選項輸入及建模的功能來輸入并修復模型的任何缺陷。如果需要進一步簡化幾何模型,可以用FACETED選項的defeaturingCAD修復工具來defeature模型:
1.從SMOOTH狀態輸入IGES文件。
2.通過重新生成幾何體素及利用布爾運算修復并增強模型。不要對模型劃分網格。
3.保存輸入創建的或生成模型的數據庫。
4.輸出ANSYS IGES文件模型。
5.用/CLEAR命令清空數據庫(或離開并重新啟動ANSYS)。
6.設置IOPTN到FACETED。
7.輸入你生成的IGES文件。
注意—一旦輸入了文件就不能恢復到SMOOTH模式了。確保在用FACETED選項輸入之前使用ANSYS標準幾何數據庫完成了所有建模工作。
8.簡化模型(defeature)從模型中去掉有問題的特征。
9.嘗試給模型劃分網格。如果在劃分網格時遇到問題,需要進一步簡化模型。
下面幾節詳細覆蓋了上述任務。
6.1.2.1修復并增強模型
在SMOOTH模式時,用幾何增強工具創建額外實體或增強。這些工具設計用來同布爾運算一起用于增加通孔或增強幾何體素的模型。這些工具是ANSYS可用的標準幾何工具的一個子集,參見5更多的內容。
6.1.2.2用FACETED選項輸入IGES文件
通過SMOOTH選項IGES文件的輸入,主面網格劃分器(Riemann空間網格劃分器)是缺省的網格劃分器。如果對給定模型主網格劃分器網格劃分失敗,ANSYS會自動轉換到替代的面網格劃分器而不需要用戶的干預。
為輸入IGES文件設置選項:
命令:IOPTN
GUI : Utility Menu>File>Import>IGES
·選擇缺省選項。
·合并重合關鍵點選項設置為YES(缺省)
·如果可用則生成實體的選項設置為YES(缺省)
選擇IGES文件:
命令:IGESIN
GUI :在設置IGES選項之后出現文件拾取對話框。
當希望設置輸入選項不同于上面所述的時候,如果出現以下幾種情況,就不應當合并關鍵點或生成實體了:
·模型中存在一些已知的幾何圖元并且在轉換后要將其刪掉。
·模型中包含了一些已知沒有進行適當修整的表面。在合并之前,應當在ANSYS中刪除這些表面。
·IGES模型是非常大的。在這種情況下,下面的方法是一個很好的策略,即在試圖合并關鍵點和生成實體之前不必激活這些選項而把模型輸入到ANSYS中去。
·模型包含一些不共享邊界的表面。在這種情況下,用戶可能希望分別對這些表面進行網格劃分。
·輸入的模型不是一個實體模型。
注意:如果模型不能成功地輸入的話,使用GTOLER選項可能會有幫助。具體地說,設置大的因子值可以刪除模型的一些小的細節。相反,如果模型丟失了一些小的細節特征(但是重要的),使用小的因子值就可以恢復它們。大多數情況下,不推薦使用GTOLER選項。
FACETED選項比SMOOTH選項輸入IGES文件時需要更多的內存,對于沒有干凈地輸入的模型或需要更多手工修復來生成的模型更是如此。下面是一些建議。
1、輸入模型時打開自動合并和生成體的開關選項(缺省的條件)。
2、模型需要手工清理時的一些指示包括進行合并時發生失敗,或ANSYS發出一些不合理的內存要求。通常情況下,如果文件包含一些不必要(或無限制的)的圖元,則自動合并就會失敗或要求更多的內存。用戶可以逐步進行拓?fù)湫薷囊詣h除那些圖元,然后繼續進行合并。否則必須:
·輸入文件時不必進行合并和體的生成。
·通過拓?fù)浜蛶缀涡拚绦騽h除不想要的圖元。
·合并模型。
·生成線和面以取代丟失的圖元。
·生成體。
3、如果ANSYS檢測到模型中包含有多個連接在一起的體,程序就會將生成體的開關關掉,而用戶必須自己生成這些體。
產生輸入問題的一些原因
·CAD程序可能用一種不完全一致,帶有特殊格式的方式來定義圖元。
·CAD文件是用一種看起來正確但對有限元分析工具卻會引起問題(例如兩個面之間的間隙,重疊等)的方法生成的。
·CAD文件可能包含難以進行網格劃分的物理細節,例如“細長”面。
6.1.2.3使用幾何簡化工具
幾何簡化工具用來消除不成比例的小幾何圖元(如很小的線或環)、額外特征或面的某一方向比例失調(細長面)。這些圖元在對模型劃分網格時會產生問題。當體已經生成簡化工具才最有效。建議在簡化之前完成體創建的工作。
警告:用這些工具編輯圖元時會除去任何已添加的載荷和邊界條件。因此,應當在添加載荷和邊界條件之前進行簡化模型的工作。
ANSYS提供了繪出小的面,線和環的功能。許多這些細節特征可以用目視檢查模型的方法來發現。也可以通過先進行模型網格劃分然后檢查錯誤記錄和結果網格來確定這些問題。
簡化工具只能在還未進行網格劃分的圖元上使用。如果想在網格劃分后還使用這些工具,必須先清理目標圖元的網格。
6.1.2.3.1目視檢查有問題的細節
下面的插圖(圖6-1)顯示了多種可能在網格劃分時引起問題的細節結構。
圖6─1網格劃分問題

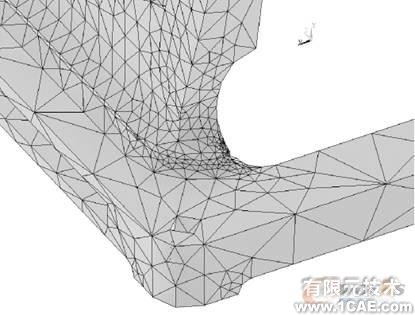

圖6-2顯示了上面圖6-1中模型網格劃分的結果。請注意,從大單元到小單元的迅速過渡和網格的不規則性。
圖6─2 網格劃分結果
6.1.2.3.2對微小細節進行定位
小的細節會導致很差的網格劃分結果。ANSYS有一組繪圖和列表命令來幫助定位這些細節結構。每一個定位命令都有不同的選項設置,可用它們來定義“小”細節的組成。查閱《ANSYS Commands Reference》可得每個命令和它的選項的完整描述。
定位微小的線:
命令:SLSPLOT
GUI:Main Menu>Preprocessor>-Modeling-Simplify>-Detect/Display-Small Lines
定位微小的環:
命令:SLPPLOT
GUI :Main Menu>Preprocessor>-Modeling-Simplify>-Detect/Display-Small Loops
定位微小的面:
命令:SARPLOT
GUI:Main Menu>Preprocessor>-Modeling-Simplify>-Detect/Display-Small Areas

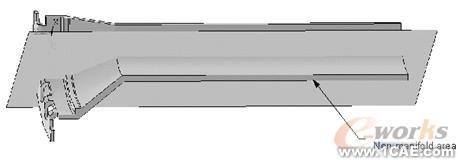

下面的圖示例對不同的微小細節繪圖命令的輸出。圖6-3顯示了一個面,它在一個方向上過長。圖6-4顯示小線。圖6-5對一個剖面顯示了幾個微小的環。

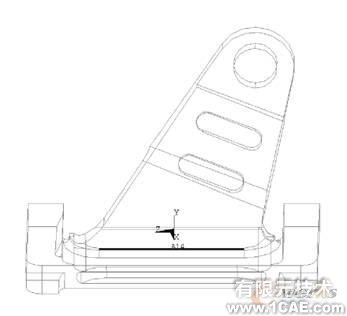

圖6─3 SARPLO命令的輸出

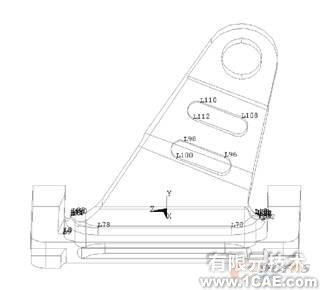

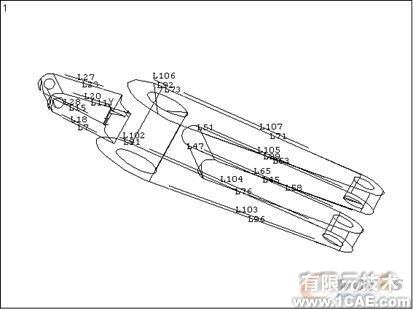

圖6─4 SLSPLOT命令的輸出

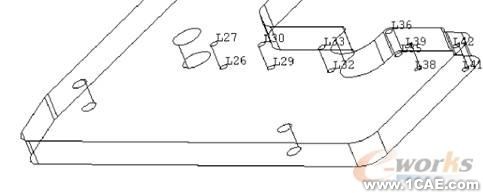

圖 6─5 SLPPLOT 命令輸出
在將有問題的圖元定位后,就可以使用幾何簡化工具除去這些圖元。下面的章節概括了除去這些圖元的技術。
6.1.2.3.3合并線
當可行時,應該合并短線形成更長的線。
只有滿足下面條件時,兩條線才能合并在一起:
·它們彼此是相連接的。
·沒有其它的線連接在它們的公共點上。
當用選擇列表工作時,命令自動確定可以合并在一起的線(只能有一條線連接在端點),形成可能的合并集,然后合并這些線。但是為了保持模型的規則性,建議一次只合并兩條線。
將多條線合并成一條線:
命令:LNMERGE
GUI:Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Merge Lines

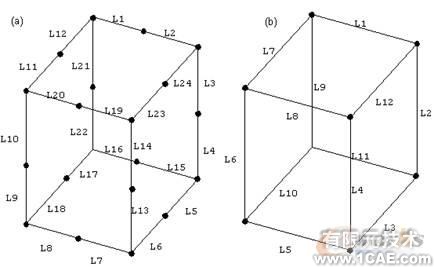

圖6-6的例子線合并操作的結果顯示了一個模型線可以合并以形成一個簡單得多的模型。(b)對于這樣一個有規則形狀和面數有限的模型,可以使用LNMERGE,ALL命令合并所有的線。但是,通常情況應該“一次只合并兩條線”。
圖6─6 線合并操作的結果
6.1.2.3.4合并相鄰的面
當可行時,應從模型中除去那些非常小的面。一種方法是把面與相鄰的面合并。這樣合并的面將保持規則形狀(一個面是另一個面的良好延伸)避免參數問題。如果合并的完成會導致高度不正常的參數該命令將會失敗。圖提供了一個保持四邊形形狀的簡化的例子。
注意:當面含有內環時(多連接面),不能進行面合并。
注意:由于較差的面參數而導致的面合并失敗或網格劃分失敗可以通過刪除面并用ARFILL命令重新生成它這一方法來消除。
合并相鄰的面:
命令:ARMERGE
GUI :Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Merge Areas

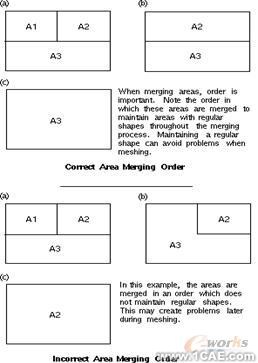

圖6─11 合并面時保持一個規則形狀
6.1.2.3.5收縮線
可以將一個被選定的線收縮到它的任意一個關鍵點上(關鍵點必須包含在所選的線內)。對于消除多余的線,這是一個強有力的命令;但是它可能改變模型的幾何結構,應該小心使用。特別是,線和面的收縮不檢查圖元相交,應避免任何導致圖元互相貫穿的收縮操作。
收縮線到關鍵點上:
命令:LNCOLLAPSE
GUI :Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Collapse Lines
圖6-8的例子用LNCOLLAPSE命令顯示了消除一般微小的線并使周圍的面變成更規則形狀的結果。圖只顯示了面周圍的一部分。
圖6─8 LNCOLLAPSE命令的使用
6.1.2.3.6收縮面
通過收縮面,可以改變模型的幾何結構以刪除可能在網格劃分時引起問題的細節結構。。收縮一個面不同于合并面,ANSYS會將最小的線拉長延長到相鄰的面以填補收縮面所留下的空間。因此,除了參數改變外,收縮面也改變模型的形狀,以便完成去除不必要的細節這一工作。圖6-9顯示這一工作是如何進行的,詳細敘述了將一系列面壓縮成線。注:可以通過合并前面面上所留下的兩個面來進一步簡化這個模型(如圖〔d〕所示)。

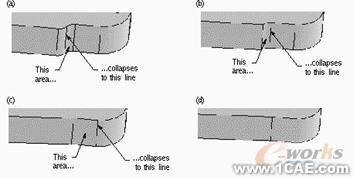

圖6─9 對模型進行了一系列的面收縮操作
當收縮一個面時,必須先拾取這個面,然后拾取這個面將要收縮到的線。根據經驗,試著將一個面收縮到一個較長(相對于較短的而言)的線,同時避免收縮帶有很多線的面。有時在收縮面之前先收縮線比較有利。而且,面收縮命令不能對帶有內環的面(多連接面)進行收縮。
收縮一個面:
命令:ARCOLLAPSE
GUI :Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Collapse Areas
6.1.2.3.7分割線
可以往任何線上加一個附加的關鍵點,把這條線分割成兩條線,這兩條線以此新的關鍵點作為共同的端點。新的關鍵點將被賦以下一個可用的關鍵點號。
這個工具最普遍的用法是定義一對可用來分割一個面的新關鍵點。
分割一條線
命令:LNSPLIT
GUI :Main Menu>Preprocessor>-Modeling->Simplify>-Toolkit->Split Lines
6.1.2.3.8分割面
可以通過選擇一對面內的可生成平分線的關鍵點來分割一個面。線是兩個面內已存在的關鍵點之間的最短距離。如果在面邊界線的合適位置上并不存在關鍵點,可以用LNSPLIT命令生成它們。
注意:這個命令允許用戶生成一條落在面外邊的分割線,應該避免生成這樣的線。
下列情況時應該考慮分割面。
·除去一個“細長面”。實際上,除掉細長面,還需執行一些附加的步驟(這些步驟在本章后面“將命令組合起來”里有敘述)。
·把一個多邊形面簡化成一個四邊面(規則幾何形狀)。
分割面:
命令:ARSPLIT
GUI :Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Split Areas
Removing Area Loops
6.1.2.3.9刪除面環
可以通過刪除面環(例如孔)來簡化一個二維模型。必須選擇定義面環的那一組線。
刪除一個面環:
命令:ALPFILL
GUI:Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Fill Loops
Removing Cavities and Bosses
6.1.2.3.10刪除內腔和凸臺
在一個實體模型中,小內腔(凹槽和通孔)和凸臺可能會引起網格劃分時出現問題。用一個簡單的操作,就可以從模型中把它們刪除掉并包括所有附著其上的面。在一個細節結構被刪除之前,必須選定所有和它相聯系的面,而且面的選擇順序是很重要的。但是,如果凸臺或內腔連接在某一個面上,那個面就必須是選擇列表中最后一個選定的面。如果被連接的面不是選擇列表中最后一個面,那么這個命令就可能會使幾何模型發生畸變。
注意:如果命令的結果引起模型過大的畸變或無效的模型表示,ANSYS會忽略這個命令。
刪除一個內腔或通孔:
命令:VCVFILL
GUI :Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Fill Cavity
刪除一個凸臺
命令:VCVFILL
GUI :Main Menu>Preprocessor>-Modeling-Simplify>-Toolkit-Remove Boss
6.1.2.3.11將命令組合起來

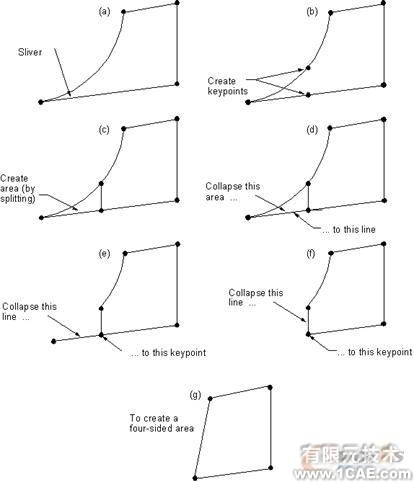

修正或簡化一個模型的幾何結構時,通常需要組合使用一些不同的幾何修改工具或簡化工具。圖6-12(a)所示的例子詳細地?cái)⑹隽藦囊粋€(gè)面中除去一個“細長面”的步驟,這個細長面在網格劃分時會引起困難。刪除細長面的程序包括下面的幾步:
1、通過分割線在面中生成兩個關鍵點(b)。
2、在兩個新的關鍵點處通過分割原始面生成一個新的只包含細長的面
3、將細長面收縮到一條線上。
4、將細長面中剩余的線收縮到一個關鍵點上。
5、將左邊較低的那條線收縮到一個關鍵點上以創建一個四邊形的面。
這只是一個如何將簡化命令在一起使用的例子。
6.1.2.4在FACETED模式下建模
如果不能用SMOOTH選項可用的建模工具不能修復模型的缺陷,可以嘗試用FACETED選項修復模型。下面幾節描述用FACETED模式修復模型如何執行。
6.1.2.4.1修改拓?fù)浣Y(jié)構
通過菜單途徑Menu>Preprocessor>-Modeling->Topo Repair可以訪問拓?fù)湫薷墓ぞ?。通過把相鄰圖元縫合在一起的方法,可以使用這些工具在模型中修改小的間隙。開口邊界或線段必須合并到附近的面上以生成一個封閉的體。
當拓?fù)湫蘩砉ぞ呒せ顣r(shí)其他幾何模型工具都不可用。輸入模型的很多問題都可以用拓?fù)涔ぞ咝蘩怼?/P>

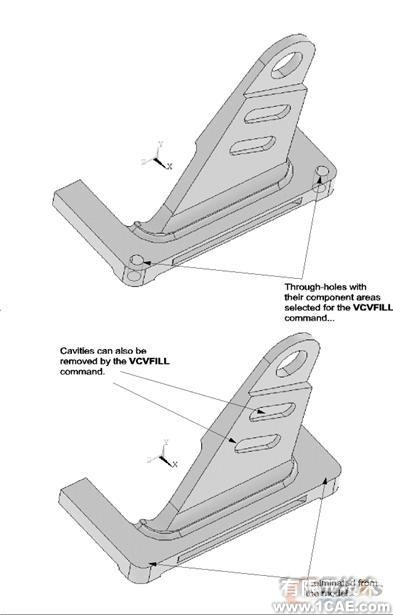

圖6─10 用VCVFILL命令刪除兩個通孔

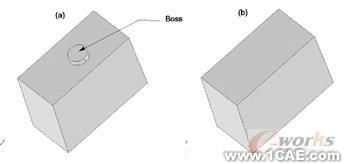

圖6─11 用VCVFILL命令刪除一個凸臺
圖6-12移動一個特征
6.1.2.4.1.1設置間隙繪圖和列表的選項
在對模型中的間隙定位之前,應當先設置繪圖和列表工具的選項?？梢酝ㄟ^(guò)下面的命令設置選項:
命令:GAPOPT
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>Preferences
這里有兩個選項要進行設置:
·TOLER─這個選項為GAPPLOT,GAPLIST,GAPMERGE等命令設置合并的公差因子。
·OESELE─這個選項設置被列表和繪圖命令所顯示的開口邊界(間隙)的類型。
參見《ANSYS Commands Reference》對GAPOPT命令及其選項的設置。
6.1.2.4.1.2發現間隙
用以下方法,可以找出模型中的間隙,通過表格形式將它們列出或用繪線圖的方式把它們顯示出。
使用列表功能
列出在當前公差設置下可以被合并的開口邊界(間隙)。
命令:GAPLIST
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>-Lst Model Gaps-Open edges
列出所有的閉合邊界:
命令:GAPLIST
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>-Lst Model Gaps-
Closed edges
使用繪圖功能
可以使用繪圖功能對開口和閉合邊界進行定位。而且還可以區別在當前合并公差下可以閉合的邊界及不能閉合的邊界。下面解釋不同的顏色在這個繪圖命令中的用法和它們的意義:
·藍─閉合邊界。
·紅─開口邊界,如果在當前GAPOPT公差設置下(注意GAPOPT公差必須單獨設置)發出GAPMERGE命令后,它仍然保持開口狀態。
·黃─開口邊界,如果在當前GAPOPT公差設置之下(注意GAPOPT公差必須單獨設置)發出GAPMERGE命令之后,它將閉合。
可以使用繪圖命令進行下面的工作。
畫出所有的在當前公差設置之下能被合并的開口邊界:
命令:GAPPLOT
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>-Plt Model Gaps-Open Edges
畫出所有的閉合邊界:
命令:GAPPLOT
GUI:Main Menu>Preprocessor>-Modeling->Topo Repair>-Plt Model Gaps->Closed Edges
不管公差設置大小,畫出所有的開口邊界和閉合邊界。
命令:GAPPLOT
GUI :Main Menu>Preprocessor>-Modeling->Topo Repair>-Plt Model Gaps->Opn & Closed
開口和閉口繪圖顯示間隙(見圖6-13),表現為深色的線(圖上為紅色)。這些間隙十分狹窄并且以這種縮放水平表現為線。
圖6-13 張開和閉合的圖示
6.1.2.4.1.3刪除幾何圖元
在拓?fù)湫薷牟藛沃羞€包括有刪除關鍵點、線和面的功能?？梢允褂脛h除功能完成下面的工作。
刪除不與線相連接的關鍵點:
命令:KDELE
GUI:Main Menu>Preprocessor>-Modeling-Topo Repair>Delete>Keypoints
刪除不與面相連接的線:
命令:LDELE
GUI:Main Menu>Preprocessor>-Modeling-Topo Repair>Delete>Lines Only
刪除不與面相接連的線和所有只與此線相連接的關鍵點:
命令:LDELE
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>Delete>Lines and Below
刪除面:
命令:ADELE
GUI:Main Menu>Preprocessor>-Modeling-Topo Repair>Delete>Areas Only
刪除面和所有與此面相聯系的線和關鍵點(不包括與其它面共享的):
命令:ADELE
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>Delete>Areas and Below
6.1.2.4.1.4合并間隙
有兩種方法合并間隙:手工(指定一個公差)和自動(使用迭代合并工具)。對于大多數的模型,應當使用自動的方法。無論使用哪一種方法,都要先保存數據庫,這樣如果得到一個不想要的結果時,可以將合并操作取消。
使用自動合并功能
自動迭代合并工具試圖合并所有的間隙,它從最低的公差(缺省為1)開始,逐漸增加并通過每一個公差等級直到最大(缺省值為10)。如果此項操作得到了所不希望的結果,那么事先保存數據庫可以“取消”自動合并的操作。
在盡可能低的公差水平下自動合并所有的間隙:
命令:GAPMERGE
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>-Mrg
Model Gaps->Iterative
使用手工合并功能
如果希望使用手工合并功能,那應使用盡可能低的公差設置來合并間隙。使用過高的公差值可能會導致曲面畸變。再一次重申,在每一次手工合并操作之前先保存一下數據庫是好習慣。這可以取消合并的結果。在合并之前,應確信已經通過GAPOPT命令(Main Menu>Preprocessor>- Modeling-Topo Repair>Preferences)設置了公差。
在所設置的公差值下合并間隙:
命令:GAPMERGE
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>-Mrg Model Gaps-By Tolerance
如果不能將所有的間隙都合并掉該怎么辦?
有時候不能把模型中的所有間隙都合并掉。這種情況下,應當從拓?fù)湫薷墓ぞ咄顺?然后使用建模工具來修改剩下的間隙。
退出拓?fù)湫薷?/B>
當已經合并完所有想要修改的間隙后(或發現有些間隙不能在這一步中合并掉),就可以從拓?fù)湫薷闹型顺隽恕Ｍ顺龊?就不能再回到拓?fù)湫薷牟藛位虬l(fā)出GAPMERGE命令,除非把模型通過FACETED IGES轉換器再重輸一遍,或從以前保存的模型中再恢復這個模型。
退出拓?fù)湫薷?
命令:GAPFINISH
GUI :Main Menu>Preprocessor>-Modeling-Topo Repair>Finish
6.1.2.4.2修復不完全的圖元
ANSYS提供了大量工具來修復輸入的幾何模型。用幾何模型修理工具填充大的間隙(太大或模糊不能自動合并)。完成這些需要?jiǎng)?chuàng)建線完成連續的邊界并在這些邊界內創建面。還可以從相鄰圖元分離不必要的線或面。如果拓?fù)湫蘩砗喜⒉僮鞑荒芡瓿伤械倪吔缧枰玫竭@些工具。
完成一個體需要如下步驟:
1. 發現模型中的孔及不完全的邊界(間隙)。
2. 逼近丟失的幾何圖元。
3. 用完全的面創建體。
6.1.2.4.2.1發現不完全的邊界
使用下面的方法來定位不完全的邊界。
列出開口邊界:
命令:GAPLIST
GUI:Main Menu>Preprocessor>-Modeling-Geom Repair>-Lst Model Gaps-Open edges
列出所有的閉合邊界:
命令:GAPLIST
GUI:Main Menu>Preprocessor>-Modeling-Geom Repair>-Lst Model Gaps-Closed edges
畫出所有的開口邊界(開口的邊界用紅色繪出):
命令:GAPPLOT
GUI:Main Menu>Preprocessor>-Modeling-Geom Repair>-Plt Model Gaps- Open Edges
畫出所有的閉合邊界(閉合邊界用藍色繪出):
命令:GAPPLOT
GUI:Main Menu>Preprocessor>-Modeling-Geom Repair>-Plt Model Gaps-Closed Edges
畫出所有的開口邊界(紅)和閉合邊界(藍):
命令:GAPPLOT
GUI:Main Menu>Preprocessor>-Modeling-Geom Repair>-Plt Model Gaps-Opn & Closed
6.1.2.4.2.2完成邊界
將不完全的邊界定位后,就可以生成線或完成環來生成邊界。可以通過在已存在的關鍵之間生成線來做到這一點。(不能在空間中生成關鍵點。)
在兩個關鍵點之間生成線:
命令:LNFILL
GUI:Main Menu>Preprocessor>-Modeling-Geom Repair>Fill Lines
圖6-14 開口邊界
圖6-14顯示了一個簡單的開口邊界,它可以通過使用LNFILL命令和選擇兩個已設計好的關鍵點來閉合。
6.1.2.4.2.3完成面
當已經完成了一個邊界后,就可以生成那個邊界的最小的面。用戶不必選取一組完成的線來定義邊界;如果它們存在,ANSYS會自動找出這些連續線。如果邊界中的任意一條線是同時屬于一個以上的面,那么這個命令就會失敗。而且,如果這個命令應用在多連接面(帶有內環的面)上也會發生失敗。
從一組線中創建一個面:
命令:ARFILL
GUI :Main Menu>Preprocessor>-Modeling-Geom Repair>Fill Areas
6.1.2.4.2.4分離非拓?fù)鋱D元
非拓?fù)渚€是一些連接在某一個面上的線,但它們沒有用處,且如果它們存在就會在生成體時引起問題。
圖6─15 依附于面上的非拓?fù)渚€
從面上分離出一個非拓?fù)渚€
命令:LNDETACH
GUI :Main Menu>Preprocessor>-Modeling-Geom Repair>Detach Lines
刪除一個非拓?fù)渚€
命令:LDELE
GUI :Main Menu>Preprocessor>-Modeling-Delete>Lines Only
刪除一個非拓?fù)渚€并同時刪除所有屬于這個線上的關鍵點:
命令:LDELE
GUI:Main Menu>Preprocessor>-Modeling-Delete>Lines and Below
同非拓?fù)渚€相似,非拓?fù)涿姹仨殢乃麄兿噜彽拿嫔戏蛛x出來然后再刪掉。
圖6─16 一個非拓?fù)涿?/P>
分離一個非拓?fù)涿?/P>
命令:ARDETACH
GUI :Main Menu>Preprocessor>-Modeling-Geometry Repair>Detach Areas
刪除一個非拓?fù)涿?/P>
命令:ADELE
GUI :Main Menu>Preprocessor>-Modeling-Delete>Areas Only
刪除一個已分離出來的非拓?fù)涿婧蛯儆谶@個面的線和關鍵點(不包括與其它面共享的)
命令:ADELE
GUI :Main Menu>Preprocessor>-Modeling-Delete>Areas and Below
相關標簽搜索：建模與網格劃分指南第六章 Ansys有限元培訓 Ansys workbench培訓 ansys視頻教程 ansys workbench教程 ansys APDL經典教程 ansys資料下載 ansys技術咨詢 ansys基礎知識 ansys代做 Fluent、CFX流體分析 HFSS電磁分析 Abaqus培訓
