第二章規劃分析方案

2.1規劃的重要性

當開始建模時,用戶將(有意地或無意地)作許多決定以確定如何來對物理系統進行數值模擬;分析的目標是什么?模型是全部或僅是物理系統的部分?模型將包含多少細節?選用什么樣的單元?有限元網格用多大的密度?總之,你將對要回答的問題的計算費用(CPU時間等)及結果的精度進行平衡考慮。你在規劃階段作出的這些決定將大體上控制你分析的成功與否。

2.2確定分析目標

確定分析目標的工作與ANSYS程序的功能無關,完全取決于用戶的知識、經驗及職業技能,只有用戶才能確定自己的分析目標,開始時建立的目標將影響用戶生成模型時的其它選擇。

2.3選擇模型類型(二維、三維等)

有限元模型可分為二維和三維兩種?？梢杂牲c(diǎn)單元、線單元、面單元或?qū)嶓w單元組成,當然,也可以將不同類型的單元混合使用(注意要保證自由度的相容性)。例如,帶筋的薄殼結構可用三維殼單元離散蒙皮,用三維梁單元來離散蒙皮下的筋。對模型的尺寸和單元類型的選擇也就決定生成模型的方法。

線模型代表二維和三維梁或管結構,及三維軸對稱殼結構的二維模型。實體建模通常不便于生成線模型,而通常由直接生成方法創建。

二維實體模型在薄平板結構(平面應力),等截面的“無限長”結構(平面應變)或軸對稱實體結構。盡管許多二維分析模型用直接生成方法并不困難,但通常用實體建模更容易。

三維殼模型用于描述三維空間中的薄壁結構,盡管某些三維殼模型用直接生成方法創建并不困難,但用實體建模方法通常會更容易。

三維實體分析模型用于描述三維空間中截面積不等,也不是軸對稱的厚結構。用直接生成的方法建立三維實體模型較復雜,實體建模會使其變得容易些。

2.4線性和高次單元的選擇

ANSYS程序的單元庫包括兩種基本類型的面和體單元:線性單元(有或無特殊形狀的)和二次單元。這些基本單元類型如圖2-1所示,下面來探討這兩種基本類型單元的選擇。

建模與網格劃分指南第二章ansys結構分析圖片1

圖2-1面和體類型。

(a)線性等參元

(b)特殊形狀的線性等參元

(c)二次單元

2.4.1線性單元(無中間節點)

對結構分析,帶有附加形函數的角點單元會在合理的計算時間內得到準確的結果。當使用這些單元時,要注意防止在關鍵區域的退化形式。即避免在結果梯度很大或其它關注的區域使用二維三角形單元和楔形或四面體形的三維線單元。還應避免使用過于扭曲的線性單元,對于非線性結構分析,如果使用線性單元細致地而不是用二次單元相對粗糙的進行網格劃分,那么將以很少的花費獲得很好的精度。

建模與網格劃分指南第二章ansys結構分析圖片2

圖2─2 網格的比較

(a)線性單元和二次單元的例子如圖2-2。

當對彎曲殼體建模時,必須選用彎曲的(二次的)或平面(線性)的殼單元,每種選擇都有其優缺點,對于多數的實際情況,主要問題利用平面單元以很少的計算時間,即可獲得很高精度的結果。但是,必須保證使用足夠多的平面單元來創建曲面。明顯地,單元越小,準確性越好。推薦三維平面殼單元延伸不要超過15度的弧,圓錐殼(軸對稱線)單元應限制在10度的弧以內(或離Y軸5度)。

對多數非結構分析(熱、電磁等),線性單元幾乎與高次單元有同樣好的結果,而且求解費用較低。退化單元(三角形和四面體)通常在非結構分析中產生準確結果。

2.4.2 二次單元(帶中間節點)

對于用退化的單元形式進行的結構分析(即二維三角形單元和楔形或三維四面體單元),二次單元通常會以比線性單元的求解費用更低且產生良好的結果。可是,為正確地使用這些單元,需要注意它們的特殊的性質:

· 對于分布載荷和面壓力不象線性單元按一般意義上分配到單元節點上(見圖2-3),單元的中間節點對反力也表現出相同的非直觀的解釋。

· 三維帶中間節點的熱流單元在承受對流載荷時按固定模式分配熱流,在中間節點沿一個方向流動而在角點又沿另外方向的流動。

· 對于結構單元,中點節點的溫度如果在兩相鄰角點溫度范圍之外則要重新定義為這兩角點的平均溫度。

· 由于中間節點的質量也大于角節點的質點,所以通常將中間節點選為主自由度(對于減縮自由度分析)。

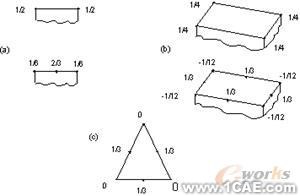

建模與網格劃分指南第二章ansys結構分析圖片3

圖2─3 節點分配的平衡

(a)二維單元

(b)三維單元

(c)三維三角形單元

· 由于質量分配不均勻,在動力分析中感興趣的波傳波技術不推薦使用帶中間節點的單元。

· 不要在有中間節點(CONTAC12, COMBIN40, CONTAC48, CONTAC49, and CONTAC52)的邊定義節點為基礎的接觸單元,也不要將間隙單元與帶中間節點的邊連接。類似地,對熱問題,不要應用輻射連接或非線性對流表面到帶有中間節點的邊。節點為基礎的接觸要同有中間節點的表面接觸,中間節點應該去掉。對面對面接觸單元不用擔心(TARGE169, TARGE170, CONTA171, CONTA172, CONTA173, and CONTA174)。劃分實體模型時提供了一些方法忽略一些中間節點。

· 當約束一個單元(或表面)的邊緣自由度,包括中間節點在內的邊緣上所有的節點都要約束。

建模與網格劃分指南第二章ansys結構分析圖片5

圖2—4 在間隙或接觸表面處避免中間節點

· 單元的角點只能與單元的角點相連,而不能與相鄰單元的中間節點相連。相鄰的單元應該有相連(或共同的)中間節點

建模與網格劃分指南第二章ansys結構分析圖片6

圖2─5 避免單元間中間節點與角點相連

· 對于有中間節點的單元,通常希望每一個這樣的中間節點在相應角點之間連線的中點位置,可是,有時卻希望出現在其它地方:

─節點沿著彎曲的幾何邊界通常可產生更準確的分析結果─所有的ANSYS網格劃分器缺省地將它們放在那里。

─有的內邊界也不得不彎曲以防止單元倒置或過于扭曲,ANSYS網格劃分器有時也產生這種彎曲。

─用帶有故意將中間節點偏離中心四分之一點可以模擬裂紋尖端的奇異性,利用ANSYS的KSCON命令可以產生這種特殊的面網格。(Main Menu>Preprocessor>-Meshing-Size Cntrls>-Concentrat KPs-Create)

· 中間節點位置可由下面描述的單元形狀測試進行檢查(對于控制單元形狀的檢查信息可參見本手冊的§7章)。

──除三節點三角形和四節點四面體外的所有實體和殼單元都要進行實三維空間與單元本身的自然坐標空間一致性映射的測試。雅可比比值過大表明單元過于扭曲,可能是由中間節點的位置設置不當引起的。關于雅可比比值測試的細節,參見《ANSYS, Inc. Theory Reference》中的單元形狀測試部分。

· 如果不給中間節點指定位置,程序會自動按線性笛卡爾坐標插值將中間節點放在兩角點的中間,按此法放置的節點的節點坐標系旋轉角度也是按線性插值得到。

· 在相連單元的公共邊應有相同的節點數,當混合單元類型時有必要從一個單元去除中間節點。例如,圖2-6中的8節點單元與一個4節點單元相連時應把8節點單元的N節點去掉(或在生成這個單元時給它一個0節點號)。

建模與網格劃分指南第二章ansys結構分析圖片7

圖2─6 避免單元相交時中點節點不匹

注意: 程序在下列情況會自動地將線性和二次單元共同一側的中間節點去掉:一個面(或體)用線性單元?jiǎng)澐志W(wǎng)格〔AMESH、VMESH、FVMESH〕,然后相鄰面(或體)用二次單元?jiǎng)澐志W(wǎng)格。如果網格劃分的次序顛倒了,中間點節則不能去掉(先分二次單元,后分線性單元)。

· 去掉了中間節點意味著邊緣仍保持直的,相應地導致剛度增加,建議只在過渡區域使用去掉中間節點的單元,而不在增加了形函數的簡化線單元處使用。如果需要,那么在產生單元之后可利用下列命令增加或去掉中間節點:

命令:EMID

GUI : Main Menu>Preprocessor>Move / Modify>Add Mid Nodes

Main Menu>Preprocessor>Move / Modify>Remove Mid Nd

命令:EMODIF

GUI : Main Menu>Preprocessor>Move / Modify>Modify Nodes

· 二次單元并不比線性單元的積分點多。因此,在非線性分析中優先使用線性單元。

· 諸如平面PLANE82和SHELL93的高階四邊形單元的一種網格可由于零變形能而產生奇異。

· 對后處程序只用截面的角點和隱藏線顯示,類似地,節點應力結果的輸出和后處理只能對角節點進行。

· 在圖形顯示時,曲邊形的中間節點單元顯示為直線段(除非使用Powergaphics)模型因此看起來比實際的要粗糙些。

2.5不同單元連接的限制

在連接有不同自由度(DOFs)的單元時必須小心,因?yàn)樵诮缑嫣幙赡軙?huì)發生不協調的情況,當單元彼此不協調時,求解時會在不同單元之間傳遞不適當?shù)牧蛄亍?/P>

為保證協調,兩個單元必須有相同的自由度。例如,它們必須有相同數目和類型的位移自由度及相同數目和類型的旋轉自由度,而且,自由度必須是耦合的,即它們必須連續地穿過界面處單元的邊界。

考查三個應用了不協調單元的例子:

· 單元有不同個數的自由度是不協調的,SHELL63和BEAM4單元每個節點有三個平動和三個轉動自由度。Solid45 單元每個節點有三個平動自由度,但缺少轉動自由度。如果Solid45單元與SHELL63或BEAM4單元相連,相應平動自由度的節點力會傳到實體塊單元上。但是,相應SHELL63和BEAM4單元的轉動自由度的節點位移則不會傳遞給SOLID45單元。

· 單元有相同個數的自由度也不總是協調的。BEAM3(二維彈性梁)單元和SHELL41(薄膜殼)單元每個節點都各有三個自由度?？墒?殼單元有三個平動自由度(UX、UY和UZ),而梁單元只有兩個平動自由度(UX和UY),因?yàn)橹挥蠻Z的結果能反映殼單元的剛度,而且殼單元沒有轉動自由度(ROTZ)而梁單元有。與梁單元旋轉自由度對應的節點位移將不會傳遞給殼單元,界面表現為梁象是被釘住了。

· 三維梁單元與三維殼單元每個節點都有6個自由度,可是,殼單元的ROTZ自由度是與平面內旋轉剛度相聯系的,這是一個虛構的剛度;即它不是數學計算的真實剛度,因此殼的ROTZ自由度不是真實的自由度。(例外是當SHELL43或SHELL63單元(兩者都有KEYOPT(3)=2)的Allman旋轉剛度被激活時),因此對三維梁單元僅有一個節點與三維殼單元相連導致梁單元的旋轉自由度與殼單元的ROTZ自由度對應是不協調的,不應該將梁單元與殼單元按此方式連接起來。

類似的不協調也可在不同數目和(或)類型自由度的單元之間存在。

這些問題并不會使分析無效,但至少應該注意到兩個不同類型單元交界的條件。

2.6 找到利用對稱性的辦法

許多物體都有某種對稱,重復對稱(如一個長管道上平均分布的散熱片,反對稱(如塑料容器的模子),或軸對稱(如燈炮)。當一個物體在所有方面都是對稱的(幾何、載荷、約束和材料屬性),可以利用用述事實減少模型的大小和范圍。

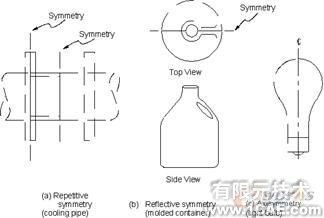

建模與網格劃分指南第二章ansys結構分析圖片8

圖2-7對稱的例子

(A)重復對稱(散熱等)(B)鏡像對稱(模鑄容器)(C)軸對稱(燈炮)

2.6.1軸對稱結構的說明

任何表現在為對一中心軸幾何對稱的結構(如旋轉殼或?qū)嶓w)是軸對稱。例如直管、圓錐、圓盤、圓蓋等。

三維軸對稱結構的模型可用二維形式等效。可以想象得到二維軸對稱分析較相應的三維分析更精確。

由定義可知,一個完全軸對稱模型只能施加軸對稱載荷。但在很多情況下,軸對稱結構實際受的并不是軸對稱載荷,必須利用一種特殊的軸對稱諧波單元,來建立軸對稱結構二維模型的非軸對稱載荷。詳見《ANSYS Elements Reference 》中的§2.10一節。

2.6.1.1對軸對稱結構的一些特殊要求

對軸對稱結構模型的特殊要求有:

· 對稱軸必須與總體笛卡爾坐標的Y軸重合。

· 不允許出現負的X方向節點坐標。

· 總體笛卡爾坐標Y方向代表軸向,總體笛卡爾坐標X方向代表徑向,總體笛卡爾坐標Z方向代表周向。

· 模型應當用適當?shù)膯卧愋徒M合在一起:

——對軸對稱模型,可用二維實體且KEYOPT(3)=1,和(或)軸對稱殼體。而且,可用不同的連接,接觸,組合及表面單元并可將軸對稱實體和殼單元容在一個模型里。(除非是軸對稱實體或殼單元否則程序不會識別其它的單元)如果《ANSYS Elements Reference 》沒有對一個特殊單元類型討論其在軸對稱結構中的應用,那么不要使用此種單元類型進行軸對稱分析。

——對軸對稱諧波模型,只能使用軸對稱諧波單元。

· SHELL51和SHELL61單元不應位于總體Y軸上。

· 對包含二維實體單元的模型剪切影響是重要的,在厚度方向上至少要使用二個單元。

2.6.1.2進一步的須知和限制。

如果結構沿對稱軸包含有孔,不要忘記在Y軸和二維軸對稱模型間留適當?shù)木嚯x(見圖X方向的偏移表示一個軸對稱孔。)對軸對稱載荷的討論參見《ANSYS Basic Analysis Guide》的§2。

建模與網格劃分指南第二章ansys結構分析圖片9

圖2-8X方向的偏移表示一個軸對稱孔

2.7決定包含多少細節

一些小的細節對分析來說不重要,不必在模型中體現,因?yàn)樗粫?huì)使你的模型過于復雜?？墒菍τ行┙Y(jié)構,小的細節如倒角或孔可能是最大應力位置之所在,可能非常重要,取決于用戶的分析目的。必須對結構的預期行為有足夠的理解以對模型應包含多少細節做出適當?shù)臎Q定。

有些情況下,僅有一點微不足道的細節破壞了結構的對稱。那么,可以忽略這些細節(或相反的將它們視為對稱的),以利于用更小的對稱模型,必須權衡模型簡化帶來的好處與精度降低的代價來確定是否對一個非(擬)對稱結構故意忽略其非對稱細節。

2.8確定合適的網格密度

有限元分析中經常碰到的問題是單元網格應劃分得如何細致才能獲得合理的好結果?不幸的是,還沒有人能給出確定的答案;你必須自己解決這個問題,關于這個問題的解決可求助于以下一些技術:

· 利用自適應網格劃分產生可滿足能量誤差估計準則的網格(此技術只適用于線性結構靜力或穩態熱問題,對什么樣的誤差水平是可接受的判斷依據于你的分析要求)。自適應網格劃分需要實體建模。

· 與先前獨立得出的實驗分析結果或已知解析解進行對比。對已知和算得結果偏差過大的地方進行網格細化。(對所有的由四面體組成的面或體網格可用NREFINE、EREFINE、KREFINE、LREFINE和AREFINE命令(Main Menu> Proprocessor>-Meshing-Modify Mesh>-Refine At-entity type)進行局部網格細化)

· 執行一個你認為是合理的網格劃分的初始分析,再在危險區域利用兩倍多的網格重新分析并比較兩者的結果。如果這兩者給出的結果幾乎相同,則網格是足夠的。如果產生了顯著不同的結果,應該繼續細化你網格直到隨后的劃分獲得了近似相等的結果。

· 如果細化網格測試顯示只有模型的一部分需要更細的網格,可以對模型使用子模型以放大危險區域。

網格劃分密度很重要,如果網格過于粗糙,那么結果可能包含嚴重的錯誤,如果網格過于細致,將花費過多的計算時間,浪費計算機資源,而且模型可能過大以致于不能在你的計算機系統上運行,為避免這類問題的出現,在生成模型前應當考慮網格密度問題。
