LS-DYNA平行運算功能應用于電子產品結構分析

2013-07-22 by:廣州ANSYS Workbench軟件培訓中心來源:仿真在線

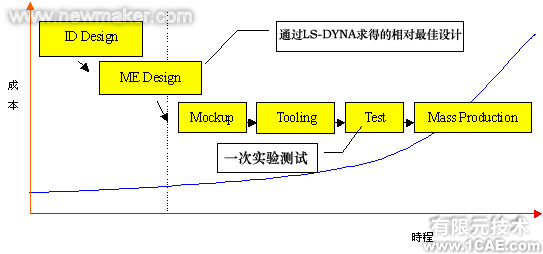

前言

隨著信息科技的進步,今日市面上個人計算機效能已有大幅度的提升。以往許多只能依賴工作站執行的程序,皆可輕而易舉地在個人PC上執行完成。盡管如此,當面對一個龐大的程序時,工程師無不希望能有更快速有效率的執行環境。

因此,PC Cluster(PC 群組)的概念被提出之后,大型的程序設計紛紛采用這種方式以提高效率。雖然每臺PC個別的計算效率遠低于大型計算機,但是PC 群組的整體效能卻可比擬大型計算機甚至超越大型計算機。平行運算實際上已經發展多年,而近年來也因?yàn)镻C Cluster成本低,效能漸漸可以超過大型計算機,于是被大量采用。目前平行運算所采用的傳輸標準為MPI,MPI標準不但能夠在許多大型平臺使用,也可用在PC Cluster上,相信在不久的未來,其應用會更加廣泛。

何謂MPI

大量的平行運算對計算機而言,實際上是個非常復雜及花時間的過程,幸而有了第一個標準化 Message Passing 平行語言-- MPI(Message Passing Interface)的發展,才得以實現。MPI依字面的意思可稱為訊息傳輸接口。從Ohio Supercomputer Center得到的解釋是可攜帶性平行程序,可以使用在Fortran、C等語言撰寫的程序上,并可以用在各種并行計算機間,尤其是分散內存(distributed memory)之環境。

LS-DYNA早于1993年發展平行運算之核心,并立即采用MPI之傳輸標準。發展至今日,LS-DYNA配合平行運算的各項功能也更臻完善,其準確度及速度已廣為學術界及商業界所認同(注1),本篇文章利用相同的有限元素模型來比較平行處理及單CPU運算結果,藉此文章使讀者對LS-DYNA平行處理運算能力有初步的認識。

平行運算測試方式

利用LS-DYNA模擬B.B.Call掉落的過程,分別在單機單CPU及兩臺單CPU的計算機群組環境下執行,比較二者在執行效率及精度上的差異性。
測試的環境硬件規格如下:
PC群組(兩臺)
主機板:ASUS
內存:512 M
CPU:INTEL Pentium III 450 MHz
操作系統:Windows2000

實例演練

有限元軟件的操作流程大致分為三階段:前處理、核心程序計算求解及后處理階段。

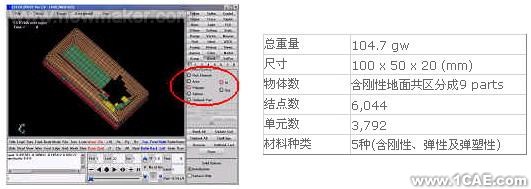

前處理:利用專為LS-DYNA設計的前處理軟件FEMB進行(接口請參考圖3.),目的在建立有限元網格點及設定外力、邊界條件等。

核心程序計算部份:采用LS-DYNA / MPP運算核心進行平行運算并與單機運算之比對。

后處理:利用后處理程序LSPOST來匯整并輸出運算完成后的數值數據,及應力、變形或速度、加速度等物理量的分布趨勢。

以本文B. B. Call model為例(圖2. ),共可區分為九個部份:上蓋、下蓋、PCB板、device、及卡勾、連結元素及螺柱、剛性地板等,其相關結點及元素信息請參考表1。

材料方面以剛性材料(*MAT_RIGID)來模擬地面,其余則以理想塑性材料模式(*MAT_PLASTIC_KINEMATIC)來仿真塑料材料。一般而言,電子產品常見的塑料材料,其楊氏模量約在2000~2500 MPa左右,降伏強度約在60~70 MPa的范圍內。

并設定其以2,000 mm/s之起始速度撞擊地面,亦相當于自20cm的高度自由落下。

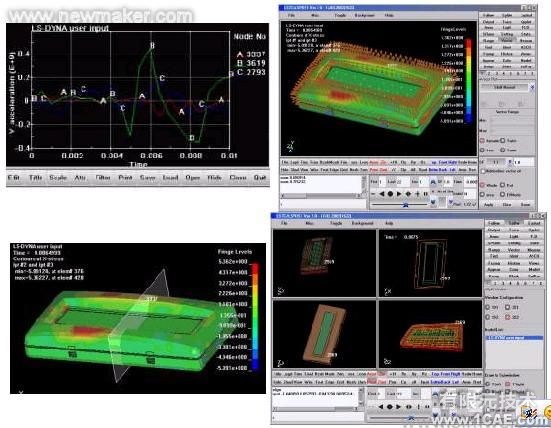

由后處理程序可看到整個產品在跌落撞擊地面后,并沒有發生上下蓋分離或是材料達到塑性變形的情況發生,其Von-Mises應力分布狀況請參考圖4;同時,亦可選取主機板零件上的特定結點(Node 4106)來觀察此點在整個跌落過程中的加速度反應。

結果

以本例而言,利用兩臺主機進行平行運算的CPU效能約發揮至95%,瞬時可達100%或降至80%不等,視網絡狀況及系統環境而異。執行單機運算的CPU效能則較為穩定,維持在100%。

CPU效能
運算時間
速度比
單機運算

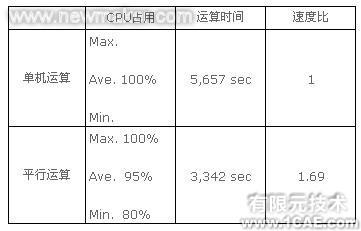

就所需運算時間而言,單機運算所需時間為5,657秒;平行運算的執行時間為3,342秒,速度比為1:1.69(參考表2.)。在一些有限元分析案中,采用不同的接觸算法(contact algorithm), 可能使CPU效能只發揮到60%~70%。盡管如此,仍舊比單機執行節省時間。

下圖為第4106結點于單機運算及平行運算后所得到的加速度響應曲線,可以看出二者線型幾乎重迭在一起,沒有差別。

結論

一般印象中,平行運算的程序執行速度大抵是和CPU的數量成正比,但在國內外已有大量的文章和案例皆顯示,隨著CPU數量的增加,程序花費在橫向聯系的時間會更久,因此所節省的時間實際上并非完全與CPU的數量成倍數關系;而不同主機間的硬件規格、操作系統及網絡傳輸品質也是影響執行效率的重要因素。

經實地驗證的結果,假設計算機群組當中有9臺CPU為2.2G的主機,第10臺為450MHz的機器,在進行平行運算的過程中可以發現450MHz主機的CPU效能幾乎是100%的在利用,但是其余2.2G主機則只有占用一小部份的CPU資源而已,相當于是以10臺450MHz的機器在執行運算。換言之,平行運算的效能首先是依據計算機群組里等級最低者為準,因此建議執行平行運算的環境盡量是建立在配備等級相仿的計算機群組中。

以LS-DYNA而言,利用顯性積分方式進行分析,其運算時間主要視元素尺寸及波傳速度而定;平行運算之速度則視接觸算法(contact algorithm)的演算效率而定。

本文目的并非針對平行運算的效能比較進行學術探討,且所選用計算機平臺的環境條件亦非建立在完全相同的水平條件上,這樣的方法絕非是嚴謹?shù)谋容^方式。本文目的是為了提供給讀者們更經濟有效率的方式,利用現有常見的硬件環境,以LS-DYNA進行有限元分析仿真,以縮短分析時間。
